48. Давление грунтов на ограждение. Понятие об активном давлении и пассивном отпоре грунта и о поверхностях скольжения

Когда устойчивость откоса требуемой крутизны не обес­печивается, а уположить откос нельзя, для его поддержания при­ходится устраивать подпорные стенки. Стенки, поддерживая грунт, испытывают с его стороны давление, которое называетсяа к т и в и ы м д а в л е н и е м.

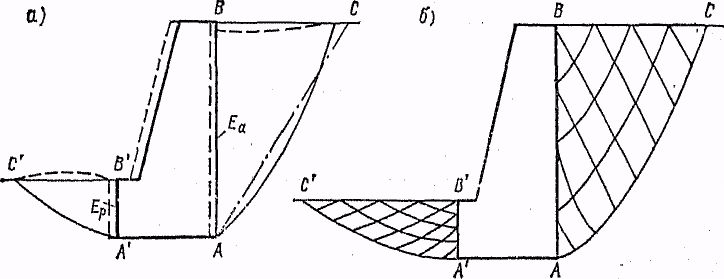

Подпорная стенка, возведенная на мягких грун­тах (рис. 8.12,а).поддерживает расположенный за ней грунт, который, перемещаясь по поверхности скольжения АС, стремится сдвинуть и повернуть стенку.

Так как подпорная стенка заглублена в грунт, ее смещение сопровождается развитием давления на грунт в пределах участ­каА'В'. По мере перемещения низа подпорной стенки (ее фун­дамента) сопротивление грунта будет в пределах призмы выпиранияА'В'С. Максимальное сопротивление грунта, когда на него давит элемент сооружения, называется пассив­ным отпором (или пассивным давлением грунта).

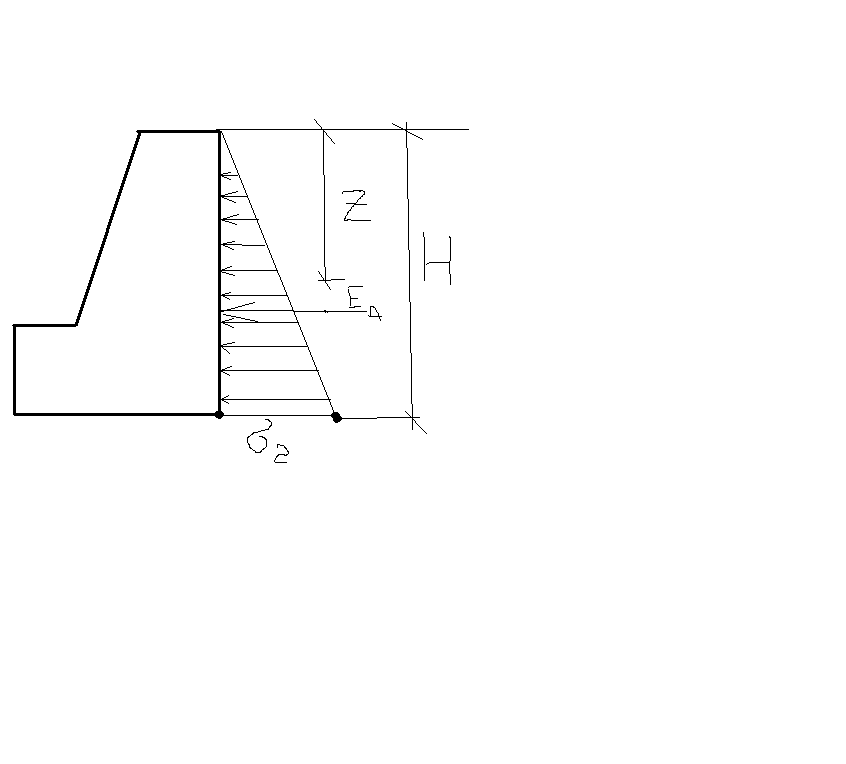

49 Определение давления сыпучего грунта на вертикальную подпорную стенку.

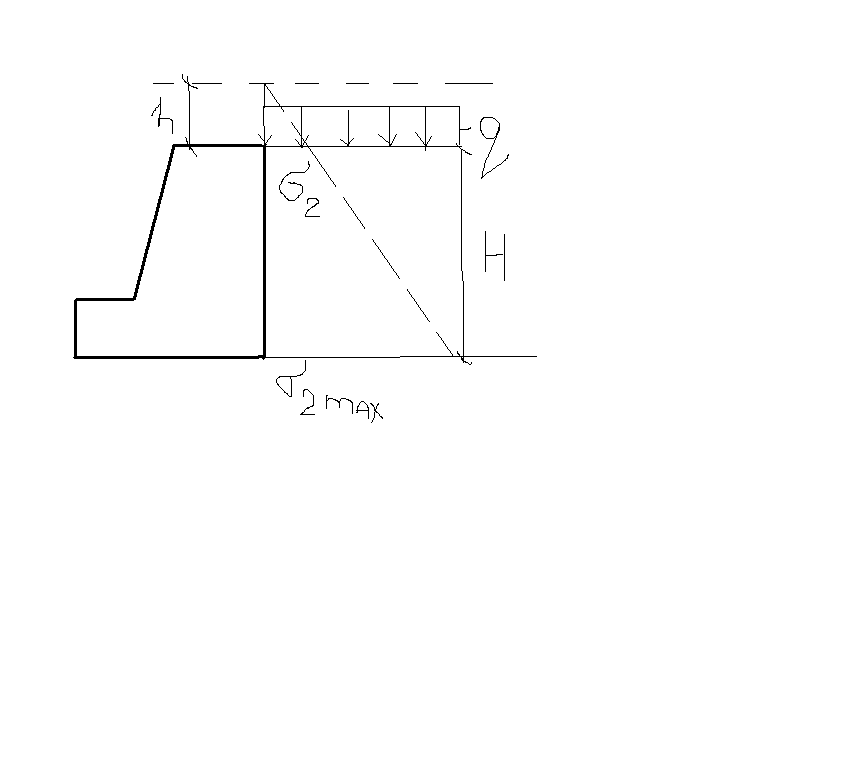

50 Определение давления сыпучего грунта на вертикальную подпорную стенку с учетом равномерно распределенной нагрузки приложенной к поверхности.

H=q/

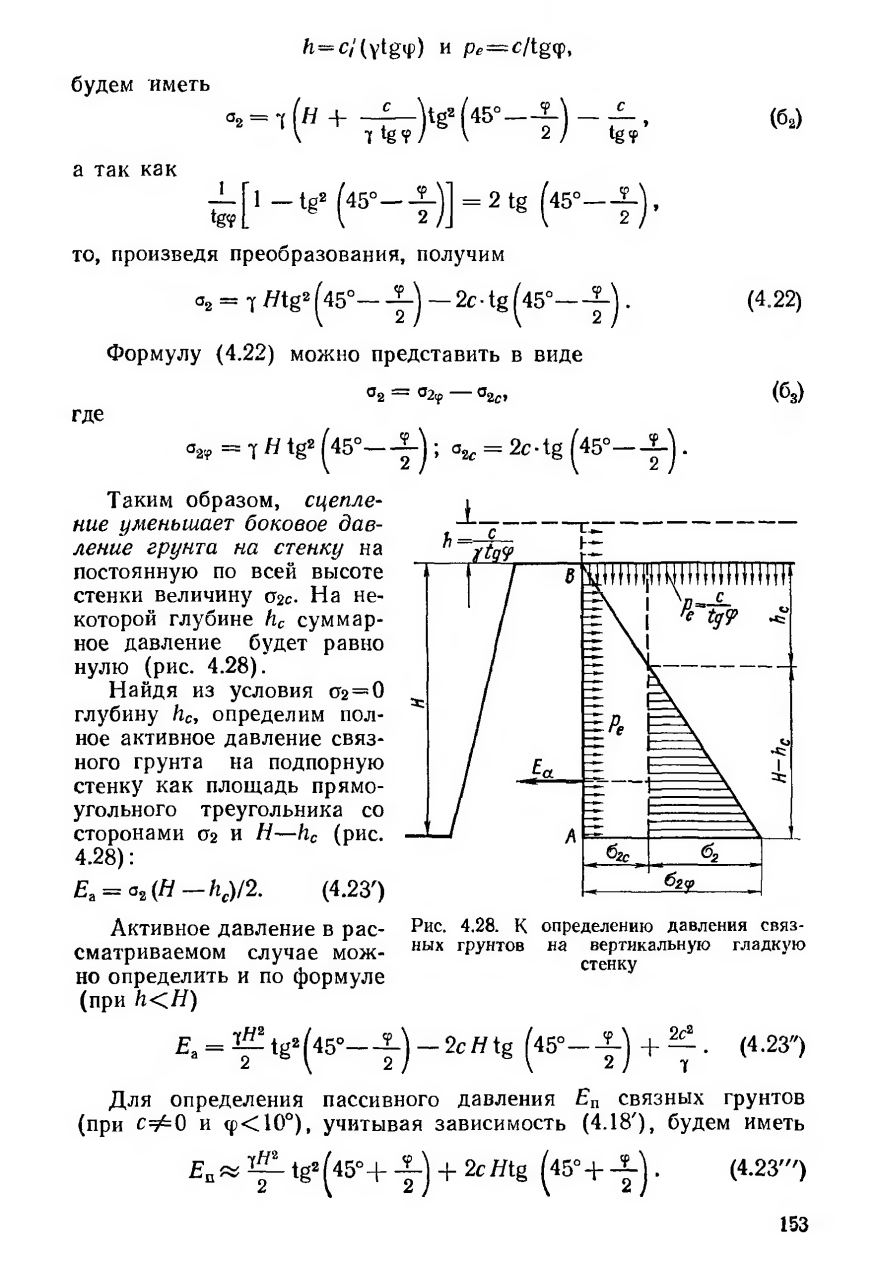

51 Определение давления связного грунта на вертикальную подпорную стенку.

_{Эту формулу можно представить в виде}

52 Графоаналитический метод определения давления грунтов на подпорную стенку.

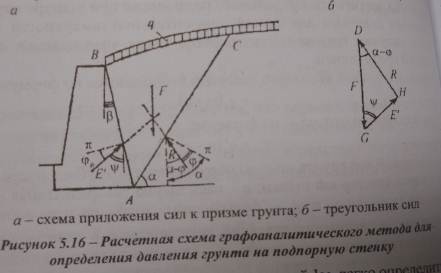

Определение величины max давления грунта на подпорную стенку графическим сп-м.

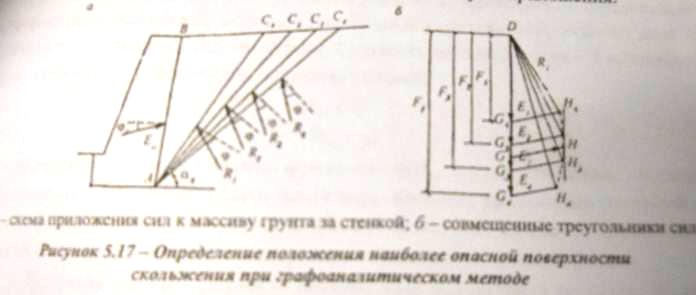

Под различными углами (альфа α) проводится призма обрушения. Они имеют свой вес. Рис б

53 Виды деформаций грунтов и причины, их обусловливающие.

Основными факторами, определяющими долговечность любых инженерных объектов, являются деформации оснований, их осадки.

Осадка ф-та – вертик деф-я, возникающая в рез-те передачи на основание усилий от сооружения или возникающая в рез-те изменения физического состояния грунта в период строительства и эксплуатации сооружения. В практике примен метод расчета ф-ов по предельным деформациям. Сущность метода: S<=Su и ΔS<=ΔSu (где Su и ΔSu регламентируются нормами)

Деформации гр-в зависят: от общего их объема; деформируемости всех компонентов грунта; взаимосвязей компонентов.

Виды деформаций:

Виды деформаций:

1, Упругие :

- искажение формы (объясняется действием молекулярных сил упругости, возникающих при искажении структурной решётки частиц грунта)

- искажение объёма ( объясняется действием молекулярных сил и твёрдых частиц, замкнутых пузырьков воздуха и тонких плёнок воды)

2, Остаточные ( не упругие) :

- уплотнения ( обуславливается разрушением скелета грунта и отдельных частиц в точках контакта, взаимным сдвигом частиц относительно друг друга, выдавливанием поровой воды, уменьшением пористости)

- пластические (обуславливается развитием местных сдвигов в областях предельного напряжённого состояния)

- просадка ( резкое нарушение природной структуры грунта, при изменении его естественного состояния)

- набухание ( объясняется появлением расклинившегося эффекта между частичками в результате действия межмолекулярных сил, выделение газа при уменьшении давления)

- чисто остаточные
