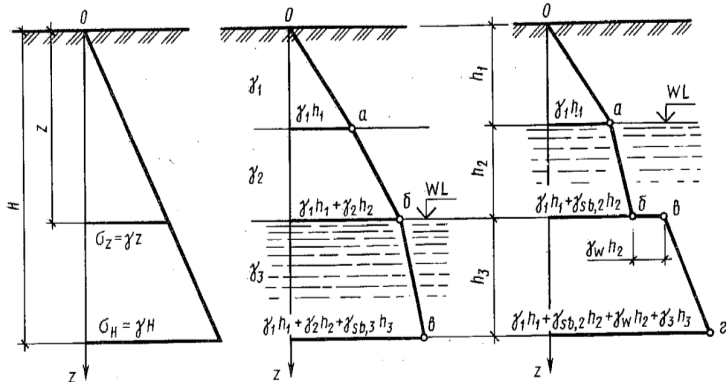

38 Определение напряжений от собственного веса грунта:

- однородная грунтовая толща;

- слоистая грунтовая толща;

- наличие грунтовых вод и водоупора.

Напряжения от собственного веса грунта определяются для оценки природной уплотненности грунтов и свеженасыпанных земляных сооружений.

Природным давлением называют напряжение отвеса выше лежащих грунтов в естественных условиях.

В третьем случае есть водоупор!!!

Удельный вес грунта, при наличии уровня подземных вод, определяется с учетом взвешивающего действия воды по формуле:

, (3.10)

где _s – удельный вес частиц грунта, кН/м³;

_w – удельный вес воды, _w = 10 кН/м³;

е₀ – коэффициент пористости грунта.

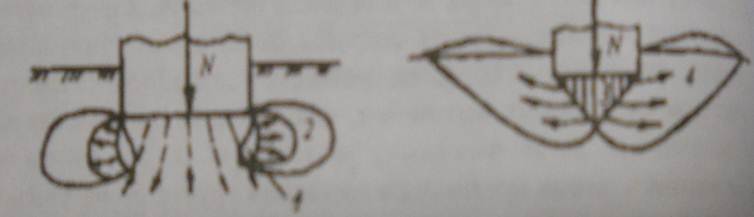

39 Фазы напряженного состояния грунтов при возрастании нагрузки.

Увеличение нагрузки N ведет к росту зоны 1 и формир уплотненного ядра над подошвой ф-та. При каком-то знач N происходит слияние зон сдвигов и обр уплотненное ядро 3. Вместе с тем в обл 4 возникают непрерывные поверхности скольжения и происходит потеря устойчивости грунт основания.

Весь процесс деформирования грунта под нагрузкой делится на 2 фазы: 1) фаза уплотнения; 2) фаза сдвигов. В первой фазе завис м-ду напряжением и деформ линейна (АС); а во второй CD криволинейна (заканчивается формир уплотненного ядра, исчерпывается несущая сп-ть грунта, что соотв предел нагрузке на грунт)

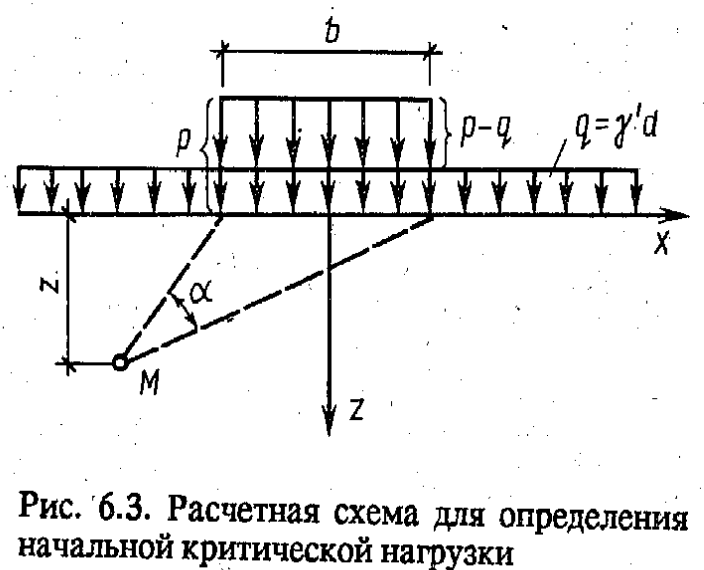

40 Определение начальной критической нагрузки.

Начальная критическая нагрузка соответствует случаю, когда в основании под подошвой фундамента в единственной точке под гранью фундамента возникает предельное состояние.

_{Критическое давление, при котором предельное напряженное состояние возникает лишь в точках, расположенных под краями полосовой нагрузки, т. е. для случая Zmax= 0. Исходя из этого начальное критическое давление на грунт( с учетом величины сцепления грунта):}

_{Даже при давлениях, больших , некоторое развитие зон сдвигов почти не вызывает нарушения (пластических деформаций). В связи с этим обычно допускается развитие зон сдвигов в глубину zmax=0,25b (где b — ширина подошвы фундамента). В этом случае условное критическое давление равно:}

Для глинистых грунтов облад малым значением угла внутр трения, можно принять =0. Тогда условие предельного равновесия запишется в виде:

41 Понятие расчетного сопротивления грунта.

расчетное сопротивление грунта основания R, кПа по формуле

, (3.8)

где b – ширина подошвы фундамента; для фундаментов сплошных, круглых

_С1 и _С2 – коэффициенты условий работы

k – коэффициент, принимаемый равным k=1, если прочностные характеристики грунта (φ и с) определены непосредственными испытаниями и k=1.1, если они приняты на основе статистических данных;

М_, М_q, М_с – коэффициенты, принимаемые в зависимости от угла внутреннего трения φ_n

К_z – коэффициент,

_II - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод, определяется с учетом взвешивающего действия воды), кН/м³;

- то же, залегающих выше подошвы фундамента, кН/м³;

С_II – расчетное значение удельного сцепления грунта, залегающего ниже подошвы фундамента, кПа;

d₁ – глубина заложения фундаментов бесподвальных сооружений или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле

,
