Буквенное обозначение точности резисторов и конденсаторов:

В(Ж) ±0,1%

С(У) ± 0,25%

D(Д) ± 0,5%

F(P) ±1%

G(JI) ± 2%

I(И) ±5%

Переменные:

К(С) ±10%

М(В) ± 20%

N(Ф) ±30%

Т олько для конденсаторов:

Q(-) -10 +30%

Т(Э) -10 +50%

Y(Ю) -10 +100%

S(Б) -20 +50%

Z(A) -30 +80%

33,0 = 33µF

33 = 33pF

33n = 33nF

33m = 33mF

223 = 22∙10³pF

Конденсаторы имеют температурный коэффициент.

П – положительный, М - отрицательный.

П100 - +ТКЕ 100·10^-6 /°С

M1500 - -1500-10^-6/°С

МП0 - близок к 0 (для конденсаторов высокой стабильности)

Для нестабильных сегнетокерамических:

Н10 в диапазоне температур -60до +80°С, max изменение ± 10%

Н20

Н50

Н70

Н90

Виды и параметры электрических сигналов. Амплитудное, действующее, среднее значение напряжения и тока электрического колебания. Длительность импульса, период следования, частота, скважность, фронт и спад импульса

Виды электрических сигналов:

• синусоидальный

• прямоугольный

• треугольный

• пилообразный

t_и – длительность импульса (меряется по U/2)

t_ф – фронт импульса (нарастание) от 0,1 до 0,9

t_зад.фр – задний фронт импульса (спад) от 0,9 до 0,1

t_пауз – длительность паузы

Т = t_и+ t_пауз – период следования импульса

f = 1/Т – частота импульса

- скважность; .

Если для прямоугольных колебаний Q = 2, то есть t_и = t_пауз, то такие колебания называются меандр.

К олебание пикообразной формы - это колебание, в котором изменение мгоновенного значения протекает во времени по линейному закону. В общем случае нарастания T1 и убывания Т2 мгновенного колебания не равны.

Амплитудное значение - максимальное значение электрического сигнала(U_max).

Действующее значение переменного напряжения (тока) 220В производит такое же

тепловое действие, как и постоянное напряжение данной величины, то есть характеризует

тепловые потери.

Среднее значение – среднее арифметическое абсолютных значений колебаний в течение одного полупериода. Определяет площадь или произведение в каждой точке, а следовательно, количество переданного электричества и энергии.

Электрические цепи. Интегрирующие дифференцирующие. Векторные диаграммы напряжений и токов. Прохождение прямоугольного сигнала через них (ФНЧ и ФВЧ). Параллельный и последовательный колебательные контуры. Резонанс тока и напряжения. Амплитудно-частотная и фазо-частотная характеристики электрических цепей и их параметры

Интегрирующие цепи:

τ = R·C

τ = L/С

τ – постоянная времени, численно равная времени, за которое свободная составляющая уменьшится в е раз.

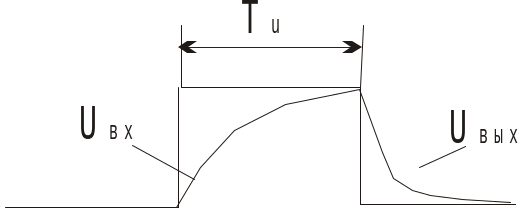

Если падать на вход прямоугольный импульс на вход, то получим:

τ τ τ

max искажения при t = τ конденсатор min искажения

заряжается на ≈30%

Интегрирующие цепи используются в качестве звена фильтра низких частот, а также для синусов сглаживания высокочастотных шумов и импульсных помех, в генераторах пилообразного напряжения.

Дифференцирующие цепи:

τ = R·C

τ = L/R

τ τ τ

Используются для выделения фронтов сигнала, в том числе импульсных сигналов, а также в качестве звена фильтра высоких частот.

Резонанс – совпадение амплитуд. Следствие резонанса – увеличение амплитуды. При увеличении частоты генератора увеличиваются, а уменьшаются. При резонансе .

Параллельный резонанс возникает в цепи, состоящей из катушки индуктивности и конденсатора, соединенных параллельно. Полное сопротивление этой цепи зависит от частоты и наибольшее значение достигается при , называемой резонансной частотой. Параллельный резонанс – резонанс токов.

, где - комплексное сопротивление.

Ток в конденсаторе опережает напряжение, так как для возникновения между обкладками напряжения необходимы заряды, которые приносит ток.

Ток в катушке индуктивности отстает от напряжения, так как на любую попытку изменения тока катушка вначале реагирует возникновением встречной ЭДС самоиндукции.

При резонансе токов абсолютные значения токов катушки индуктивности и конденсаторы равны, а направления противоположны, т.е. они компенсируют друг друга, и результирующий ток стремится к 0.

Последовательный резонанс возникает в цепи с последовательным соединением конденсатора и катушки индуктивности.

Последовательный резонанс – резонанс напряжений – и напряжение на контуре стремится к нулю.

Колебательные контуры используются в генераторах. Параллельные колебательные контуры применяются в качестве избирательных радиочастотных цепей с целью выделения требуемой полосы частот.

Последовательные - для подавления и усиления сигнала на определённых частотах (частоте сети и ее гармониках при точных измерениях, промежуточной частоте в радиоприемниках и телевизорах).

А мплитудно-частотная характеристика- это график или аналитическое выражение, представляющее для данной цепи или устройства зависимость тока, напряжения или коэффициента усиления от частоты подводимого к нему синусоидального колебания. АЧХ показывает, как изменяется амплитуда синусоидального сигнала в зависимости от частоты.

- коэффициент передачи

- неравномерность АЧХ.

Добротность

Ширина полосы пропускания цепи – это полоса частот, заключенных между граничными частотами и численно равная разности этих частот. Значения граничных частот составляют 0,707 f₀ (резонансной частоты).

- полоса пропускания цепи по уровню 3дБ.

Относительные децибелы (δ – отношение двух величин в децибел):

относительные децибелы

Абсолютные децибелы- это отношение данной величины к некоторой фиксированной, например дБР – отношение данной мощности к мощности 1мВт на сопротивлении R=600 Ом, при напряжение UR=0,775 В; дБВ – отношение данного напряжения к UR. За 0 дБ звукового давления принимают нижний порог слышимости.

20дБ – 10 раз

40дБ – 100 раз

14дБ – 5 раз

12дБ – 4 раза

6дБ – 2 раза

3дБ - раз

1,5дБ - раз

Фазо-частотная характеристика - зависимость сдвига фаз выходного сигнала относительно входного от частоты.

Любой периодический сигнал можно однозначно разложить в ряд Фурье на гармонические составляющие с определенными амплитудами и фазовыми сдвигами. Для того, чтобы форма выходного сигнала соответствовала форме входного, необходимо не только одинаковые усиления всех гармонических составляющих, но и одинаковая их задержка по времени.

Основные понятия теории электропроводности полупроводников. Электронно-дырочный p-n-переход. Вольтамперные характеристики. Дрейфовый и диффузионный ток. Барьерная и диффузионная емкость p-n-перехода. Возможность их использования и влияние на характеристики диодов. Виды пробоя p-n-перехода

Электропроводность твердых тел объясняется движением свободных электронов, т.е. электронов, утративших валентную связь с ядрами атомов. По электропроводности все вещества условно принято делить на проводники, полупроводники и диэлектрики.

Полупроводниковые материалы делятся на собственные (чистые) и примесные. При температуре 0˚К электроны в полупроводниках отсутствуют, и они являются диэлектриками. Для того чтобы в полупроводнике образовались свободные электроны, его кристалл необходимо нагреть или осветить, т.е. затратить для разрыва ковалентных связей некоторое количество энергии, подведенной извне.

Качество полупроводниковых приборов на 90 % определяется степенью частоты (собственного сопротивления).

Нарушение ковалентной связи приводит к одновременному образованию свободного электрона и дырки. В чистом полупроводнике количество свободных электронов равно числу дырок , где n – число электронов, p- число дырок. Процесс образования электронно-дырочных пар при повышении температуры называется термогенерацией, а обратный процесс - рекомбинацией носителей зарядов.

Дырка, как и свободный электрон, совершает хаотическое движение в кристалле полупроводника и ведет себя подобно частице с положительным элементарным зарядом. При внесении кристалла полупроводника в электрический ток, движение электронов и дырок упорядочивается. Они начинают двигаться в противоположных направлениях. Поэтому различают электропроводности электронную n–типа и дырочную p–типа.

Ток в кристалле полупроводника состоит из двух составляющих: дрейфового и диффузионного токов .

Дрейфовый ток в кристалле возникает в виде упорядоченного движения электронов и дырок под действием внешнего электрического поля Е. Он имеет электронную и дырочную составляющие .

Диффузионный ток создается за счет разности концентрации носителей движением заряженных частиц из областей кристалла с повышенной концентрацией в область, обедненную носителями, и также имеет электронную и дырочную составляющие

Х арактер токопрохождения и величина тока зависят от полярности и величины приложенного напряжения. Если «+» подключен к контакту слоя p, а «-» к контакту слоя n, то напряжение на переходе понизится, равновесие между и нарушится и через переход будет протекать прямой ток.

Е сли полярность источника питания изменить на обратную, то через p-n-переход могут пройти только неосновные носители зарядов. Направление тока этих зарядов противоположно направлению прямого тока, поэтому его называют обратным током. Его величина мала, т.к. число неосновных носителей очень невелико.

Для изготовления полупроводниковых приборов применяют примесные (легированные) полупроводники, обладающие, в отличие от чистых, значительно большей электропроводностью. В зависимости от рода примесей в полупроводнике в них преобладает либо электронная, либо дырочная электропроводность.

При легировании 4-хвалентного элемента (Si кремний или Ge германий) 5-тивалентным (Sb сурьма, As мышьяк, P фосфор) – донорная примесь - число свободных электронов превышает число дырок. Такой полупроводник обладает электронной проводимостью и является полупроводником n–типа.

При легировании кристалла Si кремния или Ge германия примесью 3-хвалентного элемента (B бор, In индий, Al алюминий) – акцепторная примесь - число свободных дырок превышает число электронов. Такой полупроводник обладает дырочной проводимостью и является полупроводником p–типа.
