Вопрос 10

Схема включения с общим эмиттером

• Коэффициент усиления по току: I_вых/I_вх=I_к/I_б=I_к/(I_э-I_к) = α/(1-α) = β [β>>1]

• Входное сопротивление: R_вх=U_вх/I_вх=U_бэ/I_б

Достоинства:

• Большой коэффициент усиления по току

• Большой коэффициент усиления по напряжению

• Наибольшее усиление мощности

• Можно обойтись одним источником питания

• Выходное переменное напряжение инвертируется относительно входного.

Недостатки:

• Худшие температурные и частотные свойства по сравнению со схемой с общей базой

Вопрос 11

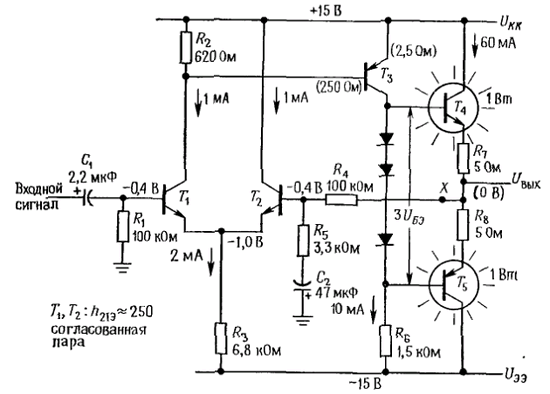

Рассмотрим показанный на рис. 4.72 транзисторный усилитель с отрицательной обратной связью.

Рис. 4.72. Транзисторный усилитель мощности с отрицательной обратной связью.

Описание схемы. На первый взгляд она может показаться сложной, на самом деле в ней нет хитростей и проанализировать ее достаточно легко. Транзисторы Т₁ и Т₂ образуют дифференциальную пару, а дополнительное усиление ее выходного сигнала обеспечивает усилитель с общим эмиттером на Т₃. Резистор R₆ - это резистор коллекторной нагрузки Т₃, а двухтактный каскад на транзисторах Т₄ и Т₅ представляет собой выходной эмиттерный повторитель. Выходное напряжение поступает в цепь ОС, которая состоит из делителя напряжения, образованного резисторами R₄ и R₅ и конденсатором С₂, благодаря которому коэффициент усиления схемы с ОС по постоянному току уменьшается до единицы (для стабилизации режима по постоянному току). Резистор R₃ определяет ток смещения в дифференциальной паре; наличие петли обратной связи, охватывающей схему, гарантирует, что выходное напряжение покоя равно потенциалу земли, а потом оказывается, что ток покоя Т₃составляет 10 мА (падение напряжения на R6 приблизительно равно U_ээ). Как уже было показано вразд. 2.14, диоды смешают двухтактный каскад в состояние проводимости, при этом падение напряжения на последовательном соединении резисторов R₇ и R₈ равно падению напряжения на диоде, т. е. ток покоя выходного повторителя равен 60 мА. Это усилитель класса АВ, в котором за счет потери мошной в 1 Вт, рассеиваемой каждым выходым транзистором, уменьшаются переходные искажения.

Эмиттерный повторитель — частный случай повторителей напряжения на основе биполярного транзистора. Характеризуется высоким усилением по току и коэффициентом передачи по напряжению, близким к единице. При этом входное сопротивление относительно велико (однако оно меньше, чем входное сопротивление истокового повторителя), а выходное — мало.

В эмиттерном повторителе используется схема включения транзистора с общим коллектором (ОК). То есть напряжение питания подаётся на коллектор, а выходной сигнал снимается с эмиттера. В результате чего образуется 100 % отрицательная обратная связь по напряжению, что позволяет значительно уменьшить нелинейные искажения, возникающие при работе. Следует также отметить, что фазы входного и выходного сигнала совпадают. Такая схема включения используется для построения входных усилителей, в случае если выходное сопротивление источника велико, и как буферный усилитель,а также в качестве выходных каскадов усилителей мощности.

• Коэффициент усиления по току: I_вых/I_вх=I_э/I_б=I_э/(I_э-I_к) = 1/(1-α) = β [β>>1]

• Входное сопротивление: R_вх=U_вх/I_вх=(U_бэ+U_кэ)/I_б

Достоинства:

• Большое входное сопротивление

• Малое выходное сопротивление

Недостатки:

• Коэффициент усиления по напряжению меньше 1.
