30. Правила построения междугородных телефонных сетей. Нумерация.
Автоматически коммутируемая междугородная телефонная сеть предназначена для установления соединений между АМТС различных зоновых телефонных сетей и включает в себя АМТС, узлы автоматической коммутации первого и второго классов (УАК1 и УАК2), пучки телефонных каналов, связывающие станции и узлы между собой (рис 9).
АМТС являются оконечными станциями междугородной телефонной сети. На УАК устанавливаются только транзитные соединения.
Вся территория страны разделена на 12 транзитных территорий, каждая из которых имеет УАК1. Все УАК1 соединяются между собой по принципу “каждый с каждым” пучками каналов достаточной мощности (не менее 50 каналов). Эти пучки каналов называют пучками высокого качества, имея в виду высокое качество обслуживания вызовов (вероятность потерь вызовов составляет не более 0.001). УАК1 класса расположены в Петербурге, Ростове, Новосибирске (Коченево), Киев, Минск, Москва, Харьков и др. Каждая АМТС, расположенная на транзитной территории, обязательно непосредственно соединяются с УАК1 этой территории пучками каналов высокого качества и с УАК1(либо непосредственно, либо через УАК2 также пучками высокого качества) соседней транзитной зоны. УАК2 создаются, если это целесообразно с техническо-экономической точки зрения, для замыкания нагрузки между группой АМТС одной транзитной территории и выхода от них к УАК1.
Возможные варианты соединительных междугородных трактов:
АМТС – АМТС (путь первого выбора)
АМТС – УАК2 – АМТС
АМТС – УАК1 – АМТС
АМТС – УАК2 – УАК1 - АМТС
АМТС –УАК1 - УАК2 – АМТС
АМТС –УАК2 – УАК1 – УАК2 – АМТС
АМТС –УАК2 – УАК1 – УАК1 – УАК2 – АМТС
Суммарное число УАК между любой парой АМТС не должно превышать четырех (путь последнего выбора).
Если между АМТС существует достаточно большое телефонное тяготение то между такими АМТС организуются прямые пучки каналов. Эти пучки обслуживают 80-90% поступающей на них нагрузки. Необслуженная прямыми каналами нагрузка направляется на обходные пути через УАКи.
Например, между Новосибирском и Кемеровом (и Барнаулом) большое тяготение и эти города связаны между собой большим числом прямых каналов. Однако необслуженная телефонная нагрузка (при отсутствии прямых каналов) может направляться из Новосибирска в Кемерово через УАК в Коченево, или в Екатеренбурге, или в Ростове, или в Хабаровске. Обходные направления выбираются в порядке увеличения длины путей по числу коммутируемых участков. Для каждого соединения предусматриваются до 4 обходных направлений.
Переход к автоматически коммутируемой телефонной сети требует, с учетом территории нашей страны, значительных материальных и временных ресурсов. На междугородных телефонных сетях используются системы координатные АМТС-3,АМТС-4 отечественного производства; ARM-20, ARE-13 координатные шведские (в Новосибирске именно они сейчас используются); квазиэлектронные АМТС “Кварц” отечественного производства.
В настоящее время на междугородные сети внедряются современные цифровые АМТС, обеспечивающие высокое качество разговорного тракта. Это западно-германская система EWSD фирмы SIMENS и бельгийская S-12 фирмы ALKATEL. В Новосибирске в настоящее время смонтирована и настраивается система EWSD, которая будет работать в качестве международной станции и междугородной, а координатные ARM-20 и ARE-13 будут использоваться только в качестве внутризоновой станции.
Система нумерации на междугородней сети
Зона нумерации в России – это территория, в которой суммарная емкость местных сетей не превышает 8 млн. номеров. Каждой зоне нумерации присваивается трехзначный междугородный код типа АВС. Таком образом, междугородный абонентский номер в России содержит 10 цифр АВСabXXXXX. Первая цифра междугородного кода не может принимать значение “1” (т. к. это индекс выхода на м/н сеть) и “2” (т. к. это выхода на внутризоновую сеть).
На крупных городских сетях с 5- и 6-значной нумерацией для дополнения местного номера до 7 знаков набираются т. н. “выравнивающие” знаки. Обычно это цифра “2”.
Таким образом, система нумерации для междугородной связи является открытой, т. к. могут набираться два типа номеров: 10-значный междугородный и 7-значный внутризоновый.
Предельная емкость междугородной телефонной сети = 800 зон (по максимум 8 млн. номеров) и, соответственно, 800 кодов зон, из которых в настоящее время использовано около 250 (например, Москва имеет код 095, а Московская область – 096, хотя телефонная зона одна). Междугородные коды начинаются с цифр 3,4,8 и 0.
Кроме междугородных кодов, которыми пользуются абоненты телефонной связи, еще используются междугородные коды для связи с аппаратурой передачи данных, для связи в контрольно-испытательной аппаратурой АМТС и УАК, для вызова м/н станций, вызова главного центра управления междугородной связью (код 300), для вызова узлов автоматической коммутации.
31. Сельские телефонные сети.
Сельские телефонные сети охват. более обширные территории, чем городские, но плотность телеф. аппаратов значительно меньше. Поэтому емкость автоматических телефонных станции АТС в сельских местностях значительно меньше, чем в городах.

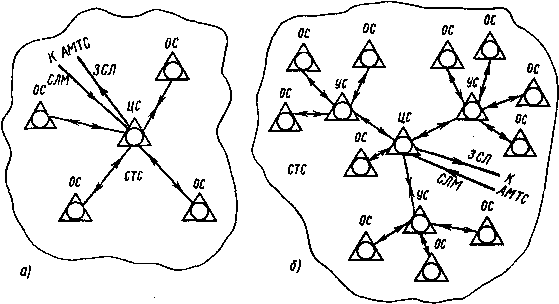

Схемы построения сельск телефонной сети: а - одноступенчатая, б – двухступенчатая
В районном центре сельской местности устанавливается центральная станция (ЦС), которая является коммутационным узлом и выполняет одновременно функции городской телефонной станции районного центра. Из-за большой территории СТС и малой плотности телефонных аппаратов непосредственное включение всех абонентских линий в ЦС экономически не оправдано. Поэтому на СТС применяют узлообразование.В настоящее время используют одно- и двухступенчатое построение СТС.При одноступенчатом построении СТС кроме ЦС имеются оконечные телефонные станции ОС, включаемые непосредственно в ЦС районного центра. В этом случае в соединении между сельскими абонентами двух различных ОС участвует только один узел автоматической коммутации - станции ЦС.На СТС, занимающих большую территорию из экономических соображений, применяют двухступенчатое построение с различными коммутационными узлами. В этом случае на СТС устанавливают ЦС, ОС и узловые станции (УС). Наибольшее количество станций, через которые могут соединяться абоненты на СТС, достигает пяти (ОС - УС - ЦС - УС - ОС).
СТС – система электросвязи сельского администр района и предст совокупность АТС; межстанционных СЛ, организ по физическим цепям и каналам; абонентских линий; оконечных абонентских устройств.Телефонные станции СТС по назначению делятся на ЦС, УС, ОС.ЦС – центральная станция – расположена всегда в райцентре, является городской телефонной станцией для абонентов райцентра и одновременно транзитным узлом ТУ для абонентов ОС и УС.
УС – узловая станция – может располагаться в любых населенных пунктах района. В них включаются АЛ населенного пункта, СЛ от ОС, СЛ к ЦС.
ОС – оконечная станция располагается в любых населенных пунктах. В них включаются АЛ, СЛ, к УС или ЦС; СЛ к другим ОС, если используются поперечные связи.
