29) Датчики термосопротивления.
Конструктивно датчики термосопротивления представляют собой катушку, намотанную очень тонкой (0,05 или 0,063) медной или платиновой проволокой. Катушка помещается внутрь завальцованной с одной стороны металлической гильзы с герметизирующей засыпкой или заливкой, имеющей электрическое сопротивление более 10 МОм. Выводы катушки соединены с клеммами, расположенными в головке датчика. Совокупность катушки, гильзы и клемм называется чувствительным элементом. Все остальное – корпусом или головкой датчика. По сути дела, датчик термосопротивления является переменным резистором, сопротивление которого меняется по определенному закону в зависимости от температуры среды. Закон изменения сопротивления зависит от градуировки датчика. С эксплуатационной точки зрения можно считать, что закон изменения сопротивления является линейной функцией.

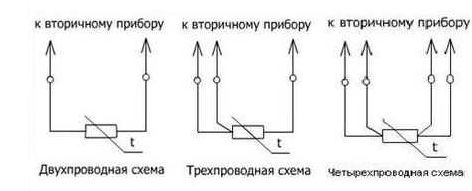

Подключение датчиков термосопротивления производиться по двух, трех или четырех проводной схеме. Двухпроводная схема подключения используется крайне редко, так как в этом случае сопротивление соединительных проводов вносит существенную погрешность в измерение. Наиболее часто используется трехпроводная схема подключения
Погрешность измерения температуры ΔТ при применении двухпроводной линии связи датчика термосопротивления с вторичным прибором может быть рассчитана по следующей формуле.
Увеличение длины линии связи L приводит к возрастания погрешности, применение провода с большим сечение жилы S приводит к уменьшению погрешности. Удельное сопротивление меди ρ равно 0,0171 Ом*мм2/м. Через множитель 2 учитывается суммарное сопротивление обоих (двух) жил кабеля.
Коэффициент К зависит от градуировки применяемого датчика термосопротивления. Коэффициенты К, приведенные в таблице, были рассчитаны для W100=1,391 (платиновые датчики) и W100=1,428 (медные датчики).
30) Тиристорный регулятор напряжения.

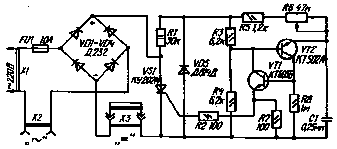

Тиристорный регулятор напряжения (см. рис.) рассчитан на работу от сети с напряжением 220 В и позволяет плавно изменять напряжение на нагрузке от 5 до 215 В.
Основное назначение регулятора — управление режимом работы электронагревательных и осветительных приборов, бытовых машин и электроинструментов, содержащих коллекторные электродвигатели переменного или постоянного тока. Максимально допустимый ток нагрузки (при наличии радиатора у тринистора и выпрямительных диодов) — до 10 А в любом диапазоне напряжений. Если необходимо регулировать на нагрузке переменное напряжение, ее включают в розетку Х2, а гнезда розетки ХЗ замыкают перемычкой. При необходимости регулировать постоянное напряжение.(оно с пульсациями) нагрузку включают в розетку ХЗ, а перемычку вставляют в Х2. В любом варианте нужное напряжение на нагрузке устанавливают переменным резистором R6. В регуляторе применены: конденсатор С1— МВГ или К73 на номинальное напряжение не ниже 160 В, постоянные резисторы МЛТ указанной на схеме мощности, переменный резистор R6 — СП, СПО или другой мощностью не менее 0,5 Вт.
