44) Команды ветвления.
Команда ветвления - это составная команда алгоритма, в которой в зависимости от условия Р выполняется или одно S1, или другое S2 действие. Из команд следования и команд ветвления составляются разветвляющиеся алгоритмы (алгоритмы ветвления). Примером разветвляющегося алгоритма будет нахождение большего из двух чисел, введенных с клавиатуры.
Алгоритм ветвления это такой алгоритм, в котором выбирается один из нескольких вариантов (путей).
Признаками алгоритма ветвления являются:
В алгоритме, записанном словами, есть оператор условия, который записывается в форме – Если …, то …., иначе ……
Если Условие (вопрос)
то Команда иначе Команда
В алгоритме ветвления, записанном в виде блок – схемы есть логический блок, который имеет форму ромба.

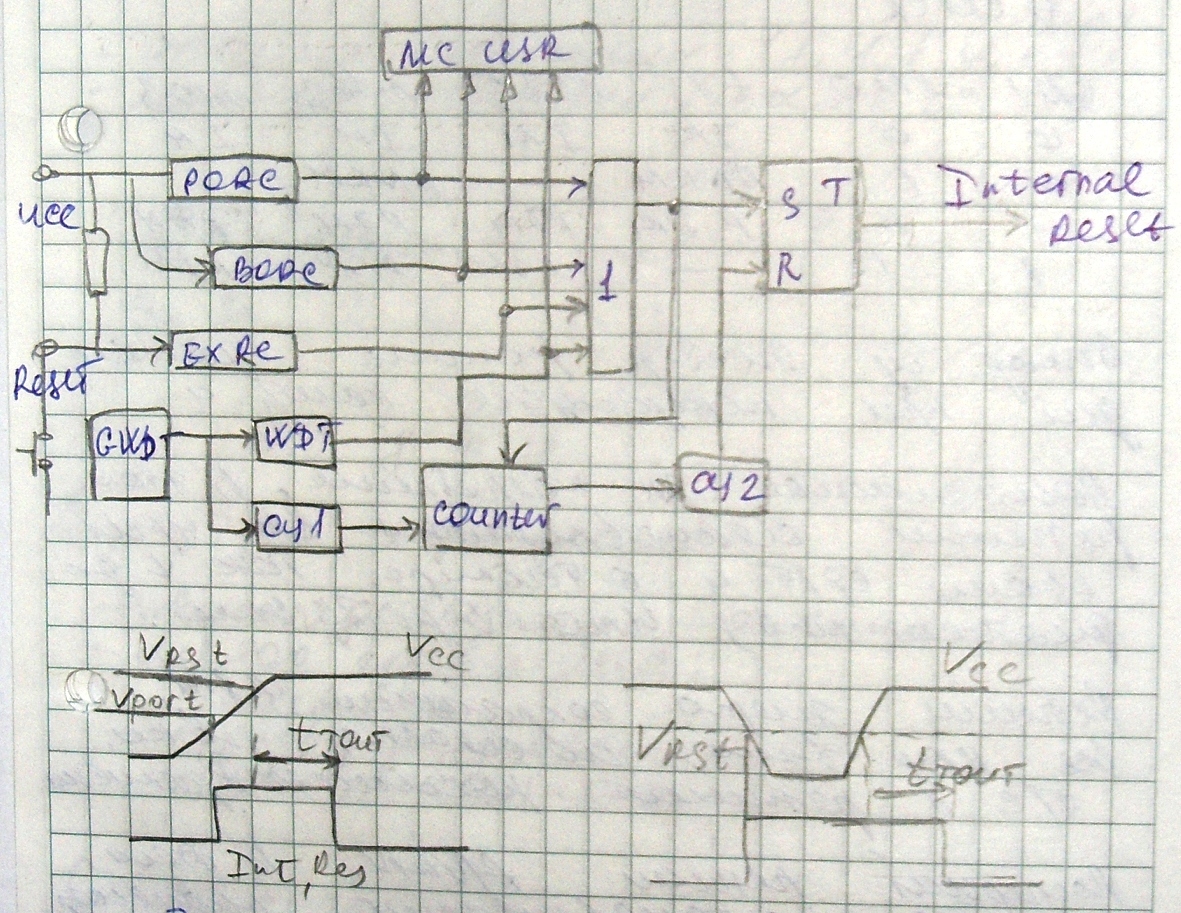

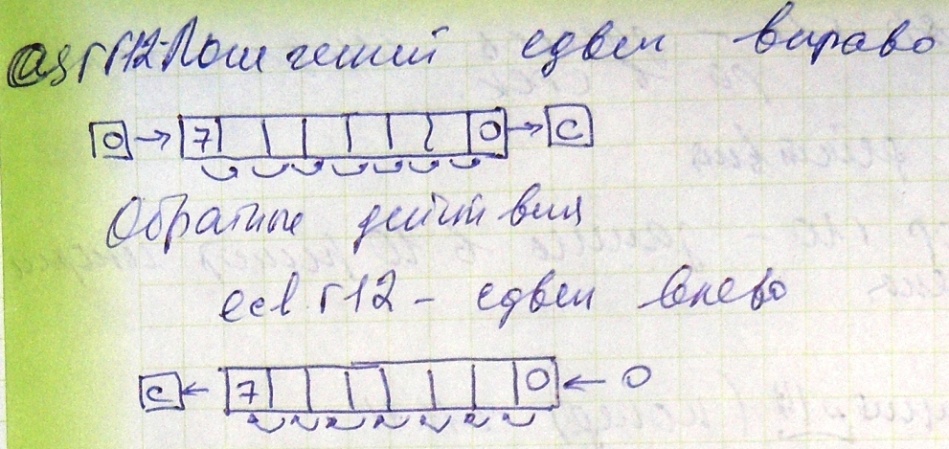

45) Пуск и перезапуск контроллера.
При пуске контроллера происходит подача питания на Ucc и Reset. Формирование внутреннего сигнала происходит в соотв. со след схемой:
46) Датчики тока.
Датчики тока предназначены для измерения постоянного, переменного и импульсного токов без разрыва цепи. Выпускаются универсальные датчики и датчики, предназначенные для измерения только в цепях переменного тока промышленной частоты (50 Гц). Широкий ассортимент выпускаемых моделей приборов позволяет измерять токи от нескольких миллиампер до десятков килоампер.
Конструкция датчиков тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен с входом электронного усилителя.
При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подается в компенсационную обмотку. В результате, по обмотке течет компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.
Область применения
электродвигатели с регулируемой скоростью вращения
системы автомобильной диагностики
защита от замыкания на землю
системы защиты от перегрузки двигателей
мониторинг токовой системы электросварочного оборудования
защита силовых полупроводников
системы диагностики
