3 Параметри елементів електричних мереж
Як вже відзначалося в п.2.4 , параметри елементів електричних мереж можна виразити в іменованих, відносних номінальних одиницях, або відсотках. Так, опори повітряних та кабельних ліній задають переважно в іменованих одиницях (Ом/км), реактивний опір генераторів у відносних одиницях, а опори трансформаторів, автотрансформаторів та реакторів у відсотках. Напругу та потужність здебільшого виражають в іменованих одиницях.
Розрахунок струмів КЗ можна проводити як в абсолютних (іменованих), так і у відносних одиницях. В установках низької напруги користуються першим методом, а в високовольтних установках під час розрахунку струмів КЗ застосовують переважно систему відносних одиниць. Нижче наведені деякі рекомендації для визначення опорів окремих елементів короткозамкненого кола.
3.1 Синхронні машини
Індуктивний
опір синхронних машин залежить від
параметрів цих машин, виду і місця КЗ,
типу і конструктивних особливостей
генераторів, а також від наявності на
генераторах автоматичних регуляторів
напруги. У практичних розрахунках
струмів КЗ використовують надперехідні
опори машин
,
середні значення яких у відносних
одиницях при номінальних умовах приймають
рівними: для турбогенераторів
0,125; для гідрогенераторів з демпферними
обмотками і синхронних двигунів
0,2; для гідрогенераторів без демпферних
обмоток
0,27. Для асинхронних двигунів
приймають рівним 0,2.
Розрахункова формула для визначення зведеного значення опору машини у системі відносних базових одиниць згідно з (2.19) буде
.
(3.1)
3.2 Силові трансформатори
Параметри двообмоткових трансформаторів КТ, rТ, xТ визначають з дослідів неробочого ходу і КЗ.
З досліду неробочого ходу трансформатора визначають коефіцієнт трансформації КТ, втрати в сталі Рст=Рх і струм намагнічування Io=Iх, який виражають у відсотках від номінального струму
З досліду КЗ трансформатора визначають напругу КЗ Uк, втрати активної потужності в міді обмоток Рм=РК і опори обмоток трансформатора (rТ, хТ та ZТ).
Напругою КЗ Uк називають напругу, яку необхідно підвести до первинної обмотки, щоб у замкненій накоротко вторинній обмотці протікав номінальний струм. Цю напругу виражають у відсотках від номінальної і в залежності від типу і потужності трансформатора вона складає (517)%.

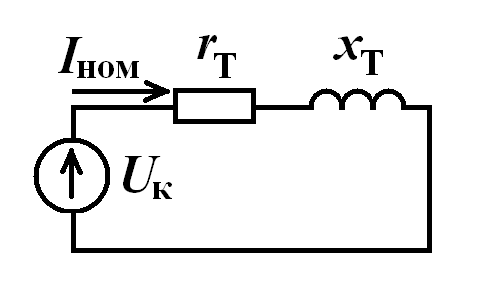

На рисунку 3.1 зображена схема заміщення трансформатора при КЗ.
Рисунок 3.1 Еквівалентна схема заміщення двообмоткового
Трансформатора в режимі кз
На схемі заміщення не показана вітка намагнічування, оскільки струм неробочого ходу Io при зниженій напрузі незначний і ним можна знехтувати.
У наведеній еквівалентній схемі заміщення
де
- параметри
первинної обмотки;
зведені параметри вторинної обмотки.
Напругу КЗ можна визначити з еквівалентної схеми заміщення як
.
Відносне значення напруги Uк*(н) , зведене до номінальних умов;
(3.2)
З іншого боку, значення повного опору трансформатора, виражене у відносних номінальних одиницях,
Таким
чином,
і очевидно,
що
Zт%=Uк %. (3.3)
Активний опір трансформатора rТ визначають через задані втрати КЗ
,
звідки одержимо
.
(3.4)
Відносне значення активного опору rТ*, зведене до номінальних умов, дорівнює
(3.5)
Виразивши ці величини у відсотках, маємо
rт%=Рк%.
Реактивний
опір трансформатора хт
можна визначити за формулою
,
яка є вірною як при розрахунку в
іменованих, так і відносних одиницях.
Для потужних силових трансформаторів активним опором нехтують. Тоді можна записати хT%ZT%=Uк% або хT*ZT*=Uк*., а в системі відносних базових одиниць зведене значення індуктивного опору буде
.
(3.6)

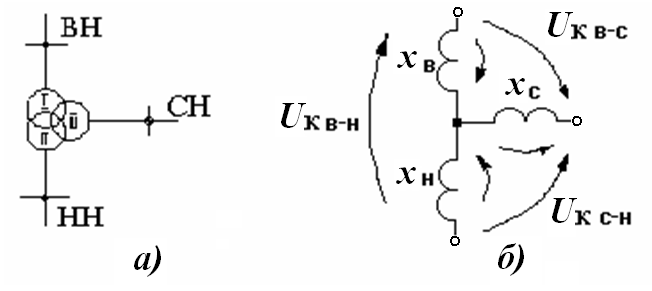

Триобмоткові трансформатори під час розрахунку струмів КЗ замінюють трипроменевою схемою заміщення (рисунок 3.2).
Рисунок 3.2 Однолінійна схема триобмоткового
