«Технологический процесс варки стекла К8 в керамическом сосуде (2-ая категория показателя ослабления) с отливом в блок»
Выполнил студент 4 курса
Специальность: 200204
Филиал г.Лыткарино
Группа ПР6-09001ЛФ
Жигунов М.В.
Руководитель:
Доктор технических наук
Молев В.И.
г. Лыткарино 2012г
Содержание:
Теоретическая часть.

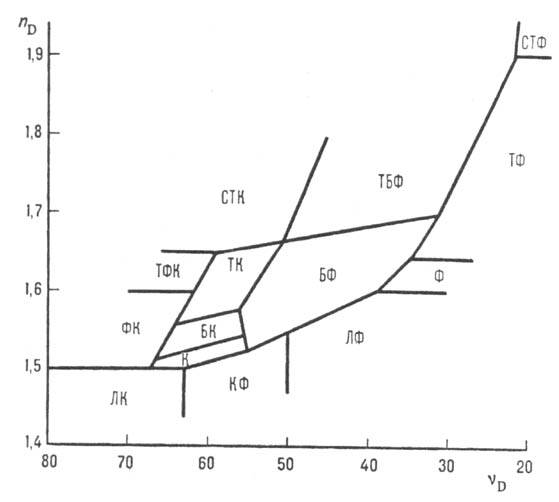

Состав стекла и его свойства. Диаграмма Аббе.
Оборудование и инструмент.
Шихта. Расчет шихты.
Технологический режим варки. Маршрутная карта.
Отжиг стекла.
Контроль блочного стекла.
Графическая часть.
2.1 Компьютерный схематический рисунок оборудования.
3. Список используемой литературы.
1.Теоритическая часть.
1.1 Состав стекла и его свойства. Диаграмма Аббе.
Стекло К8 относится к бесцветным оптическим стеклам (ГОСТ 3514-76), отличается высокой степенью однородности, устойчиво по отношению к действию углекислоты, хорошо сохраняет форму и легко обрабатывается. Стекло К8 является одним из основных материалов для изготовления оптических деталей для лазерной техники видимого и ближнего ИК диапазона. Из стекла К8 изготавливаются плоскопараллельные пластины (окна), линзы, призмы, сферические линзы, цилиндрические линзы, зеркала как по каталогу так и по спецификации заказчика.
Химический состав стекла марки к8
компоненты |
SiO3 |
B2O3 |
Al2O3 |
BaO |
K2O |
Na2O |
Массовая доля компонентов,% |
69,13 |
10,75 |
0,36 |
3,07 |
6,29 |
10,40 |
Свойства материала
|
ПАРАМЕТР |
|
ЗНАЧЕНИЕ |
|
|
|
|
|
|
ОПТИЧЕСКИЕ СВОЙСТВА |
|
|||
|
Показатель преломления |
|
nd=1.51680; nе=1.51872 |
|
|
Постоянная Аббе |
|
Аd = 64.17; Аe = 63.96 |
|
|
Средняя дисперсия |
|
nF – nC = 0.008054 nF' - nC' = 0.008110 |
|
|
Класс пузырности |
|
0 |
|
|
|
|
|
|
ФИЗИЧЕСКИЕ СВОЙСТВА |
|
|||
|
Плотность |
|
2.51 г/см3 |
|
|
Температура фазового превращения |
|
557° C |
|
|
Температура стекла при вязкости 1013 дПа•с |
|
557° C |
|
|
Температура стекла при вязкости 107.6 дПа•с |
|
719° C |
|
|
Коэффициент теплопроводности |
|
1.114 Вт/(м K) |
|
|
Коэффициент термического расширения |
|
7.1 х 10-6/K в диапазоне -30° ... +70° C 8.3 х 10-6/K в диапазоне 20° ... 300° C |
|
|
Твердость по Кнупу (0.1/20) |
|
610 |
|
|
Удельная теплоемкость |
|
0.858 Дж/(г K) |
|
|
Модуль Юнга, E |
|
82 х 103 Н/мм2 |
|
|
Коэффициент оптической чувствительности по напряжениям |
|
2.77 x 10-6 мм2/Н |
|
|
Коэффициент Пуассона |
|
0.206 |
|
|
|
|
|
|
ХИМИЧЕСКИЕ |
|
|
|
|
|
Климатическая стойкость |
|
2 |
|
|
Стойкость к травлению |
|
0 |
|
|
Стойкость к кислотам |
|
1 |
|
|
Стойкость к фосфатам |
|
2.3 |
|
|
Стойкость к щелочам |
|
2.0 |
|

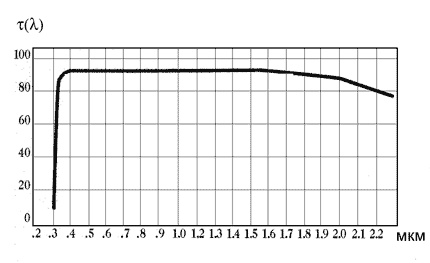

Показатель преломления стекла К8
|
Длина волны, , нм |
2325.4 |
1970.1 |
1529.6 |
1060.0 |
1014.0 |
852.1 |
706.5 |
|
|
|
Показатель преломления |
1.489 |
1.495 |
1.501 |
1.507 |
1.507 |
1.510 |
1.513 |
|
|
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
Длина волны, нм |
656.3 |
643.8 |
632.8 |
589.3 |
587.6 |
546.1 |
486.1 |
|
|
|
Показатель преломления |
1.514 |
1.515 |
1.515 |
1.517 |
1.517 |
1.519 |
1.522 |
|
|
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
Длина волны, нм |
480.0 |
4358 |
404.7 |
365.0 |
334.1 |
312.6 |
|
|
|
|
Показатель преломления |
1.523 |
1.527 |
1.530 |
1.536 |
1.543 |
1.549 |
|
|
|
Относительная частная дисперсия стекла К8
|
P(s,t) |
|
0.3098 |
|
|
P(C,s) |
|
0.5612 |
|
|
P(d,C) |
|
0.3076 |
|
|
P(e,d) |
|
0.2386 |
|
|
P(g,f) |
|
0.5349 |
|
|
P(i,h) |
|
0.7483 |
|
|
P(s,t) |
|
0.3076 |
|
|
P(C',s) |
|
0.6062 |
|
|
P(d,C') |
|
0.2566 |
|
|
P(e,d) |
|
0.2370 |
|
|
P(g,F') |
|
0.4754 |
|
|
P(i,h) |
|
0.7432 |
|
