2.3. Основные положения геометрической (лучевой) оптики
при передаче света в волоконных световодах
2.3.1. Основы геометрической оптики
Геометрическая оптика имеет историю, датируемую двумя тысячами лет, и предполагает, что свет состоит из лучей, распространяющихся от источника по прямым линиям в гомогенной среде, например стекле, воде, воздухе или вакууме. При этом в геометрической оптике принято утверждение, что плоские волновые фронты распространяются под прямыми углами к каждому лучу и свет уменьшается пропорционально квадрату расстояния.
В общем случае под скоростью света понимают скорость электромагнитной энергии в вакууме. В других материалах (например, в стекле) свет распространяется с меньшей скоростью. При перемещении из одного материала в другой изменяется скорость распространения, что, с точки зрения волновой теории, приводит к изменению направления движения. Отклонение света от прямого направления называется преломлением. Волны с различными длинами в одном и том же материале распространяются с различными скоростями. Зависимость скорости от длины волны имеет важное значение в волоконной оптике.
Как известно, луч света при падении на границу раздела двух сред делится на отраженный и преломленный. Согласно закону отражения луч света, который падает на границу раздела двух сред, отражается под тем же самым углом (φотр) к нормали (перпендикуляру к границе), что и угол падения (φn) к поверхности, т.е. φn = φотр .
Согласно закону Снеллиуса (закон преломления) лучи света, падающие на границу раздела двух сред, имеют углы преломления, отличные от углов падения к нормали границы этих сред. Связь этих углов определяется выражением:
n1 sin φ1п=n2 sin φ1пр , (2.4)
где n1 и n2 — показатели преломления первой и второй сред, соответственно.
Показатели преломления n (величина безразмерная) выражается через отношение скорости света в вакууме (с) к скорости света в материале (v):
(2.5)
Показатели преломления различных веществ и скорости распространения света в них [2] приведены в табл. 2.2.
Таблица 2.2. Показатели преломления различных материалов
-
Материал
Показатель преломления
Скорость света, км/с
Вакуум
1,0
300 000
Воздух
1,0003 (1)
300 000
Вода
1,33
225 000
Кварц
1,46
205 000
Стекло
1,5
200 000
Алмаз
2,5
120 000
Особый интерес для волоконной оптики представляет тот факт, что показатель преломления стекла может из меняться в зависимости от его состава. Количество отраженного света от границы двух сред зависит от их показателей преломления. Если излучение видимой области спектра падает на границу раздела двух сред и переходит из оптически более плотной среды n1 на оптически менее плотную n2 (n2< n1) и угол падения увеличивается, то угол преломления приближается к 90о. Увеличивая угол падения, можно добиться такого состояния, при котором преломленный луч будет располагаться вдоль границы раздела сред, не переходя в другую среду.
Угол падения при этом называется критическим углом (φкр) полного внутреннего отражения, т.е. угол падения, при котором угол преломления равен 90о, называется критическим углом. Если угол падения больше критического, то свет полностью отражается в исходную среду, не проникая в другой материал. При этом имеет место только отражение, а преломление отсутствует, что приводит к полному внутреннему отражению, т.е. при φ1пр =90о
(2.6)
На этом явлении основан принцип передачи оптического излучения по волоконным световодам.
Рассмотрим отражение света при угле падения, равном 90о. Даже когда свет проходит в более плотную среду, некоторая его часть отражается в исходную среду. Этот эффект получил название отражение Френеля. Чем больше разница показателей преломления сред, тем большая доля света отражается назад. Показатель Френелевского отражения на границе с воздухом
(2.7)
В децибелах потери переданного света составляют:
А = 10lg(1- р). (2.8)
Примером последствий отражения Френеля могут служить потери на вводе и выводе оптического излучения в волоконный световод.
Для света, падающего из воздуха на границу стекла (с n=l,5 для стекла), потери от френелевского отражения равны примерно 0,17 дБ. Это значение зависит от состава стекла. Поскольку такого рода потери происходят как при входе света в стекло, так и при выходе из него, то потери на соединении двух стекол составляют 0,34 дБ.
Поляризованный свет. Свет может рассматриваться как волна, состоящая из двух полей, направленных перпендикулярно друг к другу: электрического поля и магнитного поля (рис. 2.9). Эти поля синхронны с полевыми векторами, с разностью фаз между собой в 90о.
Нормальный свет имеет бесконечное число перпендикулярно колеблющихся плоскостей, распространяющихся в направлении перемещения света. Отражением и рефракцией свет может быть поляризован.

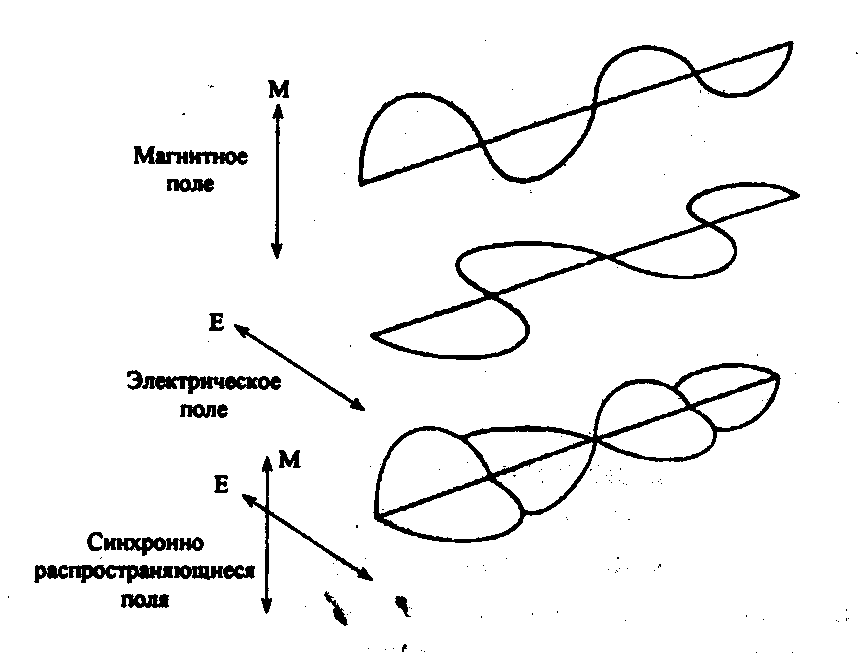

Рис. 2.9. Поля, составляющие свет: электрическое и магнитное
Свет, в котором интенсивность электрического поля остается неизменной, в то время как интенсивность магнитного поля уменьшается, назван ТЕ-поляризованным светом (коэффициент пропускания электрически поляризованного света). Свет, в котором интенсивность магнитного поля остается неизменной, в то время как интенсивность электрического поля уменьшается, называется ТМ-поляризованным светом (коэффициент пропускания поляризованного магнитного поля).
На рис. 2.10 показан пример поляризации света, падающего на поверхность некоторой кристаллической пластины, при этом электрическое и магнитное поля поляризуются по-разному.

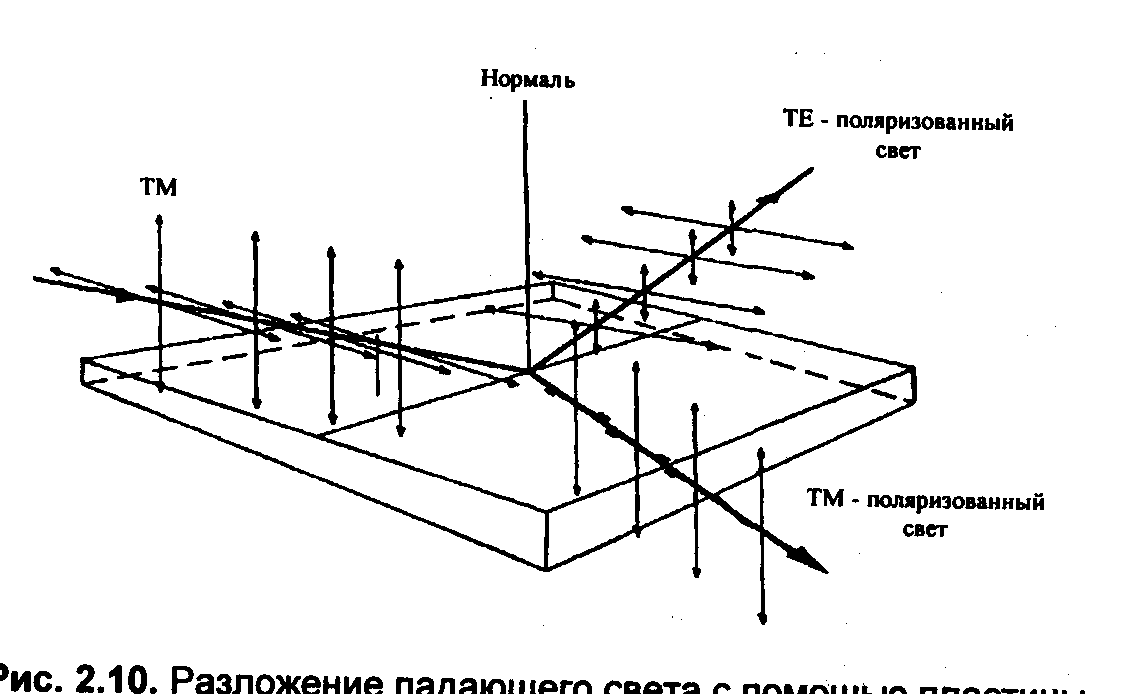

Рис. 2.10. Разложение
падающего света с помощью пластины на
поляризованные электрическое и магнитное
поля
Два типа поляризации имеют несколько разные коэффициенты отражения, которые описываются законом отражения Френеля. Интенсивность отраженного света увеличивается от 4 % до 100 % при увеличении угла падения от 0 до 90о для обеих поляризаций (преломленный свет уменьшается на эту же степень), но для ТМ-поляризации интенсивность сначала уменьшается с 4% до нуля, а затем снова увеличивается до 100 % (рис. 2.11). Угол, при котором ТМ-отражение является нулевым, называется углом Брюстера.
Принцип распространения света в стекловолокне основан на законе полного внутреннего отражения. При типичных значениях ПП в сердцевине n1=1,47 и оболочке n2=1,46 ОВ со ступенчатым ППП имеет критический угол полного внутреннего отражения φкр=83,3о.

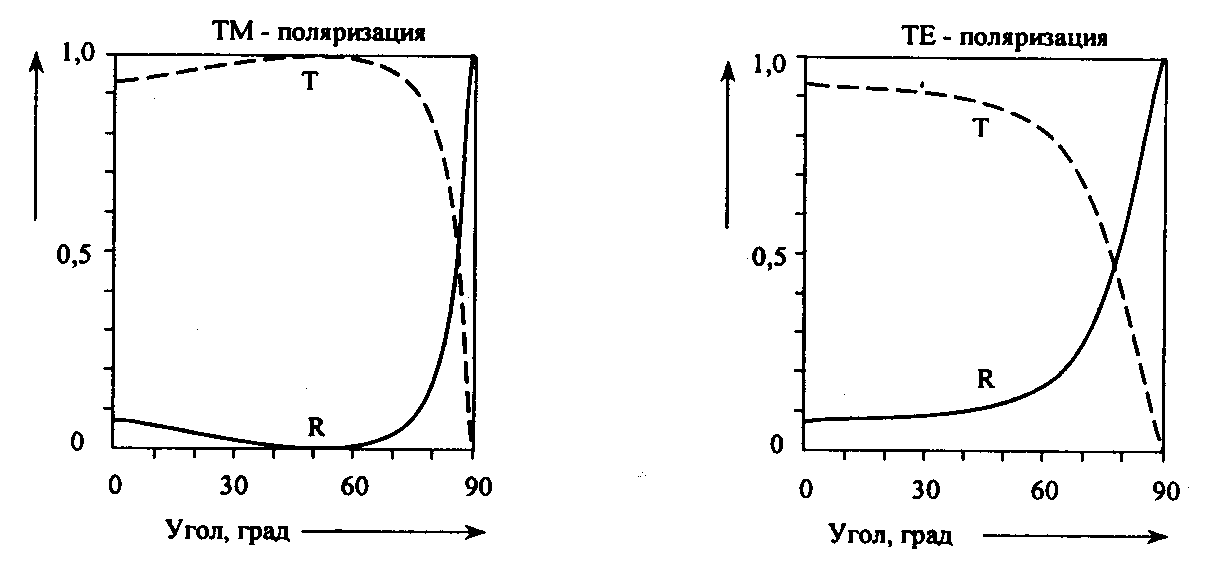

Рис. 2.11. Диаграммы зависимости коэффициентов отражения (R)
и преломления (Т) различных поляризаций от угла падения света
Р

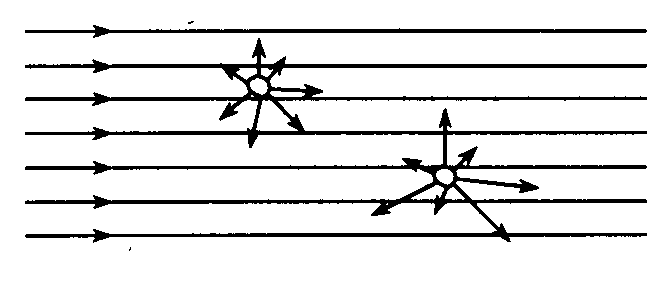

Рис. 2.12. Рэлеевское
рассеяние света из-за примесей в среде
передачи
Рэлеевское рассеивание — это то, что дает небу его синий цвет и солнцу его красный цвет на восходе и на закате. Эти цветные явления вызваны рассеиванием света молекулами воздуха. Молекулы и вариации неоднородностей в стекле функционируют как электрические диполь, излучающие поле.
В атмосфере коротковолновый свет (синий конец спектра) рассеивается в 3-4 раза больше, чем длинноволновый свет (красный конец спектра), который придает небу различные цвета в зависимости от положения солнца на небе. Лорд Рэлей объяснил это явление и показал, что рассеяние имеет решающее значение в выборе диапазона волн в волоконной оптике. Чем больше длина волны, тем меньше потери от рэлеевского рассеяния.
