Правила експлуатації тісторозкочувальних машин
Перед початком роботи на нереверсивній машині необхідно переконатися у справності заземлення та мікровимикача блокування запобіжної решітки. Для цього вмикають машину й на холостому ходу злегка піднімають запобіжні решітки. Якщо при підйомі на кут більше ніж 5° (висота близько 50 мм) електродвигун машини вимикається, то блокування працює справно. Потім перевіряють наявність листа під транспортером машини і засипають бункер борошном. Після установки необхідного зазору між розкочувальними валками на завантажувальний лоток подають порцію тіста масою 8-10 кг. Вмикають електродвигун машини й підштовхують тісто до обертових валків.
Відстань між розкочувальними валками змінюють обертанням маховика, розташованого на передній панелі машини. Варто пам'ятати, що при кожному наступному розкочуванні шару тіста відстань між валками повинна зменшуватися не більше ніж на 4 мм, інакше пласт тіста буде розриватися.
Під час роботи машини не рекомендується знімати з обертових валків прилиплі до них шматочки тіста. Необхідно вимкнути електродвигун, очистити валки й протерти їх чистою тканиною, після чого продовжують розкочування тіста.
Після закінчення роботи на машині бункер для борошна і лист транспортера звільняють від залишків борошна й протирають. Розкочувальні валки також ретельно очищають і протирають. Зовнішні поверхні машини періодично промивають теплою водою й насухо витирають.
Заборонено просовувати руки під запобіжну решітку під час роботи машини.
Не працювати на машині без піддону.
6.5 Машини для поділу тіста й округлення порцій
Машини для поділу тіста застосовуються переважно в закладах ресторанного господарства великої і середньої потужності для порціонування великої кількості тіста на заготовки визначеної маси – від 0,05 до 1,2 кг. Середня продуктивність машин становить близько 500-700 порцій/год.
У більшості машин реалізується один із трьох способів поділу тіста:
- видавлювання тіста шнеком через спеціальний конус, від внутрішнього діаметра якого залежить порція продукту, відділена від основної маси; відміряна об'ємна порція зазвичай відрізається автоматично керованим ножем;
- видавлювання тіста поршнем з обертового барабана (за принципом барабанних формувальних машин); подача тіста в ділильний барабан може здійснюватися як при надлишковому тиску, так і в умовах вакууму;
- продавлювання тіста поршнем через матриці; поршень приводиться в дію від механічної або гідравлічної системи.
Машини для округлення порцій тіста призначені для покращання структури, розгладжування пор на поверхні порції, надання поділеним порціям кулястої форми, тому в основному працюють у парі з машинами для поділу тіста. Для малих виробництв випускаються комбіновані машини, що поєднують функції машин для поділу тіста й округлення порцій.
Машина тістоділильна А2-ХПО/5 (Росія) призначена для поділу тіста із пшеничного борошна на заготовки масою 0,09-0,9 кг. Складається зі станини, ділильного пристрою, приймальної лійки, стрічкового конвеєра, борошнопросіювача, пульта керування, системи змащення, приводів машини й стрічкового конвеєра (рис. 6.6).
Тісто із приймальної лійки нагнітається поршнем у камеру ділильного пристрою і відсікається ножем. При зворотному русі нагнітального поршня тісто надходить у мірну камеру, розміщену на рухомій плиті дозувального пристрою, й переміщає дозувальний поршень. При русі плити вниз відтинається шматок тіста певної мас що потім виштовхується дозувальним поршнем на стрічку конвеєра.
Д

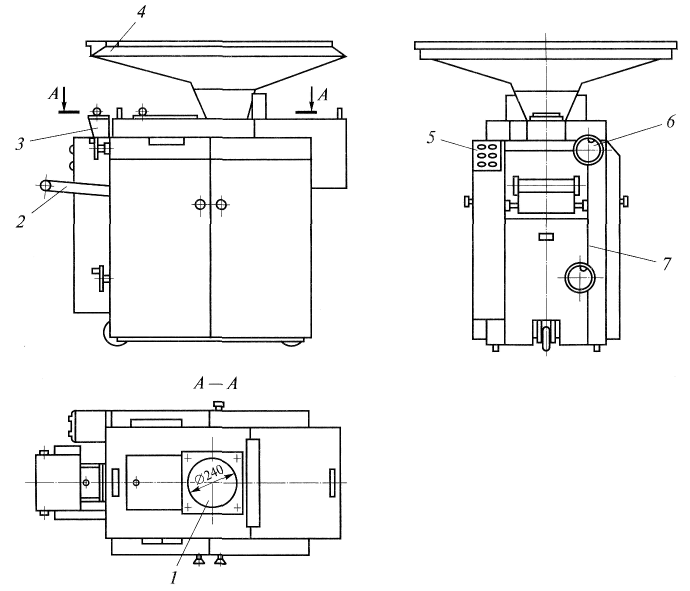

Рис.
6.6
Тістоділильна машина А2-ХПО/5
1
– ділильний пристрій; 2
– стрічковий конвеєр; 3
– підсипач борошна; 4
– приймальний отвір; 5
– пульт керування; 6
– механізм регулювання маси шматків
тіста; 7
– станина
Система змащення робочих органів ділильного пристрою складається з бачка для масла, плунжерного насоса, системи мастил проводів, місткості для збирання відпрацьованого масла.
Тістоділильна машина И8-ХРД, що виготовляється ВАТ «Завод Кшвпродмаш» (Україна), призначена для поділу вручну на заготовки рівної маси (від 0,05 до 0,12 кг) попередньо зважених порцій тіста із пшеничного борошна вищого й першого сортів при виробництві булочних виробів. Принцип дії той самий, що й у ручного котлетоформувального механізму F10, з тією різницею, що в дільнику тісто не тільки пресується але й розрізається комплектом рухомих ножів.
Машина тістоокруглювальна А2-ХПО/6 (Росія) призначена для округлення заготовок тіста із пшеничного борошна масою 0,09-0,9 кг. Складається з корпуса, приводу, спіралі, двох борошнопідсипачів, повітродувного пристрою, лотка й електроустаткування (рис. 6.7).

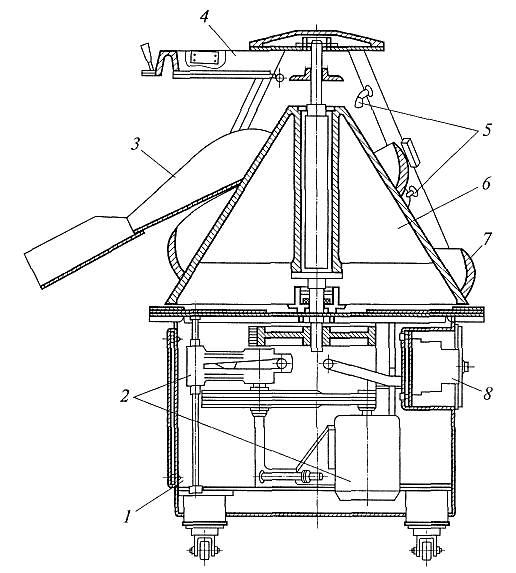

Рис.
6.7
Машина для округлення тіста А2-ХПО/6
1
– корпус; 2
– привод; 3
– лоток; 4
– борошнопідсипач; 5
– повітродувний пристрій; 6 – конус;
7
– спіраль; 8
– електричне обладнання
У спіралі, яка складається з сімох секцій, шарнірно кріпиться лоток, що може займати два положення: при нижньому – заготовка проходить по лотку, при верхньому – під ним, не торкаючись його. Секції утворюють два спіральні канали. Після виходу з першого, що складається із трьох секцій, шматки тіста подаються у другий канал. Робочі поверхні секцій покриті фторопластовим лаком, а до лотка прикріплено войлок. Кожна секція кріпиться до каркаса двома гвинтами й має чотири гвинти для регулювання положення секцій спіралі щодо конуса.
Кожен борошнопідсипач складається з корпуса й сита. Сито із дротяної сітки здійснює горизонтальний зворотно-поступальний рух. Один із борошнопідсипачів розташовано над місцем вивантаження заготовок тіста, інший – під кутом 90° до першого.
Повітродувний пристрій має вентилятор, що складається із двигуна із крильчаткою, нагрівача, повітропроводу і сопла, розміщених на каркасі над спіраллю. Електроустаткування призначене для керування роботою приводу машини і вентилятора, увімкнення ТЕНів.
Шматки тіста від тістоділильної машини надходять на нижню частину спіралі. Під дією обертального конуса заготовки піднімаються по спіралі догори, набуваючи при цьому кулястої форми, і по лотку скочуються на конвеєр подачі їх у шафу попереднього вистоювання. Борошнопідсипач і повітродувний пристрій перешкоджають можливому прилипанню тіста до спіралі й конуса. Використання одного або двох борошнопідсипачів, а також повітродувного пристрою з підігрівом або без нього визначається технологічним процесом. Кількість борошна, що подається на підсипання, регулюється вручну зміною амплітуди коливання сита.
Таблиця 6.4 – Технічні характеристики машин для поділу тіста і
