7) Что называют внешней характеристикой гидромуфты?
Внешней характеристикой гидромуфты (рис. 7.4) называют зависимость момента, мощности и КПД гидромуфты от числа оборотов ведомого (турбинного) вала, при постоянной частоте вращения ведущего (насосного) вала, или от передаточного отношения.
Так как гидромуфта не производит изменения крутящего момента, т.е. коэффициент трансформации крутящего момента у нее равен единице.
8) С какой целью производят регулирование гидромуфты?
Регулирование гидромуфты производят с целью изменения частоты вращения ведомого вала при неизменной частоте ведущего. Его осуществляют путем воздействия на форму проточной части, либо изменением степени наполнения муфты жидкостью. Поскольку момент, передаваемый гидромуфтой, зависит от расхода циркулирующей жидкости, то, изменяя ее количество, можно изменять и величину передаваемого момента при той же величине скольжения.
9Какие гидродинамические передачи называют гидротрансформаторами?
Гидродинамические передачи, способные изменять передаваемый крутящий момент, называют гидротрансформаторами (рис.7.5). Они состоят из расположенных в общем корпусе лопастных колес: насосного, соединенного с валом двигателя, турбинного, связанного с ведомым валом, и реактора, соединенного с неподвижным корпусом.
Гидротрансформаторы способны ограничивать момент сопротивления, нагружающего двигатель, сглаживать пульсации этого момента, т.е. защищать двигатель от перегрузок и ударных нагрузок. Кроме этого, они обеспечивают бесступенчатое изменение передаваемого момента в зависимости от изменения частоты вращения выходного вала.
10) Что такое характеристика гидротрансформатора?
Характеристика гидротрансформатора - это совокупность зависимостей моментов на ведущем и ведомых валах и КПД от передаточного отношения при постоянной частоте ведущего вала (рис. 7.7).
11)Привести обобщенные характеристики гидротрансформатора и гидромуфты

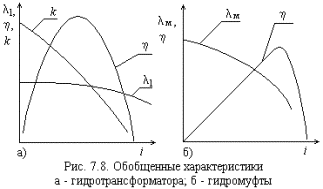

На рис. 7.8 приведены обобщенные характеристики гидротрансформатора и гидромуфты.
