Билет 27

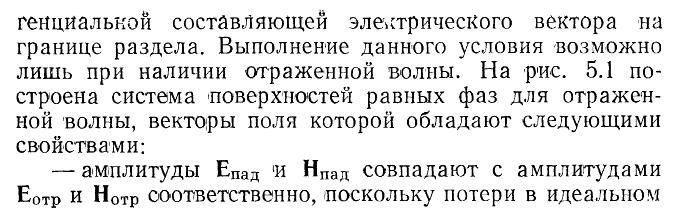

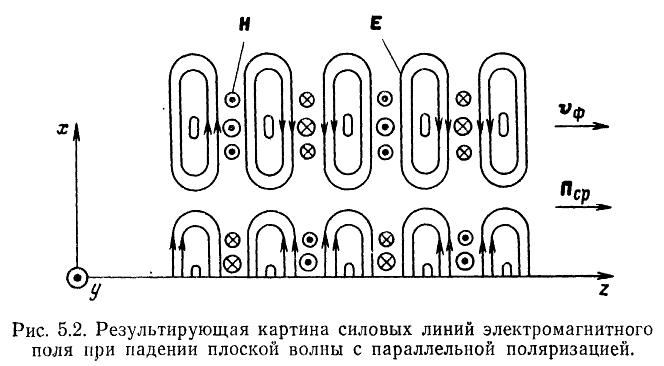

Падение плоской электромагнитной волны с параллельной поляризацией на экран.
2. Роль антенн в системах связи.
Связь между радиопередатчиком и радиоприемником осуществляется при помощи электромагнитных волн. От радиопередатчика модулированные токи высокой частоты поступают в антенну, которая преобразует их энергию в энергию электромагнитных волн. В задачу передающей антенны входит также сосредоточение излучения радиоволн преимущественно в одном направлении или в одной плоскости. Антенна радиоприемника выполняет обратные функции. Она преобразует энергию электромагнитных волн в энергию токов высокой частоты и обеспечивает выделение радиоволн, приходящих с заданных направлений. Передающая и приемная антенны обратимы, что позволяет по данным антенны при работе на передачу определять ее свойства в режиме приема и наоборот. Практически этим свойством антенны широко пользуются, тем более, что некоторые характеристики антенн удобнее и нагляднее определять в режиме передачи; чем в режиме приема.
Билет 28

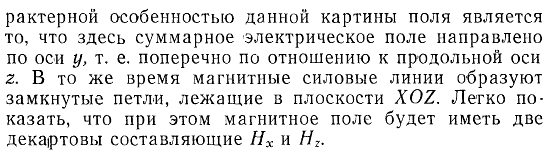

1.Падение плоской электромагнитной волны с перпендикулярной поляризацией на экран
Классификация и характеристики антенн.
Антенна — устройство для излучения и/или приёма электромагнитных волн путём прямого преобразования электрического тока в излучение (при передаче) или излучения в электрический ток (при приёме).
Характеристики антенн
Электромагнитное излучение, создаваемое антенной, обладает свойствами направленности и поляризации. Антенна как двухполюсник обладает входным сопротивлением (импедансом). Лишь часть энергии источника антенна преобразует в электромагнитную волну, остальная расходуется в виде тепловых потерь. Для количественной оценки перечисленных и ряда других свойств антенна описывается набором электрических характеристик и параметров, в частности:
характеристика направленности, диаграмма направленности (ДН), коэффициент направленного действия (КНД), коэффициент усиления (КУ), ширина ДН по заданному уровню, уровень боковых лепестков (УБЛ), фазовая диаграмма, резонансная частота, рабочая полоса частот, поляризационная диаграмма, номинальное входное сопротивление антенны, тип линии питания, входной импеданс и коэффициент стоячей волны (КСВ) в линии питания, коэффициент полезного действия (КПД), Коэффициент использования поверхности (КИП) апертуры антенны, шумовая температура антенны (ТА), максимальная допустимая мощность на входе. К характеристикам антенн также можно отнести следующие:
эффективная площадь рассеяния (ЭПР)
эквивалентная изотропно излучаемая мощность (ЭИИМ)
Ряд характеристик антенн как взаимных устройств (пассивных линейных многополюсников) в режиме передачи и в режиме приема приема совпадает, в том числе: ДН (КНД, КУ, УБЛ), входной импеданс. Например, ДН антенны в режиме приема и в режиме передачи совпадают.
Типы антенн
Вибраторная антенна, Симметричный вибратор (диполь), Несимметричный вибратор, Антенна Ground Plane, Укороченная штыревая антенна, Колинеарная антенна, "Коаксиальная" антенна, J-образная антенна, Антенна зенитного излучения, Вертикальная антенна верхнего питания, Шунтовой вибратор
Петлевой вибратор ("Петлевой вибратор Пистолькорса"), Широкополосный "Диполь Надененко", Турникетная антенна, Директорная антенна, Щелевая антенна, Щелевой вибратор, Волноводно-щелевая антенна, Апертурная антенна - антенна, излучение у которой происходит через раскрыв (плоское отверстие - апертуру). Используются в СВЧ-диапазоне. Рупорная антенна, Зеркальная антенна
Прямофокусная зеркальная антенна
