9. Здания блочно-комплектных н и кс.

Здания насосных и компрессорных станций используют для размещения насосных и газоперекачивающих агрегатов, неко­торых видов технологического оборудования, систем энерго­снабжения, связи, контрольно-измерительных приборов и ав­томатики и др.

На насосных и компрессорных станциях применяют три вида зданий:

• каркасные – из легких металлических конструкций, а в не­которых случаях с железобетонным каркасом. Такие здания возводят из отдельных частей (элементов), доставляемых на строительную площадку с заводов или комбинатов (колонны, стропильные и подкрановые балки, стеновые панели, плиты по­крытия и др.). Отдельные части таких зданий (полы и массив­ные фундаменты) изготовляют при возведении самого здания на строительной площадке;

• каркасные – из отдельных боксов, собираемые путем их со­товой компоновки. На строительную площадку с заводов до­ставляют боксы типа БИ, БИВ, ВЖК и др., вписывающиеся в габариты погрузки. После доставки на строительную пло­щадку боксы устанавливают на фундамент и стыкуют по длин­ным и коротким сторонам;

• складывающиеся комплектные здания (СК.З). Складывающимися эти здания называют потому, что секции этих зданий поступают на строительную площадку в виде сло­женного плоского пакета (рис. 2). Каждая секция состоит из трех блоков — одного покрытия и двух стеновых. Блок покры­тия состоит из двух стропильных балок с уложенными и закреп­ленными на них плитами покрытия. Стеновой блок состоит из двух колонн с закрепленными на них стеновыми панелями. Сте­новые блоки шарнирно соединяют с блоком покрытия. В тран­спортном положении секцию складывают в плоский пакет. После доставки пакета к месту монтажа его поднимают с помощью рана. При этом под действием силы тяжести стеновые блоки принимают вертикальное положение. В этом положении ко­лонны секции закрепляют на фундаменте, а для повышения жесткости в верхних углах секции устанавливают специальные раскосы. Путем последовательного монтажа таких секций и их соединения в продольном направлении получают складываю­щееся комплектное здание. Преимущества СКЗ заключаются в значительном снижении трудоемкости монтажа подобных зда­ний по сравнению с трудоемкостью монтажа обычных каркас­ных зданий и ускорении процесса монтажа. Применяют также комбинации СКЗ и боксов.

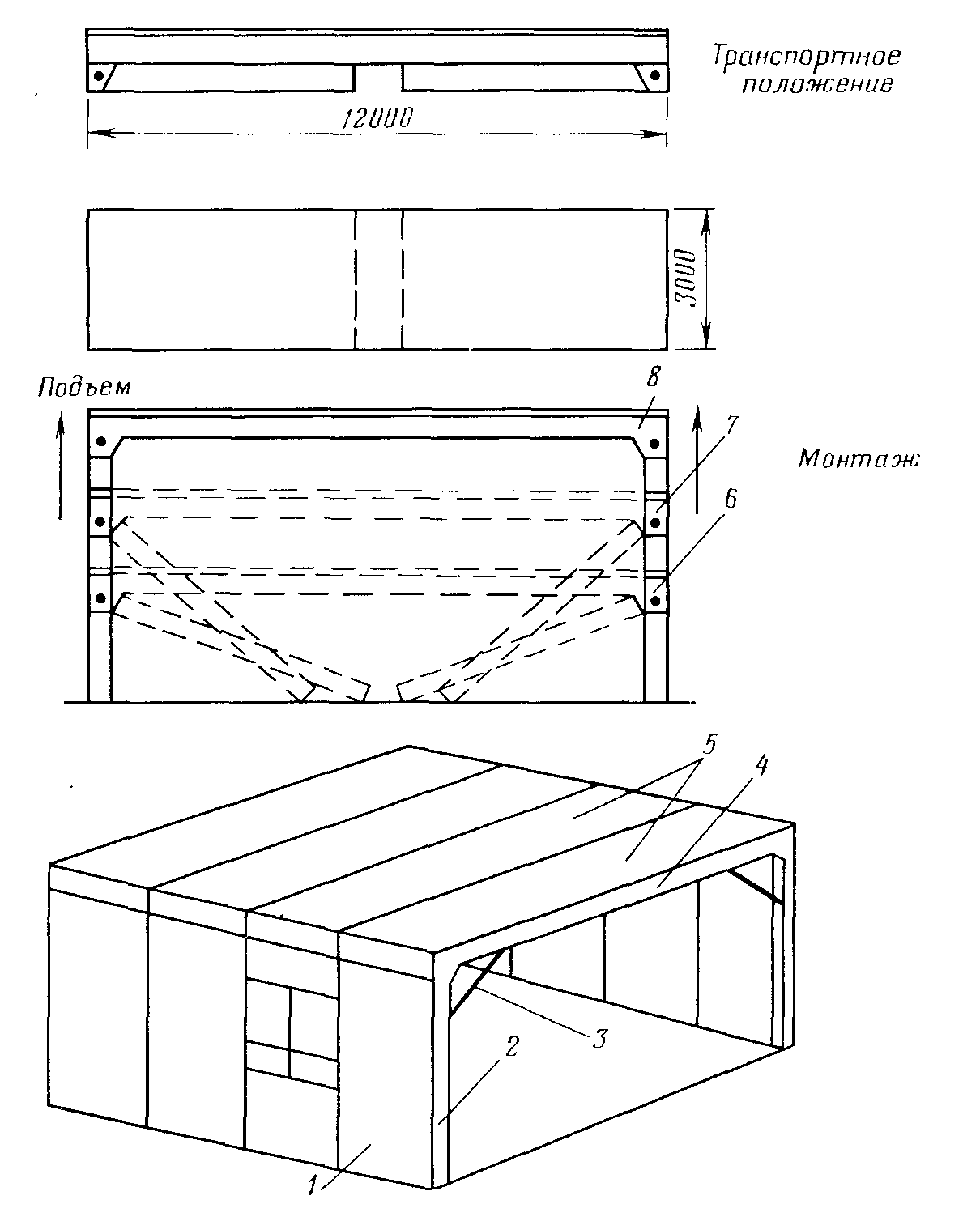

Рис. 2. Складывающееся комплектное здание:

1 - стеновая панель; 2 - колонна; 3 - распорка; 4 - ригель; 5 - плиты покрытия; 6,7,8 — положение ригеля СКЗ в процессе монтажа при подъеме.

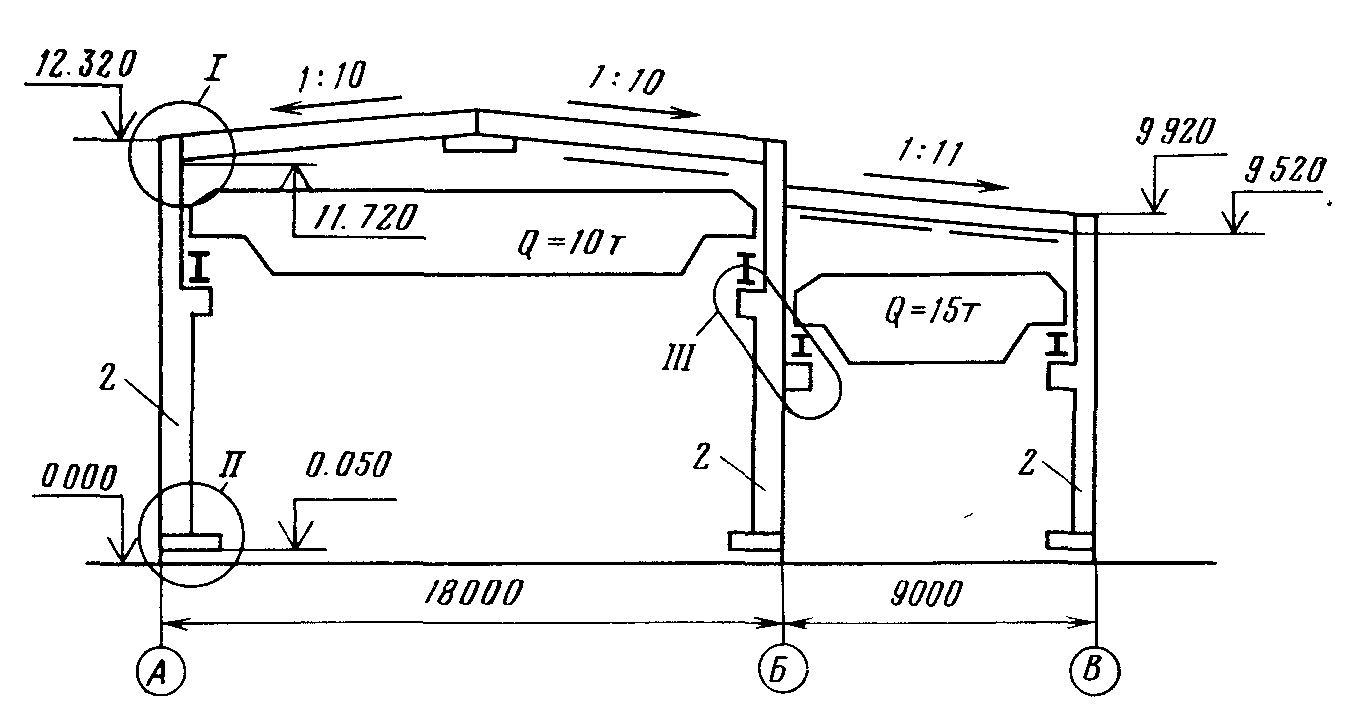

Рис. 1. Каркас индивид. зд. КЦ для ГПА ГТН-25

9. Складывающиеся комплектные здания.

Третий вид зданий — складывающиеся комплектные здания. Складывающимися эти здания называют потому, что секции этих зданий поступают на строительную площадку в виде сло­женного плоского пакета (рис. 1). Каждая секция состоит из трех блоков — одного покрытия и двух стеновых. Блок покры­тия состоит из двух стропильных балок с уложенными и закреп­ленными на них плитами покрытия. Стеновой блок состоит из двух колонн с закрепленными на них стеновыми панелями. Сте­новые блоки шарнирно соединяют с блоком покрытия. В тран­спортном положении секцию складывают в плоский пакет. После доставки пакета к месту монтажа его поднимают с помощью рана. При этом под действием силы тяжести стеновые блоки принимают вертикальное положение. В этом положении ко­лонны секции закрепляют на фундаменте, а для повышения жесткости в верхних углах секции устанавливают специальные раскосы. Путем последовательного монтажа таких секций и их соединения в продольном направлении получают складываю­щееся комплектное здание. Преимущества СКЗ заключаются в значительном снижении трудоемкости монтажа подобных зда­ний по сравнению с трудоемкостью монтажа обычных каркас­ных зданий и ускорении процесса монтажа. Применяют также комбинации СКЗ и боксов.

Рис. 1. Складывающееся комплектное здание:

1 — стеновая панель; 2 —колонна; 3 — распорка; 4 — ригель; 5 — плиты покрытия; 6, 7,8 — положение ригеля СКЗ в процессе монтажа при подъеме.
