52. Расчеты такелажных устройств (стропов, траверс).

Расчет стропов: Стропы: гибкие и жесткие. USE для соединения груза с краном. Изг. из стальных канатов: ГОСТ 7668-80, 3079-80.

ГОСТ 25573-82: 1СК-1,6/2000, 1,6-грузоподъемность в тоннах, 2м- длина стропы. РД 10-33-93: Стропы грузовые общего назначения.

Правила приемки и испытания: Для проверки соответствия стропов РД, предприятие изг. должно провести приемочное испытание. Каждый из строп должен быть испытан статической нагрузкой, превыш. груз стропы на 25%. По времени исп.: при серийном изг. стропов, время выдержки 3 мин ; при индивид. изг. 10 мин.

Маркировка стропов: каждый строп должен быть снабжен маркировочной биркой на которой указывается: наим. предприятия изг., порядковый номер стропапо системе предпр. изг., грузоподъемность стропа, дату испытания.

В процессе экспл. стропы подверг. периодическому осмотру в уст. сроки, но не реже чем в 5…10 дней. Если строп был подвергнут ремонту он должен быть технически освед., время исп. 10 мин. Гарантийный срок стропов при односменной работе 3 месяца, для цепных стропов 18 месяцев.

Траверсы.

Траверсы- применяются в тех случаях, когда подним. аппараты или конструкции не могут воспринимать монтажные нагрузки, а также при недостаточной высоте подъема крюка монтажного крана.

траверса 1-типа: M=(k1*k2*P*a)/2;

k1- коэф. динамичности = 1,1; k2 – коэф. надежности по нагрузке = 1,2;

P- вес груза; a- плечо траверсы.

R=M/W;

W- момент сопротивления сечения, W=M/R.

2) Траверса 2 типа:

N=P/ (2cos );

N1- сжимающее усилие: N=k₁k₂ptg)/2;

R=N₁/(mA);

m-коэф. условия работы траверсы; A-сечение траверсы; - коэф. продольного изгиба.

3) Балансирная траверса, применение этих траверс обеспечивает безопасное выполне­ние монтажных работ, исключая возможность перегрузки устройств при подъеме его двумя или более кранами.

Последовательность расчета:

1) зная груз. монтажных мех. Q₁и Q₂ и задаваясь общей длиной траверсы l, находим плечи и длину траверсы l₁ и l₂: l₁=Q₂l / (Q₁+Q₂); l₂=Q₁l / (Q₁+Q₂);

2) определяем расчетное усилие деиств. на траверсу: N=k₁k₁Q;

3) подсчитываем изг. моменты действующие в траверсе: M=Nl / 4, l₁=l₂; M=Nl₁l₂,l₁l₂;

4) определяем сечение траверсы: W=M/R.

Исп. на нагрузку превыш. 25% ее грузоподъем., время исп. 10 мин.

53. Расчеты анкерных устройств, применяемых при монтажных работах.

Анкерные устройства бывают следующих видов: 1.заглубленные (предствавляют несколько труб заглубленных на 1.5 – 3.5 метра, к ним крепятся 1 или 2 тяжа – стальные тросы под углом 30-45^о), 2. полузаглубленные, 3. поверхностные (2и3 представляют собой бетонные конструкции имеющие поперечный нож который заглубляется в грунт под собственным весом, приемущества: возм многоразового использования, сборно-разборная констр, малое кол-во зем работ, применим при нагрузках до 1000кН), 4. винтовые (стальные стержни на которые навариваются листовые листы металла в виде винта), 5. свайные (изготавливаются из стальных труб или профилированные стальных материалов кот погружаются в грунт методом вибропогружения).

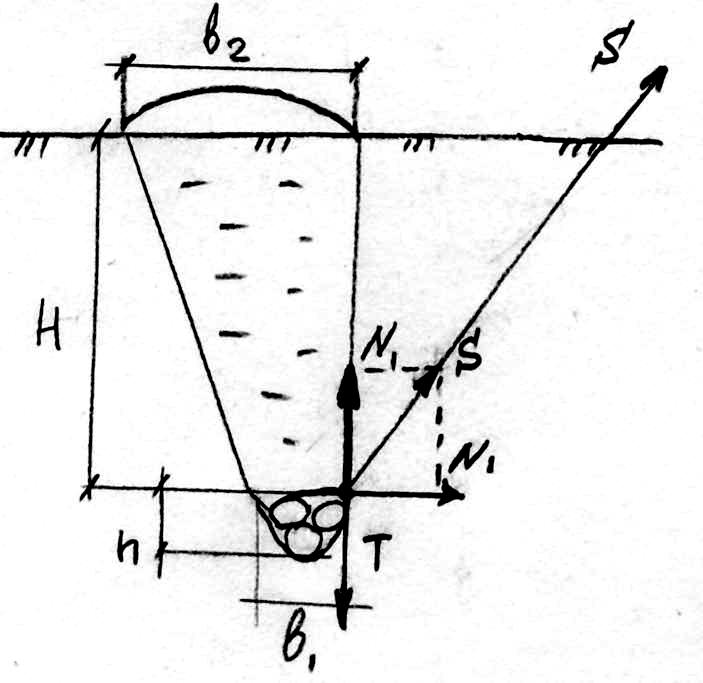

Р асчет заглублен якоря производ провер: 1) на выдергивание от действия верт сил , где Q – вес грунта , b₁ – поперечн. размер пакета якоря, b₂ поп размер котлована, вырываемого под углом f, где f – угол внутреннего трения грунта, Н – глубина заложения, L – длина пакета, g – удельный вес грунта засыпки, Т – сила трения , f – коэф трен матер о грунт, N₂ – горизонт сост натяж каната, N₁ – вертик сост натяж каната, к – коэф устойчивости от действия вертик сил, принимается равный 3. 2) Пров на смятие гр. Под действием гориз сил: , R_гр – расчетное давление на гр, m – коэф неравномерности смятия грунта приним 0,25, h – высота пакета.

Р асчет полузаглубленного якоря 1) , где Q – вес якоря, T – сила трения о гр, Т=N₂*f, (f=0.5), к – коэф запаса устойчивости (к=1.4) 2) , где l_бл - длинна блока, h_бл – выс блока, m – коэф смятия (m=0,25). Подбор свайных анкеров: (записывать как таблица относительно S) S,кН=10,20,30; а=200,300,350; b=1500,1500,1500, с=400,400,400, d=180,260,220
