32 Вытаскивание суперблока и транспорт его по суше
На первом этапе после изготовления блок спускают на воду и проводят его пробное буксирование. На втором этапе непосредственно осуществляют транспортировку блока в район назначения. Большая часть пути проходит по судоходным рекам на плаву. Вместе с тем многие северные реки мелководны и могут быть использованы в качестве транспортных коммуникаций только при применении устройств на воздушной подушке (рис. 80). На третьем этапе вытаскивают суперблоки на берег гусеничными тягачами через полиспасты. Наиболее трудоемок четвертый этап — транспортировка на суше и установка на фундамент (более 50% суммарной трудоемкости). Поэтому так важно на этом этапе тщательно выбрать и подготовить трассу (планировка и расширение, обеспечение максимальных радиусов поворота, усиление полотна дороги и мостов, устройство переездов через коммуникации и др.). Доставка способом «волок» рациональна только в зимний период для блоков массой до 200 т на расстояние не более 3 км.
Наиболее экономичный способ доставки суперблоков — транспортные средства на воздушной подушке. Для практического внедрения приняты следующие основные конструктивные решения транспортных средств на воздушной подушке (ВП):
несамоходные платформы на ВП с размещением перевозимого блока на грузовой площадке;
съемные устройства на ВП многоразового пользования, представляющие собой оборудование, навешиваемое на транспортируемый крупнообъемный блок;
баржи на ВП для выхода на берег.
33. Погрузочно-разгрузочные работы при сооружении блочно-комплектных насосных и компрессорных станций
После доставки БКУ к месту монтажа возможны следующие варианты организации погрузочно-разгрузочных работ:
организация накопительндго склада при конечной железнодорожной станции или пристани, предназначенного для временного хранения блоков и БКУ, поступающих со сборочно-комп-лектовочных предприятий (СКП);
организация накопительного склада на СКП в случае, если поставку БКУ ведут в очередности и ритме монтажа — с перегрузкой изделий непосредственно на транспортные средства и подачей их сразу на монтажную площадку;
"непосредственная перегрузка БКУ с железнодорожных платформ или барж на транспортные средства строителей при отсутствии накопительных складов и транспортировка их на строительную площадку к месту монтажа.
В связи со сложностью и высокой стоимостью дополнительных «перевалок» БКУ наиболее целесообразно совмещать процессы разгрузки и монтажа БКУ, т. е. монтировать «с колес», не устраивая накопительных складов на площадке.
Во избежание повреждений панелей и каркаса блок-боксов погрузку и разгрузку БКУ осуществляют с помощью специальных траверс. При проведении погрузочно-разгрузочных работ БКУ стропуют только за цапфы монтажных штуперов, а при их отсутствии с помощью специальных хомутов. Погрузку и разгрузку БКУ проводят двумя способами: с помощью кранов (крановый способ) и бескрановым способом с применением разборной (секционной) наклонной эстакады (рис. 81). Эстакада позволяет совместить и соединить между собой погрузоч-но-разгрузочные площадки различной высоты. Так, с применением одной секции наклонной эстакады можно проводить

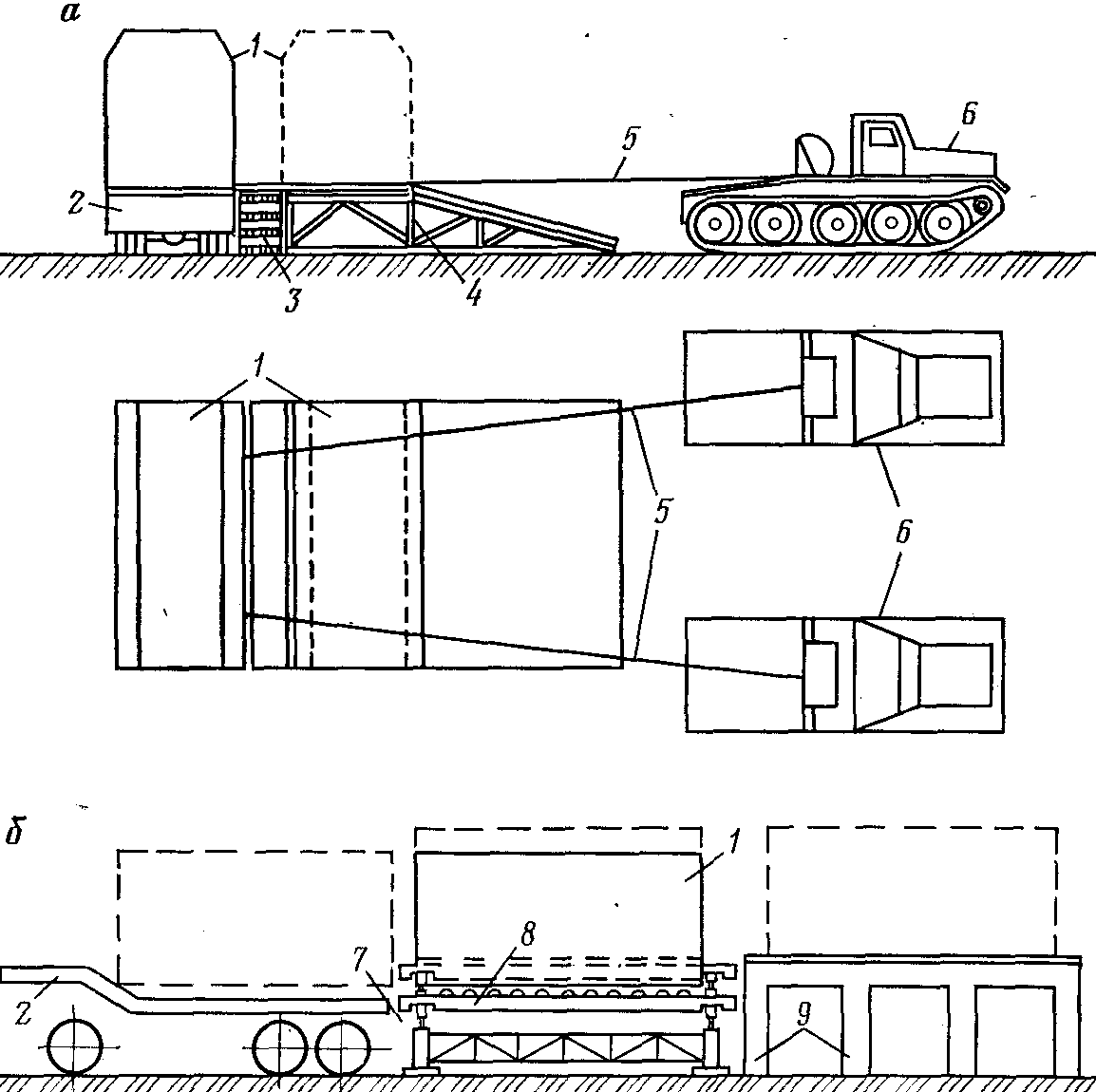

Рис. 81. Схемы транспорта, погрузки, разгрузки и монтажа блочных устройств:
а — надвижка трелевочным трактором по инвентарной эстакаде; б — эстакада с изменяемыми высотой и углом наклона; 1 — блок; 2 — трейлер; 3 — шпальная клетка; 4 — инвентарная эстакада; 5 — трос; 6 — трелевочный трактор; 7 — пространственная ферма эстакады с домкратными устройствами; 8 — роликовый стол; 9 — фундамент
погрузочно-разгрузочные операции с полуприцепа, двух секций — с платформы железнодорожного состава, с трейлеров и самолета АН-12, трех секций — с самолета АН-22. Наклонная
35. Тягодинамический расчёт при транспортировке СБ на термолыжах.
1.
Расчёт тягов. усил. при страгив. СБ с
места:
,
где 1,5 – к-т страгив. с места; Qс–
вес СБ; Qл–
вес пары лыж; μ– к-т трения-скольж.
термолыж (0,14).
2.
Определ. тяг. усил. при дв-ии на горном
уч-ке:
.
3.
Определ. тяг. усил. при перемещ. на
подъёме:
α– угол подъёма.
4. Определ. усил. подстраховки при спусках:
.
5.
Расчёт кол-ва тягов. средств:
где FT–
усил. тягача; kc–
к-т не согласов. работы тяг.
6. Определ. угла гравитац. спуска СБ на термолыжах: Qг>Qв – СБ нач. движ. по уклону. Рисунок 1.
Qsinα
> Qcosα·μ,
36. Тягогово-динамический расчет при транспортировке суперблока на УВП (1).
Результирующее сопротивление опред. по формуле:
R=Rго+Rл Rст+Rаэ+Rи+R б.э.+Rпр;
Rго–сопротивление движению из-за трения гибкого ограждения в местах трения с опорной поверх.;
Rл–сопротивление движению за счет трения лыж и днища;
Rст–стягивающие усилия (+ на подъеме);
Rаэ- аэродинамическое сопротивление;
Rи- импульсное сопротивление;
Rб.э.- бульдозерный эффект;
Rпр- дополнительное сопр. при сдвиге лыж и днища с места.
Rго=Kтрbст(L+B)qвп;
Kтр- коэф. трения гибкого ограждения о грунт;
Kтр=0,15…0,3.
bст-размер нижнего яруса гибкого ограждения;
B,L-ширина и длина УВП;
qвп- давление внутри воздушной подушки.
Rл=Kтр.сQ(1-Y);
Kтр.с-коэф. трения стали о грунт;
Q- вес суперблока с воздушной подушкой;
Y-коэф. разгрузки;
Y= Qвп/Q;
Y=0,6…0,9;
Qвп- вес блока восприним. возд. подушкой;
Qвп=qAвп;
Авп- площадь камеры ВП.
Rст=Qsin;
Rаэ=0,5cAлсV²;
с-коэф. аэродин. сопротивления суперблока(с=0,8);
- плотность воздуха, =0,122 кг/м³;
Aлс- площадь лобового сопротивл. суперблока;
V- скорость ветра.
Rпр=kRл;
k=0,45.
Определение кол-ва тяговых средств.
n=(RKс)/Fт;
Fт- усилие тягача по сцеплению с грунтом;
Fт=Pтf;
Pт- вес тягача;
f- коэф. сцепления с грунтом, f=0,5;
Kс- коэф. согласованности работы тягачей
