2.4 Составление таблиц маршрутизации
Протокол RIP (Routing Information Protocol – протокол маршрутной информации) является внутренним протоколом маршрутизации дистанционно-векторного типа, он представляет собой один из наиболее ранних протоколов обмена маршрутной информацией и до сих пор чрезвычайно распространен в вычислительных сетях ввиду простоты реализации. Кроме версии RIP для сетей TCP/IP существует также версия RIP для сетей IPX/SPX компании Novell.

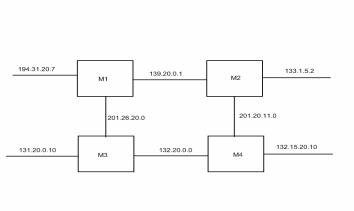

Схема маршрутизаторов:
Таблица IP адресов портов каждого маршрутизатора:
Номер Маршрутизатора |
Номер Порта |
IP Порта |
1 |
1 |
194.31.20.4 |
|
2 |
139.15.20.2 |
|
3 |
201.26.20.3 |
2 |
1 |
139.20.0.201 |
|
2 |
133.1.5.7 |
|
3 |
201.20.11.3 |
3 |
1 |
201.26.20.9 |
|
2 |
132.20.0.13 |
|
3 |
131.20.0.7 |
4 |
1 |
132.20.0.76 |
|
2 |
201.20.11.36 |
|
3 |
132.15.20.3 |
Финальные таблицы маршрутизации:
Номер сети |
Адрес следующего |
Порт |
Расстояние |
маршрутизатора |
|||
M1 |
|
|
|
194.31.20.7 |
194.31.20.4 |
1 |
1 |
139.20.0.1 |
139.15.20.2 |
2 |
1 |
133.1.5.2 |
139.20.0.201 |
2 |
2 |
201.26.20.0 |
201.26.20.3 |
3 |
1 |
201.20.11.0 |
139.20.0.201 |
2 |
2 |
131.20.0.10 |
201.26.20.9 |
3 |
2 |
132.20.0.0 |
201.26.20.9 |
3 |
2 |
132.15.20.10 |
139.20.0.201 |
2 |
3 |
M2 |
|
|
|
194.31.20.7 |
139.15.20.2 |
1 |
2 |
139.20.0.1 |
139.20.0.201 |
1 |
1 |
133.1.5.2 |
133.1.5.7 |
2 |
1 |
201.26.20.0 |
139.15.20.2 |
1 |
2 |
201.20.11.0 |
201.20.11.3 |
3 |
1 |
131.20.0.10 |
139.15.20.2 |
1 |
3 |
132.20.0.0 |
201.20.11.36 |
3 |
2 |
132.15.20.10 |
201.20.11.36 |
3 |
2 |
M3 |
|
|
|
194.31.20.7 |
201.26.20.3 |
1 |
2 |
139.20.0.1 |
201.26.20.3 |
1 |
2 |
133.1.5.2 |
201.26.20.3 |
1 |
3 |
201.26.20.0 |
201.26.20.9 |
1 |
1 |
201.20.11.0 |
132.20.0.76 |
2 |
2 |
131.20.0.10 |
131.20.0.7 |
3 |
1 |
132.20.0.0 |
132.20.0.13 |
2 |
1 |
132.15.20.10 |
132.20.0.76 |
2 |
2 |
Номер сети |
Адрес следующего |
Порт |
Расстояние |
M4 |
|
|
|
194.31.20.7 |
132.20.0.13 |
1 |
3 |
139.20.0.1 |
201.20.11.3 |
2 |
2 |
133.1.5.2 |
201.20.11.3 |
2 |
2 |
201.26.20.0 |
132.20.0.13 |
1 |
2 |
201.20.11.0 |
201.20.11.36 |
2 |
1 |
131.20.0.10 |
132.20.0.13 |
1 |
2 |
132.20.0.0 |
132.20.0.76 |
1 |
1 |
132.15.20.10 |
132.15.20.3 |
3 |
1 |
