Введение

Локальная сеть – это группа из нескольких компьютеров, соединенных посредством кабелей (иногда также телефонных линий или радиоканалов), используемых для передачи информации между компьютерами. Для соединения компьютеров в локальную сеть необходимо сетевое оборудование и программное обеспечение.

Назначение всех компьютерных сетей можно выразить двумя словами: совместный доступ (или совместное использование). Прежде всего, имеется в виду совместный доступ к данным. Людям, работающим над одним проектом, приходится постоянно использовать данные, создаваемые коллегами. Благодаря локальной сети разные люди могут работать над одним проектом не по очереди, а одновременно.

Локальная сеть предоставляет возможность совместного использования оборудования. Часто дешевле создать локальную сеть и установить один принтер на все подразделение, чем приобретать по принтеру для каждого рабочего места. Файловый сервер сети позволяет обеспечить совместный доступ к программам. Оборудование, программы и данные объединяют одним термином: ресурсы. Можно считать, что основное назначение локальной сети – доступ к ресурсам. У локальной сети есть также и административная функция. Контролировать ход работ в сети проще, чем иметь дело с множеством автономных компьютеров.

В ходе выполнения курсовой работы была разработана модель локальной вычислительной сети предприятия «Автовокзал», проведена оценка работоспособности сети и рассчитаны основные показатели надежности использованного оборудования.

1 Исследовательская часть

1.1 Организационно-штатная структура пассажирского автотранспортного предприятия

Автотранспортное объединение является головным предприятием, занимающимся пассажирскими перевозками по городским, междугородним и международным маршрутам.

В качестве структурных подразделений данного предприятия являются автоколонны, которые базируются практически во всех городах. Рассмотрим структурную организацию автоколонн.

На территории автоколонны располагаются боксы для хранения и ремонта автобусов. Хранение автобусов в летнее время производится на открытой стоянке, а в зимнее в отапливаемых боксах.

Также на территории автоколонны расположены два склада, один для горюче-смазочных материалов, второй для запасных частей.

Тепло и электроэнергия подводятся от городских сетей.

Структура управления предприятием показана на рисунке 1.

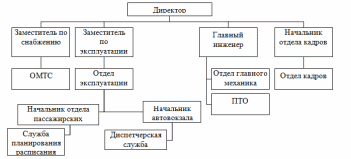

Рисунок 1 - Структура управления предприятием

Как видно из данной структуры, управление автоколонной построено по иерархическому принципу. Во главе стоит директор, который обеспечивает управление на основе служб и отделов, которые непосредственно подчинены заместителям директора по различным направлениям. Основными компонентами, обеспечивающими бесперебойную перевозку пассажиров по различным направлениям, являются отдел пассажирских перевозок и автовокзал. Планирование расписания осуществляется на базе персональных компьютеров, которые расположены непосредственно в отделе планирования на территории автоколонны. Как правило, планирование расписания движения автобусов осуществляется на 6 месяцев вперед, но при необходимости в расписание могут вноситься дополнительные изменения. Расписание движения в печатной форме передается в диспетчерскую службу автовокзала, а изменения передаются по мере их поступления по телефону, а затем курьером доставляются в печатной форме. Роль диспетчерской службы заключается в обеспечении выполнения расписания движения автобусов с учетом поступающих изменений, а для загородных и междугородних перевозок планирование загруженности автобусов с выдачей кассовых билетов, в том числе и бронирование мест.
