Основные технологии очистки сбросов в гидросферу

Механические методы очистки:

Физико-химические методы очистки: флотация, адсорбция, ионный обмен.

Биологические методы очистки: Аэрационная очистка, поля фильтрации, биологические пруды:

3.   Степень поражения током в промышленных электросетях зависит от типа электрической сети и схемы включения человека в электросеть. В промышленности предпочтение отдается 4-х проводным 3-х фазным сетям с заземленной нейтралью, т.к. они позволяют запитывать оборудование как линейным, так и фазным напряжением (220 и 380В). В кабелях в качестве заземленной нейтрали используют стальную оплетку кабеля или отдельную жилу.

  1. Однофазное прикосновение

    1. О днофазное прикосновение в трехфазной сети с заземленной нейтралью – Электроток Ih проходит через тело человека прикоснувшегося к фазе и через пол и землю замыкает цепь до заземления фазы.

где: Rн – сопротивление заземления нейтрали (Rн ≤ 4 Ом); Rh – сопротивление человека (Rh = 1000 Ом); rп, rоб , rод – сопротивление пола, обуви, одежды.

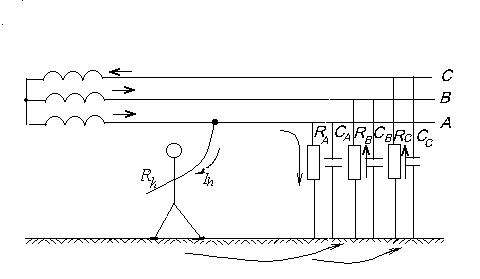

    1. Однофазное прикосновение в трехфазной сети с изолированной нейтралью - Электроток проходит через тело человека прикоснувшегося к фазе и через пол и землю замыкает цепь до изоляции проводников. То есть в сетях с изолированной нейтралью условия электробезопасности определяются сопротивлением изоляции и емкостным сопротивлением проводников фазы относительно земли.

Если Сф  0, характерно в сетях небольшой протяженности, то Ih = Uф / (Rh + Rф/3), где Rф – сопротивление изоляции,

Если Rф бескон и Сф велико (кабельные сети), то Ih = Uф / SQR(Rh2 + (ХС/3)2)

,где ХС – емкостное сопротивление сети,

При аварийном режиме и пробое изоляции на корпус электроустановки для обоих типов сетей ток, проходящий через человека одинаков и равен:

  1. Двухфазное прикосновение:

Человек касается одновременно 2-х фаз, электроток идет от одной фазы, через тело человека к другой фазе.

Uл = Uф * SQR(3)

Ih = Uл / Rh

П ри однофазном прикосновении Ih = 220/(1000+4) = 220 мА

При двухфазном прикосновении Ih = 220*SQR(3)/1000 = 380 мА

То есть двухфазное прикосновение во много раз опаснее однофазного.

Напряжение прикосновения и напяжение шага

П ри замыкании электроустановок на корпус или падения проводника на землю, на поверхность выносится потенциал , который растекается от места падения обратно пропорционально расстоянию Х.

Напряжение прикосновенияэто напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека. Численно оно равно разности потенциалов корпуса и точек грунта, в которых находятся ноги человека, :

;

; ; ,

где – удельное сопротивление грунта;

r – радиус условного полусферического заземлителя;

– коэффициент напряжения прикосновения. В пределах зоны растекания тока меньше единицы, а за пределами этой зоны равен единице. Напряжение прикосновения увеличивается по мере удаления от заземлителя, и за пределами зоны растекания тока оно равно напряжению на корпусе оборудования.

Ток, протекающий через тело человека при прикосновении,

.

Напряжение шага разность потенциалов, обусловленная растеканием тока замыкания на землю, между точками цепи тока, находящихся на расстоянии шага а, которых одновременно касается ногами человек.

; ; ; ,

где ш – коэффициент шагового напряжения.

Напряжение шага зависит от потенциала замыкания и удельного сопротивления грунта, а также расстояния от заземлителя и ширины шага.

Напряжение шага максимально у заземлителя и уменьшается по мере удаления от заземлителя; вне поля растекания оно равно нулю.

Ток, обусловленный напряжением шага,

.
