Додаток б

Значення коефіцієнтів для визначення зусиль в нерозрізних рівнопролітних балках

Таблиця Б.1

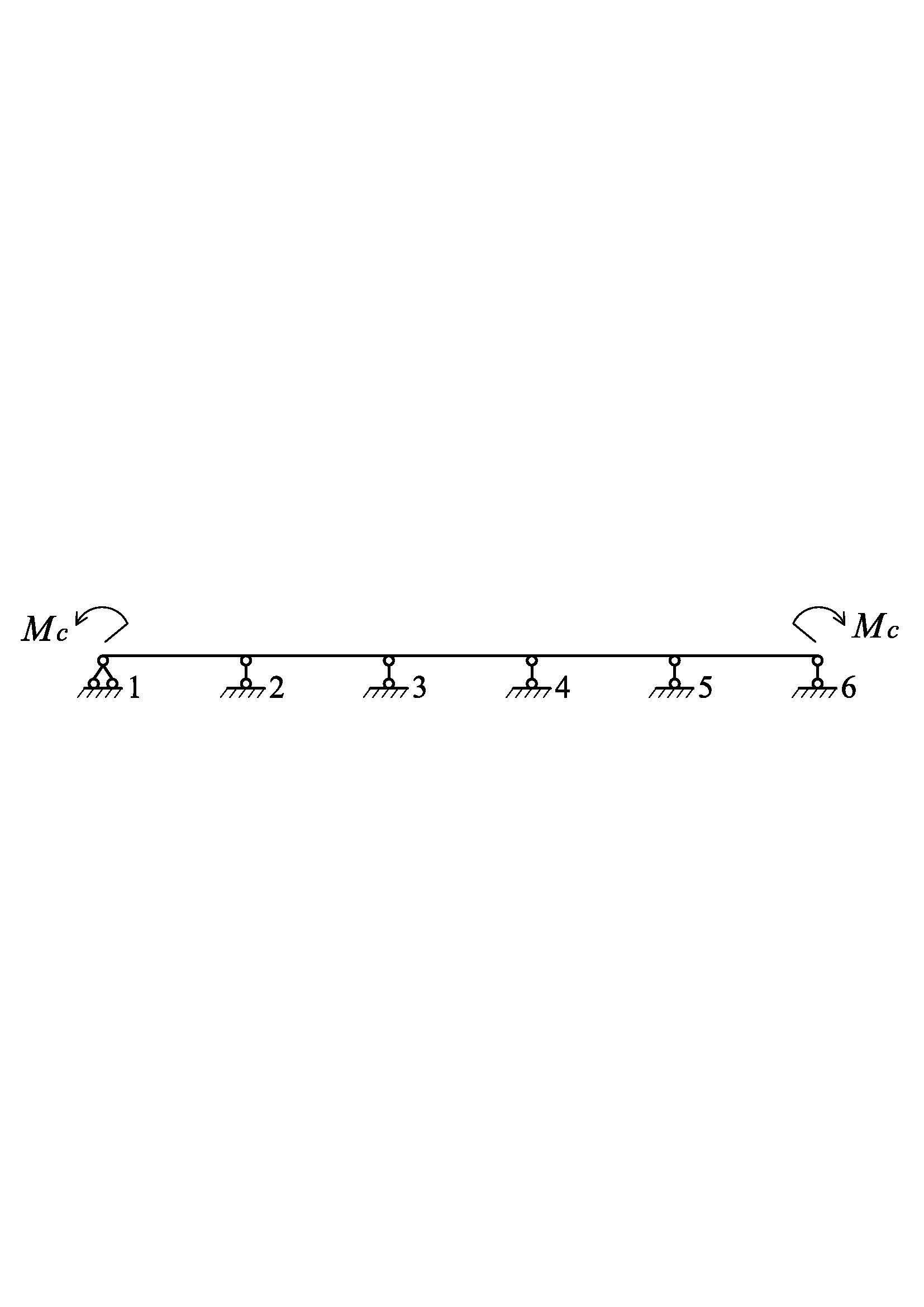

Значення коефіцієнтів для визначення зусиль в нерозрізних балках завантажених по кінцях моментами

Зусилля	Позначення	Значення коефіцієнтів при кількості прольотів				Множ-ник
		2	3	4	5
Згинальні моменти на опорах	М_с1	-1,000	-1,000	-1,000	-1,000	│М_с│
	М_с2	0,500^¹	0,200	0,286	0,263
	М_с3	-1,000	0,200	-0,143	-0,051
	М_с4	-	1,000	0,289	-0,051
	М_с5	-	-	-1,000	0,263
	М_с6	-	-	-	-1,000
Поперечні зусилля на опорах	Q_1-2	1,500	1,200	1,286	1,263	│М_с│ l
	Q_2-3	1,500	0,000	-0,427	-0,314
	Q_3-4	-	-1,200	0,427	0,000
	Q_4-5	-	-	-1,286	0,314
	Q_5-6	-	-	-	-1,263

Таблиця Б.2

Значення коефіцієнтів для визначення зусиль в нерозрізних балках завантажених рівномірно розподіленим навантаженням

Зусилля	Позначення	Значення коефіцієнтів при кількості прольотів				Множ-ник
		2	3	4	5
Згинальні моменти на опорах	М_q₁	0,000	0,000	0,000	0,000	q_b·l²
	М_q₂	-0,125	-0,100	-0,107	-0,105
	М_q₃	0,000	-0,100	-0,071	-0,080
	М_q₄	-	0,000	-0,107	-0,080
	М_q₅	-	-	0,000	-0,105
	М_q₆	-	-	-	0,000
Поперечні зусилля на опорах	Q_1-2	0,375	0,400	0,393	0,395	q_b·l
	Q₂_л	0,625	0,600	0,607	0,605
	Q_2п	-	0,500	0,566	0,526
	Q₃	-	-	0,464	0,474
	Q₄	-	-		0,474
