6.4. Універсальна платформа доступу watson

Устаткування хDSL-модемів і різноманітних мультиплексорів серії WATSON швейцарського виробництва на вітчизняному ринку представляє київська компанія „ВАКСон-Телеком”. Це могутній гнучкий багатофункціональний пристрій, що дозволяє вирішити наступні задачі:

1. Підключення відомчих комутаційних станцій до телефонної мережі загального користування;

2. Підключення базових станцій стільникових радіо-телефонних мереж до центрів комутації;

3. Підключення філій організацій до центрального офісу;

4. Підключення окремих абонентів локальної мережі і цифрових абонентських виносів до шлюзів інтернет провайдерів;

Серія цієї платформи представлена устаткуванням WATSON -3, -4, -5; -FQ; -Links, а також різними мультиплексорами: волоконно-оптичних (BO) рівня STM-1; FOT-155 (16Е1); абонентський мультиплексор DLC-1100E (60...1920 АЛ).

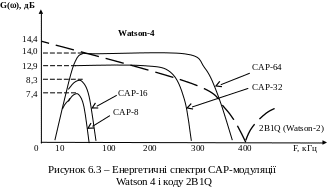

Сьогодні в модемах WATSON застосовуються методи кодування: 2B1Q, CAP, TC-РAM. Це дозволило звузити смугу частот лінійного сигналу, підвищити ефективність передачі і поліпшити електромагнітну сумісність при роботі по багатопарному кабелю. Порівняння енергетичних характеристик спектрів лінійних сигналів серії WATSON в залежності від методів кодування (див. рис. 6.3 і 6.4).

6.4.1 Основні підсистеми і їх характеристики: watson-2, watson-3, watson-4-Multispeed, watson-fo; watson Links

Підсистема WATSON-3 перевершує на 25% аналогічні підсистеми по дальності. Модеми дозволяють по 2-м парам АЛ (d=1,2 мм) організувати передачу ЦП Е1 на відстань до 20 км без регенераторів. При включенні одного регенератора дальність зв'язку збільшується до 30 км по проводах діаметром 1,2 мм. Основне застосування:

• організація цифрових каналів зі швидкістю 1168 і 2064 кбіт/с;

• з'єднання LAN і PBX;

• високошвидкісний доступ до мереж IP, FR, ISDN, ATM;

• відео-конференцзв'язок;

• організація зв'язку між БС мобільних мереж;

• з'єднання КС потоками Е1.

Підсистемою WATSON-4 використовується технологія MSDSL з адаптацією швидкості від 64 до 2064 кбіт/с. Працює по одній парі проводів. Якщо діаметр жил 1,2 мм – дальність зв'язку без регенераторів до 52 км. Адаптивність до ліній різної якості забезпечується:

• рівнями передачі і прийому;

• швидкістю передачі при необхідній імовірності похибки;

• адаптацією смуги частот або методу кодування.

Основне застосування підсистеми WATSON 4:

• організація каналів кратних 64 кбіт/с;

• організація ЦП до швидкості 2064 кбіт/с для ПД і телефонії по одній мідній парі;

• високошвидкісний доступ IP, FR, ATM;

• відео-конференцзв'язок;

• з'єднання комутаційних станцій потоками Е1;

• організація зв'язку між БС мобільних мереж.

Підсистема WATSON-5 – це SDSL модем, забезпечуючий швидкість передачі 2064 кбіт/с по одній мідній парі АЛ і 4128 кбіт/с по двом парам АЛ при дальності зв'язку до 16 км при d=1,2 мм. Доцільне застосування для мультисервісних додатків, крім застосувань аналогічних модему WATSON-4. Забезпечує розподіл телефонного трафіку і ЦП від вузла доступу в різних напрямках.

Підсистема WATSON-FO – по мідних лініях працює за технологіями HDSL і MSDSL та CMI – по оптичному кабелю. Реалізується швидкість 2064 кбіт/с. Забезпечує доступ на гібридних мережах. По ОК при α=0,5 дБ/км дальність зв'язку до 40 км і при α=0,4 дБ/км – до 50 км без регенераторів.

Застосування:

• організація зв'язку з віддаленими об'єктами по оптичному волокну;

• організація зв'язку на об'єктах з підвищеною вибухонебезпечністю (шахти і хімвиробництва).

Підсистема WATSON-Links використовує технології MDSL, швидкість передачі від 144 до 2064 кбіт/с. Забезпечує заміну СП з ЧРК типу К-60, КАМА, К-12 і ін.. Довжина регенераційної ділянки відповідає довжині підсилювальної ділянки СП з ЧРК, забезпечує дистанційне живлення НРП до 10 шт. Є канали службового зв'язку і впроваджені функції дистанційного керування і діагностики. Підсистема складається з устаткування:

- лінійного тракту (ОЛТ);

- високовольтного інтерфейсу;

- дистанційного живлення і регенерації;

- модуля лінійного закінчення;

- 2-х модулів лінійного прийомопередавача і високовольтного інтерфейсу.

Керування швидкістю передачі здійснюється вручну з консолі керування. Основні пераметри підсистем платформи WATSON приведено в табл. 6.1.

Таблиця 6.1 – Технічні параметри підсистем платформи WATSON

Підсистема Параметр		Watson 2 (2 пари)	Watson 3 (2 пари)	Watson 4 (1 пара)	Watson 5 (1-2 пари)	Watson FO (2 ОВ)	Watson Links (СП з ЧРК)
1.Лінійний код		2B1Q	CAP-64	CAP8-64	CAP128 TC-PAM	CMI	CAP8-128
2.Технологія		HDSL	HDSL	MSDSL	SDSL	MSDSL HDSL	MSDSL
3.Дальн. передачі,км	0,4	4	3,9	-	-	ОВ<50	-
	0,5	-	6,0	8,8-4,7	6,8	ОВ<40	-
АЛ (d,мм) ОВ (ά,дБ/км)	0,6	8	-	-	-	-	-
	0,8	12	11,4	12-6	-	-	-
	1,2	-	20	52-14	16	-	<23
4. Швидкість передачі, кбіт/с		2048	1068; 2064	144, 272, 400, 578, 784, 1040 1552, 2064	2064 – 1 пари 4128 - пари	2064	144, 272, 400, 578, 784, 1040 1552, 2064
5.Інтерфейси (на вибір)		G.703;G.704 PRI	V.35,V.36 X.21, G.703;G.704; PRI	V.35,V.36 X.21, G.703;G.704; PRI Ethernet 10 Base T	V.35,V.36 X.21, G.703;G.704; PRI Ethernet 10 Base T	FC/PC λ = 1300 нм G.703; G.704;	G.703, проз. режим
6. Смуга частот, кГц		0-400	10-340	10-80 10-430	0-430	-	10-90 30-390
7. Розрахункова частота, кГц		260	150	40 … 260	260	-	40 … 260
