5.7.3. Структура циклів передачі в зустрічних напрямках

Логічні канали ADSL комбінуються і розподіляються відповідно до кадрової і зверхкадрової структури ADSL. Зверхкадр (зверхцикл) має тривалість 17 мс і складається з 68-ми кадрів (циклів) інформаційних і одного кадру синхронізуючого. Частота проходження кадрів 4,0588 кГц. Частота проходження інформаційних кадрів – 4 кГц.

Структура інформаційних кадрів має вид (рис. 5.21).

Інформація швидкого тракту			Інформація перестановочного тракту
Службова	Дані	Службова	Службова	Дані	Службова

Рисунок 5.21

Детальна структура напівкадру нисхідного і висхідного напрямків передачі швидкого тракту приведена на рис. 5.22:

Швидкий байт	Інформаційні байти				Інформаційні байти			Байт AEX	Байт LEX
	AS0	AS1	AS2	AS3	LS0	LS1	LS2

Швидкий байт	Інформаційні байти			Байт LEX
	LS0	LS1	LS2

“Швидкий” байт, у залежності від номера кадру (0...67) виконує чотири функції:

1. передача перевірки CRC-коду для зверхкадру;

2. перенесення індикаторних біт;

3. перенесення внутрішнього робочого каналу ЕОС;

4. перенесення інформації керування синхронізацією з метою синхронізації логічного каналу зі швидкістю користувача.

Так як розподіл інформації в кадрах здійснюється з частотою 4 кГц, то швидкість передачі даних кратна 48=32 кбіт/с. Фактична швидкість по інформаційному каналі наступна: В= n біт на кадр8 біт / байт4000 кадрів/с.

Нисхідна з ATU-C (СНК) структура кадру ADSL на основі транспортного класу 1 приведена на рис. 5.23а. В ньому присутній «швидкий» байт, а байти даних запитуються з даних, що чергуються. Для транспортного класу 2М-1 структура кадру приведена на рис. 5.23б (у дужках зазначено кількість байт).

« Швидкий» байт (1)

AS0 (96)

AS1 (96)

LS0 (2)

Байти AEX, LEX (2)

«Швидкий» байт (1)

AS0 (64)

AS1 (64)

AS2 (64)

LS0 (2)

Байти AEX, LEX (2)

5.7.4. Технології кодування цифрового лінійного сигналу в adsl

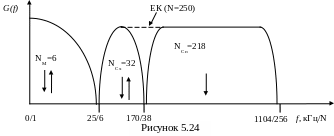

В ADSL стандартизовано технологію модуляції DMT (дискретне багаточастотне кодування). За допомогою цієї технології смуга частот до 1.1 МГц розподіляється на частотні підканали з Fпк= 4,3125 кГц. Число підканалів дорівнює 256. Підканали 1 – 6 у смузі 0 – 25,875 кГц призначені для передачі мовних сигналів, наступні 32 підканали – для передачі інформації у висхідному напрямку, а інші 218 (250) – для спадного потоку. Підканали передачі інформації у висхідному напрямку займають нижню смугу частот. Так як потужність АНК обмежена, загасання АЛ менше, а потужність шуму більше за рахунок перехресних завад ( див. рис. 5.24).

Переваги DMT у порівнянні з CAP наступні:

1. DMT є більш гнучкою по адаптації швидкості і забезпечує кратність 32 кбіт/с, у той час як САР кратна 340 кбіт/с;

2. Досягається велика пропускна здатність і завадозахищеність, тому щодозволяє відключати сильно спотворені підканали (за рахунок впливу АМ-радіостанцsй);

3. DMT працює більш стійко на різних типах ліній;

4. Підтримується сумісність на основі стандартів з декількома варіантами та інтерпритаціями.
