3.2.5. Стандарт Gshdsl
Для реалізації HDSL-2 розглядається симетрична передача з ехо-компенсатором (SEC) і частотне мультиплексування (FDM), але вони мають недоліки:
SEC – серйозні обмеження в умовах завад на ближньому кінці, тому неприйнятна для масового застосування;
FDM – не має недоліку SEC, але вимагає більш широкої смуги частот і не забезпечує вимог по ЕМС із системами інших технологій.

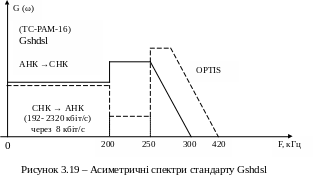

Тому HDSL-2 – система з непереривчастим, але асиметричним розподілом спектральної щільності лінійного сигналу переданого в різних напрямках (див. рис. 3.19), що використовує модуляцію ТС-РАМ. Ідея асиметричності розподілу спектру, що одержала назву OPTIS, є основою HDSL-2 і Gshdsl. Особливості формування OPTIS слідуючі:
– у смузі 0-200 кГц спектральні щільності сигналів однакові;
–
у смузі 200-250 кГц
спектральна щільність сигналу СНК у
порівнянні з АНК зменшена. Тому перехідні
завади на БК в обох смугах частот
однакові. Крім того знижується вплив
на сигнал від АНК у цій смузі частот, а
також поліпшується відношення
сигнал/завада.
На вході АНК відношення сигнал/завада не погіршується по наступних причинах:
смуга сигналу від СНК збільшується до 420 кГц;
АНК просторово рознесені, що також зменшує перехідні завади;
так як в смузі 250-420 кГц сигнал від СНК максимальний, а сигнал від АНК майже відсутній, то відношення С/З на вході АНК – високе.
Зазначена форма сигналу оптимальна, не тільки у випадку паралельної роботи декількох HDSL-2, але буде оптимальна і при роботі з ADSL, тому що сигнал від АНК вище частоти 250 кГц, де зосереджена основна потужність ADSL, подавлено. По розрахунках завади від сигналу СНК у HDSL-2 менше завад HDSL, що працює по 2-х парах АЛ і істотно менше HDSL, що використовує код 2B1Q і одну пару АЛ.
В основу стандарту Gshdsl покладені ідеї HDSL-2, що одержали подальший розвиток у зниженні впливу на лінії ADSL при швидкостях передачі вище 784 кбіт/с.
З метою підтримки користувачів різного рівня в Gshdsl вирішили забезпечити можливість вибору швидкості в діапазоні 192-2320 кбіт/с через 8 кбіт/с. Завдяки цьому оператор може вибудувати маркетингову політику найбільш оптимальну в умовах реальної мережі. При зменшенні швидкості можна збільшити дальність, коли установка регенераторів неможлива. Крім того в Gshdsl передбачено можливість роботи по 2-м парам одночасно зі збільшенням швидкості до 4624 кбіт/с (див. табл. 3.2.).
Таблиця 3.2
Кількість пар |
1 |
2 |
||
В, кбіт/с |
192 |
232 |
384 |
4624 |
Дальність, км (d = 0,4мм) |
<6 |
<2 |
6 |
<2 |
Для забезпечення взаємної сумісності устаткування різних виробників з технологію Gshdsl впроваджено (інкорпоровано) стандарт G.hs.bis (G.844.1), який описує процедуру ініціалізації з'єднання. Передбачено два варіанти процедури:
СНК диктує параметри з'єднання АНК;
СНК і АНК «домовляються» про швидкість передачі з урахуванням параметрів АЛ.
Для гарантованого з'єднання застосовуються низька швидкість передачі й один із класичних методів модуляції (DPSK).
Сумісність забезпечується можливістю роботи з такими протоколами, як Е1, АТМ, IP, PCM, ISDN. При цьому обмежено максимальну затримку даних не більш 500 мс, і найбільш використовуваними додатками цього виду є: передача голосу VoDSL у всіх різновидах (РСМ – ОЦК; VoIP – голос через IP; VoATM – голос через АТМ) і відеоконференцзв’язок.
Відзначимо, що передача голосу і відеоконференцзв’язок вимагають симетричних потоків даних в зустрічних напрямках. G.shdsl найбільше підходить для абонентського доступу, тому що при максимальній швидкості дозволяє організувати до 36 КТЧ, а в ADSL, де обмежуючим фактором є швидкість передачі від АНК (640 кбіт/с) можна організувати максимум дев'ять КТЧ не залишаючи місця для передачі даних.
Достоїнства технології Gshdsl наступні:
Використання ґратчастих (Trellis) кодів у ТС-РАМ дає виграш по захищеності в 5 дБ і сумарний виграш 30% у порівнянні з HDSL-технологією;
Збільшення швидкості передачі на 35-45% при однаковій дальності, і на 15-20% збільшення дальності при однаковій швидкості;
Зниження вартості до 30% для модемів і до 40% для регенераторів;
Успішно вирішена задача зниження енергоспоживання – дуже важлива задача, тому що технологія працює по одній парі АЛ, а також знижена потужність, що розсіюється, що вирішує задачу створення високо-інтегрированого (універсального) устаткування СНК;
Вирішено питання сумісності устаткування різних постачальників.
