2. Определение скоростной модели по всп
Определение скоростной модели продольных волн выполняется по первым вступлениям на записях продольного ВСП. Определенные по сейсмической записи первые вступления tнабл с использованием координат источника xи, yи, zи и приемника xпр, yпр, zпр (данных инклинометрии) пересчитываются к пробегу волны по вертикали tв:
tв=tнабл*(zпр-zи)*[(xпр-xи)2+(yпр-yи)2+(zпр-zи)2]-1/2.
По вертикальным временам на кровле (zпрi-1) и подошве (zпрi) i-го слоя вычисляется пластовая скорость в слое Vi:
Vi=(zпрi-zпрi-1)/(tвi-tвi-1).
Вычисляются интервальная скорость (скорость пробега волны между соседними точками приема), двойное вертикальное время и средняя скорость от дневной поверхности и уровня приведения, принятого в МОГТ.
Для поперечной волны обычно определяют фазовый годограф, который затем смещают к предполагаемому положению вступлений. Результаты определения скоростной модели по поперечным волнам дополняются расчетом отношения скоростей поперечных и продольных волн γ=Vs/Vp и коэффициента Пуассона σ :
σ = [γ2-0.5]/[ γ2-1].
Результаты определения скоростной модели представляются в виде графиков и таблиц.
Билет 6

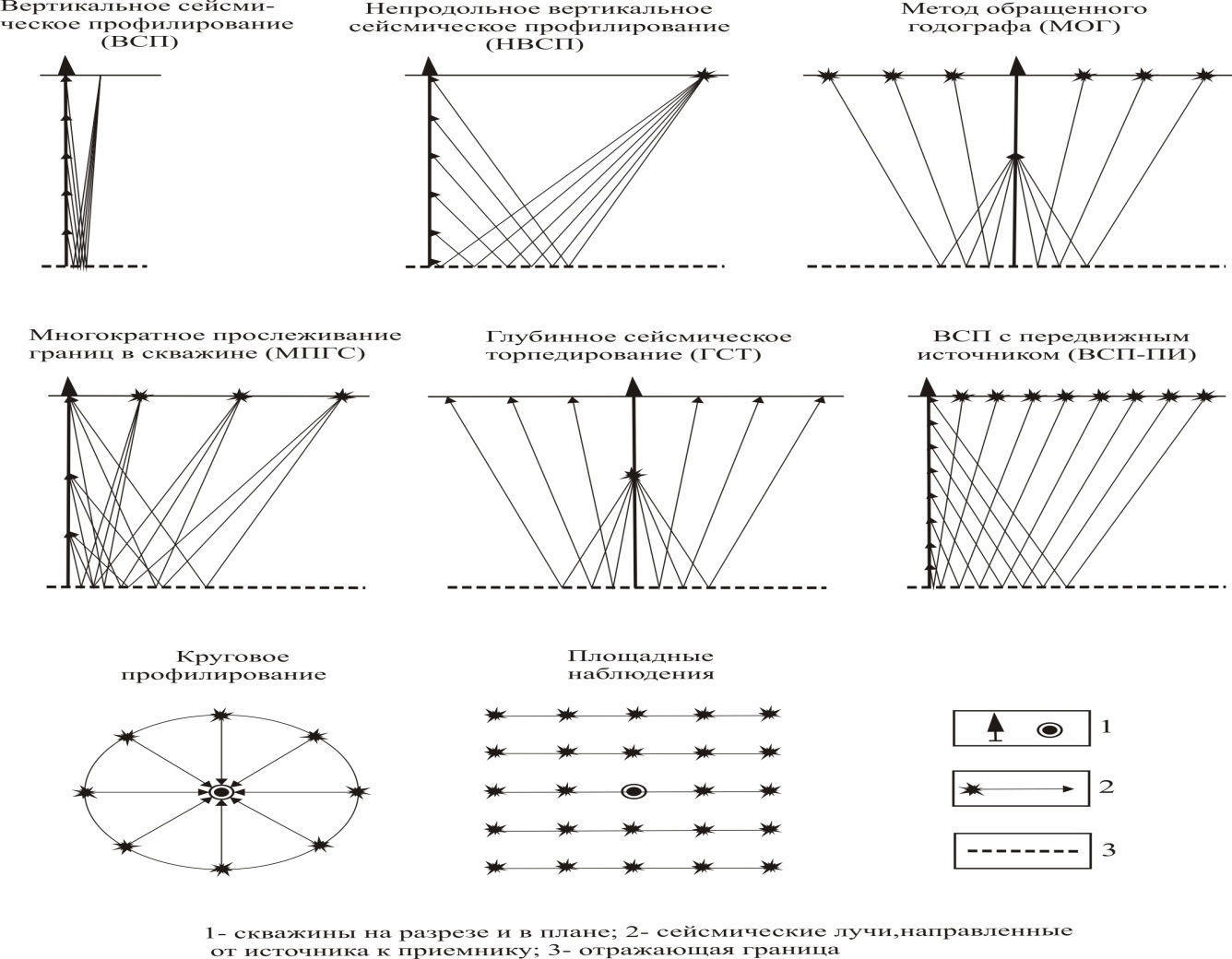

1. Системы наблюдений на отраженных волнах
Продольное ВСП: система наблюдений аналогична сейсмока-ротажу.
Непродольное ВСП: источник удаляется от устья скважины на большое расстояние.
МПГС - ВСП с несколькими источниками.
ВСП-ПИ – одновременно с прием-никами перемещаются и источники.
МОГ – приемники располагаются на фиксированных глубинах, источник перемещается вдоль поверхности.
ГСТ – источники располагаются на фиксированных глубинах, приемник перемещается вдоль поверхности.
Площадные системы: приемники в скважине, источники на поверхности
2. Стратиграфическая привязка отражений
Для стратиграфической привязки используются поле отраженных волн ВСП, пересчитанное в глубинный масштаб (глубинный разрез ВСП) или в масштаб двойного вертикального времени от уровня приведения (вывод осей синфазности отраженных волн на вертикаль, временной разрез) и рассчитанные трассы однократных отражений (коридорная сумма).
При стратиграфической привязке отражений данные ВСП сопоставляются с данными ГИС и литолого-стратиграфической колонкой, выполняется стратиграфическая индексация отражений на материалах ВСП, анализируется их форма, по годографу, приведенному к вертикали, определяется двойное вертикальное время пробега волны от уровня приведения, принятого при обработке данных наземной сейсморазведки МОГТ, до основных объектов. Полученные результаты во временном масштабе сопоставляются с временным разрезом МОГТ, выполняется анализ и стратиграфическая привязка отражений на материалах МОГТ.
Для уточнения результатов стратиграфической привязки и выяснения характера изменения свойств отражений при изменении свойств продуктивных интервалов по данным акустического и плотностного каротажа выполняется расчет синтетических сейсмограмм.
Результаты стратиграфической привязки представляются в табличной форме (глубина, двойное вертикальное время от уровня приведения, средняя скорость и динимическая характеристика основных отражений) и в графической форме.
