2. Виды селекции волнового поля при наблюдениях в скважинах

Всего существует три вида селекции волнового поля: поляризационная, частотная и кинематическая, которые могут накладываться друг на друга.

Частотная селекция. Частотная селекция выполняется с целью снижения уровня помех, разделения полей продольных и поперечных волн (в терригенных средах) и повышения разрешенности записей. Подбор оптимального частотного диапазона выполняется опытным путем. Следует учесть, что частотная фильтрация вызывает искажение формы волнового импульса, выбранный частотный диапазон должен обеспечить оптимальное сочетание степени подавления помех или повышения разрешенности записи, с одной стороны, и минимального искажения формы волнового импульса, с другой стороны.

При повышении нижней границы частотного диапазона разрешенность записи повышается, но одновременно происходит значительная перекачка энергии падающей продольной волны в фазы, образовавшиеся до первых вступлений, аналогичные изменения происходят и с отраженными волнами, что вызывает изменение формы и смещение интенсивных фаз отражений, появляются реально не существующие фазы отражений. Повышается уровень высокочастотных помех.

Как правило, сужение частотного диапазона снижает геологическую информативность сейсмических разрезов, поэтому не следует использовать ограничение реального спектра частот без острой необходимости.

Билет 4

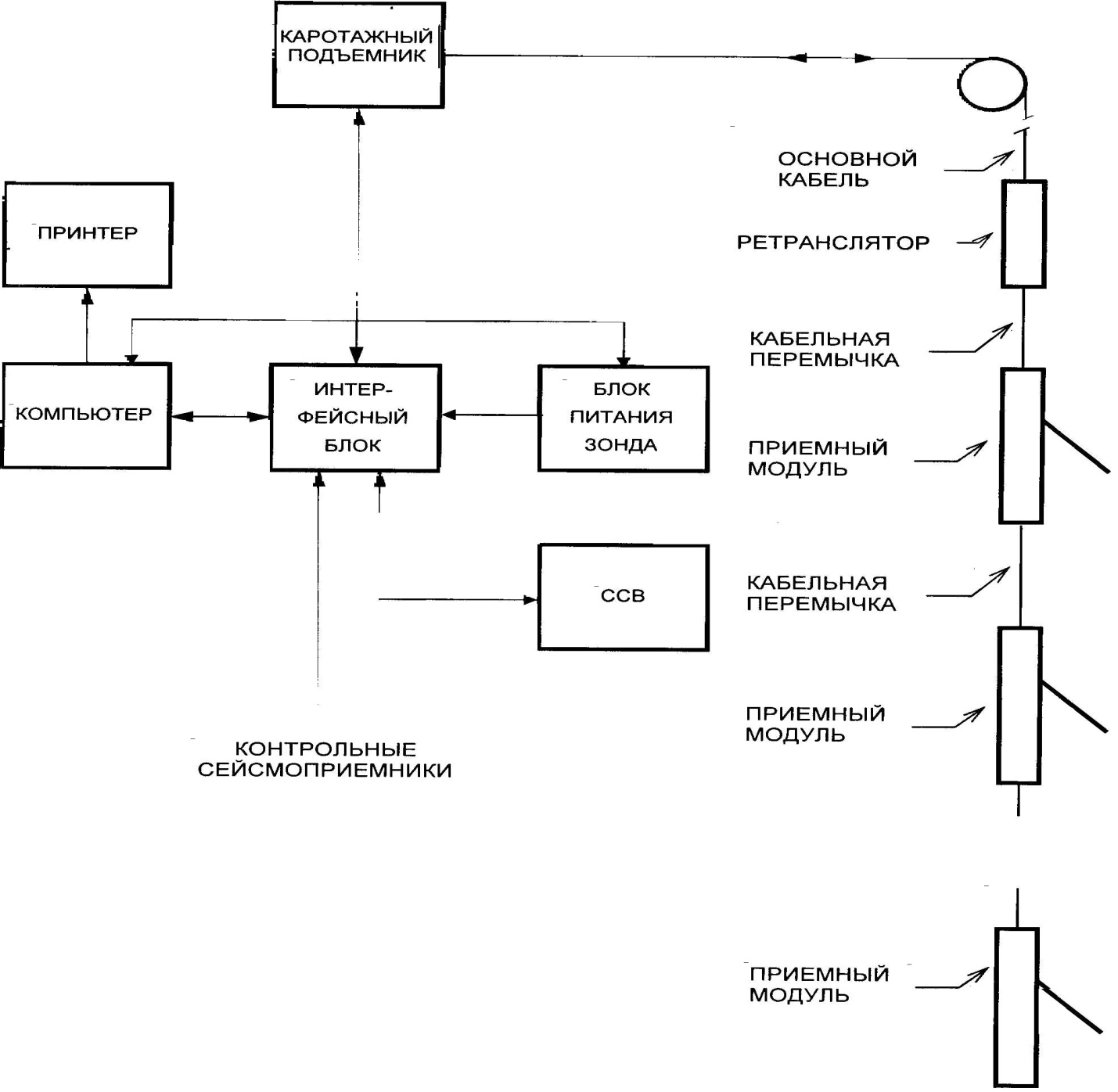

1. Основные части скважинной сейсмической аппаратуры

2. Основные процедуры графа обработки данных всп

Особенности обработки данных продольного ВСП. Обработка данных продольного ВСП имеет ряд специфических особенностей, поэтому графы обработки материалов ВСП и НВСП различаются.

Только по данным продольного ВСП определяется скоростная модель среды и ее поглощающие свойства.

С целью стратиграфической привязки отражений и сопоставления с данными наземной сейсморазведки сейсмограмма отраженных волн пересчитывается в размерность двойного времени пробега от уровня приведения, принятого при обработке данных наземной сейсморазведки (эта процедура носит название «вывод осей синфазности на вертикаль»).

С той же целью рассчитываются трассы однократных отражений («коридорное суммирование»), время пересчитывается к уровню приведения.

Иногда раздельно полученные поля падающих продольных и монотипных продольных отраженных волн накладываются друг на друга, на полученной сейсмограмме лучше видны глубины образования интенсивных потоков кратных волн.

С целью лучшей визуальной сходимости результатов могут применяться те же процедуры деконволюции, что и при обработке данных наземной сейсморазведки, хотя они не являются оптимальными для ВСП.

Билет 5

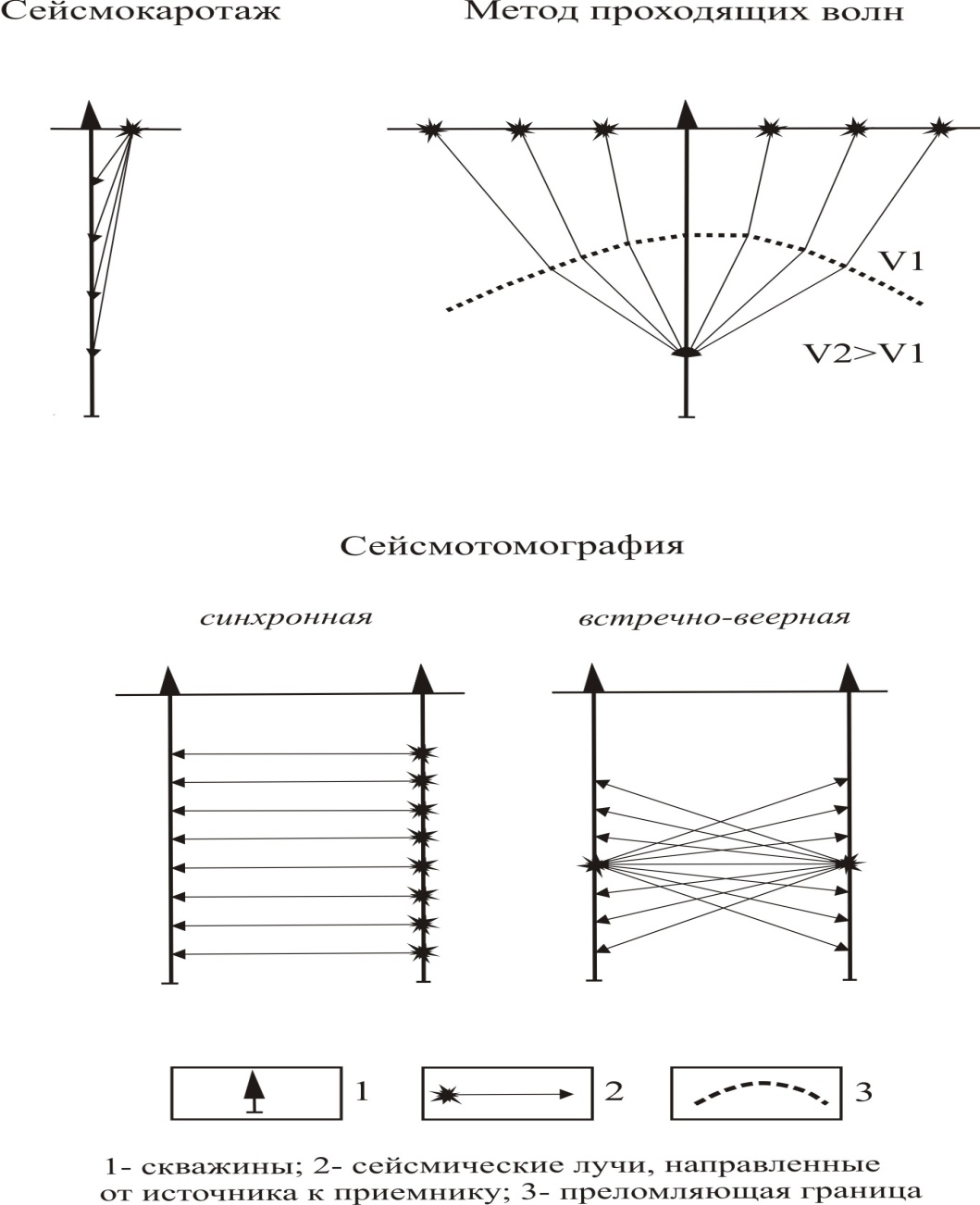

1. Системы наблюдений на проходящих волнах

• Сейсмокаротаж: источник распола-гается вблизи устья скважины, приемники перемещаются по всему стволу. Используется для определе-ния скоростных характеристик.

Метод проходящих волн: приемники располагаются на фиксированных глубинах под изучаемым объектом, источник перемещается вдоль земной поверхности. Используется для картирования поверхности с резким изменением скорости.

Сейсмотомография: детально исследуется пространство между двумя скважинами, в одну попускается зонд приемниками, в другую – скважинный источник, наблюдения выполняются при синхронном перемещении источника и приемников или при фиксирован-ном положении приемников с перемещением источника (веерная система наблюдений).
