76. Щадящие режимы работы компонентов.

Дополнительного увеличения надёжности оборудования можно достичь посредством выбора щадящих режимов работы отдельных устройств, поскольку подавляющее большинство отказов происходит вследствие электрических и тепловых перегрузок. Разумеется, выбор нового режима работы должен производиться для групп взаимосвязанных компонентов, причём правильный выбор позволит повысить срок службы критических компонентов, по каким-либо причинам избежавших отбраковочных испытаний. В общем случае, невозможно оценить все внешние факторы, воздействующие на систему в реальных условиях эксплуатации, поэтому выбор щадящего режима может стать своеобразным буфером против всех неучтённых факторов. Твёрдых правил выбора коэффициента снижения параметров не существует. В основе его принципа лежит степень надёжности конечного оборудования и связанные с этим затраты. Следует также помнить, что наложение неоправданно жёстких требований значительно увеличивает стоимость проекта, поэтому не стоит это делать в системах, не имеющих повышенных требований к надёжности.

77. Диодные ограничители.

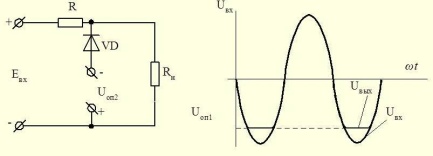

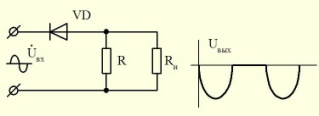

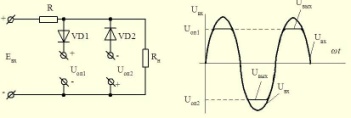

Сопротивление нагрузки должно быть намного больше сопротивления ограничителя R , а внутреннее сопротивление источника синусоидального сигнала. Для обеспечения протекания тока на интервале от 0 до , где - напряжение на диоде включённом в проводящем направлении, величина которого порядка 0,6В. Схема ограничителя сверху на нулевом уровне и осциллограммы её работы приведены на рисунке. Для обеспечения нормальной работы схемы необходимо выполнение тех же условий, что и для ограничителя снизу. Схема ограничителя уровня сверху и снизу на произвольных уровнях представляют собой комбинацию двух рассмотренных схем включённых последовательно. Параллельный диодный ограничитель снизу на произвольном уровне: Схема двухстороннего ограничителя на произвольных уровнях:

78. Транзисторный усилитель ограничитель.

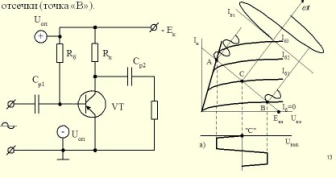

Усилитель-ограничитель представляет транзисторный ключ, который из активного режима переключается в режим отсечки и насыщения, ограничивая сигнал снизу и сверху (двухсторонний ограничитель, режим работы по постоянному току в точке С) рис.. Для ограничителя сверху рабочая точка выбирается в режиме насыщения («А»), снизу – в режиме отсечки (точка «В»).

79. Электронные ключи.

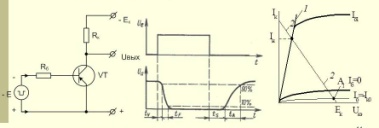

Электронные ключи входят в состав многих импульсных устройств. Основу любого электронного ключа составляет активный элемент (полупроводниковый диод, транзистор), работающий в ключевом режиме. Ключевой режим характеризуется двумя состояниями ключа: "Включено" - "Выключено". На рисунке приведены упрощённая схема и временные диаграммы транзисторного ключа. При этом предполагается, что сопротивление разомкнутого ключа бесконечно велико, а сопротивление равно нулю.

Ключи на полевых транзиторах: Полевой транзистор в области малых напряжений сток-исток ведет себя как омическое сопротивление, величина которого может изменяться в десятки тысяч раз при изменении управляющего напряжения затвор —исток Ugs. На рис. изображена схема последовательного ключа. Если в этой схеме управляющее напряжение Uупр установить меньшим, чем минимально возможное входное напряжение, по крайней мере на величину порогового напряжения U_p, полевой транзистор закроется и выходное напряжение станет равным нулю. Если необходимо, чтобы транзистор был открыт, напряжение Ugs следует поддерживать равным нулю. Ключ на МОП - транзисторе имеет лучшие характеристики. Его можно перевести в открытое состояние, подавая управляющее напряжение большее, чем максимальное входное положительное напряжение, причем и в таком режиме работы ток затвор - канал будет равен нулю.
