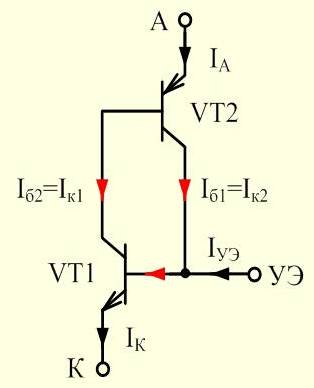

60. Структура, условное графическое обозначение и принцип работы динистора.

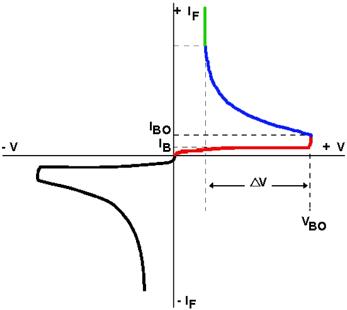

Динистор относится к классу тиристоров. К тиристорам относится динистор, тринистор (triac), симистор, симметричный динистор. На схемах все они изображаются похожим образом в виде комбинации двух диодов и дополнительных линий, обозначающих либо третий вывод (тринистор) либо базовую область (динистор). При прямом включении он не пропускает ток до тех пор, пока напряжение на его выводах не достигнет определённого значения. Значение этого напряжения имеет определённую величину и не может быть изменено. Это связано с тем, что динистор является неуправляемым тиристором – у него нет третьего, управляющего, вывода. Динистор симметричный, обе ветви характеристики, верхняя и нижняя, одинаковы. Это свидетельствует о том, что работа динистора не зависит от полярности приложенного напряжения. Динистор применяться в стробоскопах, переключателях мощной нагрузки, регуляторах мощности и многих других полезных приборах.

61. Схема управления и диаграммы работы тиристора.

Тиристором называется управляемый трехэлектродный полупроводниковый прибор, который может быть переключен из закрытого состояния в открытое под действием сигнала управления и, наоборот, из открытого в закрытое при изменении полярности напряжения на основных электродах. Условное обозначение и внешний вид тиристора представлены на рисунке. Основные электроды тиристора обозначаются К (катод) и А (анод). Управляющий электрод выводится в одну сторону с катодом. Анод тиристора является основанием прибора 1, которое выполнено в виде шестигранника и шпильки с резьбой 2 для присоединения прибора к охладителю или корпусу сборки. Катодный вывод 3 и управляющий вывод 4 изолированы от основания.

62. Структура, условное графическое обозначение и принцип работы симистора.

В отличие от тиристора симистор проводит ток в обоих направлениях. Его можно рассматривать как трехэлектродный полупроводниковый прибор, который может быть переключен из закрытого состояния в открытое и наоборот при любой полярности напряжения на основных электродах. При этом переключение может осуществляться при подаче сигнала управления на управляющий электрод (УЭ), а выключение - путем изменения полярности напряжения на основных электродах. По внешнему виду симистор аналогичен тиристору. Но в отличие от тиристора для симистора не применимы понятия катода и анода, поэтому основные электроды условно обозначаются СЭУ – силовой электрод со стороны управляющего электрода 3, и СЭ – силовой электрод со стороны основания прибора 2, УЭ – управляющий электрод 1. Условное обозначение симистора (рис.) получено в результате совмещения условных обозначений двух встречно-параллельных включенных тиристоров, имеющих общий управляющий электрод. то

63. Hi-Com триаки (3-х квадрантные триаки).

Hi-Com триаки (3-хквадрантные триаки) – это специально разработанные триаки для работы с индуктивными нагрузками и в системах управления электромоторами. При использовании Hi-Com триаков с высокоиндуктивной нагрузкой отпадает необходимость в дополнительных элементах защиты от самопроизвольного срабатывания. 3-хквадрантные триаки доступны в корпусах для поверхностного монтажа, таких, как SOT-223, SOT-428 и SOT-404. Область применения: электроприборы с изменяющейся скоростью вращения электромотора, стиральные машины, переносные вентиляторы, пылесосы, кухонная бытовая техника. Выпускаются электроинструменты — дрели, электросверла, шуруповерты и др. — с плавным регулированием частоты вращения с помощью симисторов. Электронное устройство встроено в рукоять. Изменение частоты вращения производится плавным нажатием на рычаг, расположенный впереди рукояти и связанный с регулируемым резистором электронного устройства. Патрон сверла связан с осью коллекторного электродвигателя переменного тока, который получает питание от сети 220 В через симистор V₁, осуществляющий регулирование его напряжения. Для снижения уровня радиопомех установлен фильтр, состоящий из дросселя L и конденсатора С₁. Управляющий сигнал поступает на симистор в момент, когда напряжение на конденсаторе С₃ достигает порога переключения динистора V₂, что регулируется сопротивлением резистора R₃, связанного с рычагом на ручке дрели. Резисторы R₁, R₂ и конденсатор С₂ служат для получения непрерывного регулирования частоты вращения во всем диапазоне изменения сопротивления резистора R₃.
