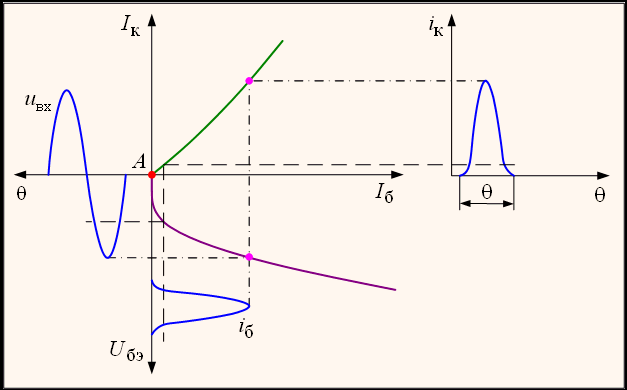

50. Режим работы транзистора и усилителя класса b.

В режиме класса «В» амплитуда звукового сигнала меньше или равна напряжению смещения, а напряжение смещения равно напряжению запирания транзистора. В этом случае транзистор открывается только во время прихода положительной полуволны сигнала. Такие усилители мощности работают в двухтактном режиме и каждая полуволна сигнала поочерёдно (в режиме отсечки) проходит через свой тип транзистора. Поэтому, наличие "мёртвой" зоны при переходе через ноль приводит к искажениям типа "ступенька". Но, в отличие от класса «А» транзисторы заперты и постоянный ток не течёт если нет сигнала. КПД усилителей мощности этого класса максимум 75%. Недостаток данной схемы, это переходные искажения второго порядка, которые возникают в транзисторах разной проводимости и обусловлены различиями индивидуальных частотно - временных свойств n-p-n и p-n-p транзисторов.

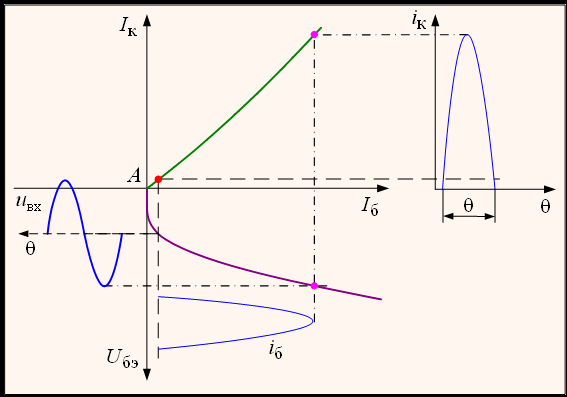

51. Режим работы транзистора и усилителя класса аb.

Класс «АВ» - частичное объединение двух классов «А» и «В». При этом напряжение запирания транзистора меньше половины напряжения смещения, но амплитуда проходного сигнала не превышает напряжение смещения. В этом случае отрицательная полуволна сигнала частично искажается, а положительная проводится полностью. Но, общие искажение сигнала меньше чем в схеме класса «В» и протекающий ток меньше чем в классе «А». КПД таких усилителей в два раза выше, по сравнению с схемой класса "А" и составляет 50 - 70%. Основное достоинство класса "АВ" - это возможность выбора оптимального соотношения между величиной искажений и КПД, c помощью изменения напряжения смещения в определённых пределах. Отметим, что 99% всей выпускаемой аудио аппаратуры работает в этом классе.

52. Режим работы транзистора и усилителя класса C.

Класс «С» - это работа транзисторов при маленькой амплитуде напряжения запирания ниже, чем напряжение смещения. В этом случае амплитуда звукового сигнала меньше, чем напряжение смещения. В таком состоянии транзистор проводит только верхнюю часть положительной полуволны, что сильно искажает сигнал. Поэтому в аудио усилителях, этот класс не применяется. Такой режим работы транзисторов имеет высокий КПД (около 85%).

53. Режим работы транзистора и усилителя класса D.

Класс "D" - это усилители сигнала с широтно - импульсной модуляцией (ШИМ) и с частотно - импульсной (ЧИМ), в которых звуковой аналоговый сигнал преобразуется в цифровую форму, а в выходном каскаде происходит обратное преобразование. В первом случае ширина синтезированных импульсных сигналов пропорциональна амплитуде входного (аналог) сигнала, во втором - изменяемой величиной является частота импульсов. В любом варианте при изготовлении усилителя мощности класса "D" получаем высокий коэффициент нелинейных искажений, обусловленный дополнительными процессами конвертации усиливаемого сигнала. Класс "D" имеет КПД - 90%.

54. Многоэмиттерные и многоколлекторные транзисторы.

Многоэмиттерные транзисторы (МЭТ) широко используются в микросхемах. Число эмиттеров в них достигает от 3 до 8, и МЭТ можно рассматривать как совокупность транзисторов с общей базой и коллекторами (рис., а). Для подавления паразитных транзисторов n+-р-n+ - типа расстояния между соседними эмиттерами должны быть больше диффузионной длины носителей в базовом слое (=10 мкм). Многоколлекторный биполярный транзистор (MKT) представлен на рис.,в. Он представляет собой МЭТ, работающий в инверсном режиме. Общим эмиттером служит общий эпитаксиальный слой, а коллектором является сильно легированные небольшие области n+. При конструировании MKT основное внимание уделяется обеспечению высокого коэффициента передачи тока от общего эмиттера к каждому из n+ - коллекторов. Поэтому скрытый слой максимально приближают к базовому слою, a n+ - области располагают близко друг к другу. Транзисторы этого типа широко применяются в интегральных схемах ИТЛ, ТТЛ и ТТЛШ - логики.
