Подъемные устройства для частичного вывешивания автомобиля

При техническом обслуживании автомобиля на осмотровых канавах узкого типа применяют для вывешивания пе­редней или задней части автомобиля различ­ного рода подъемные устройства (например, пе­редвижные домкраты, подъемники и др.) с механическим, гид­равлическим, пневматическим или пневмогидравлическим при­водами.

189.

кат-

показан на рис. передвигается на

Рис. 190. Общий вид подъем­ника, установленного в осмот­ровой канаве: 1—цилиндр; 2—направляющая; 3— упор; 4—каретка; 5—каток; € — скалка; 7 — предохранительный штырь; 8 — шток; 9 - подхват; 10— гильза; 11 — направляющая; 12 — кран

Гидравлический канавный подъемник Подъемник смонтирован на тележке 5 и ках 6 по швеллерам 7, заделан­ным в стенах канавы узкого ти­па. Цилиндр гидравлического подъемника 1 можно в свою оче­редь перемещать по трубчатой раме 3 тележки, являющейся од­новременно резервуаром для мас­ла, в поперечном направлении,

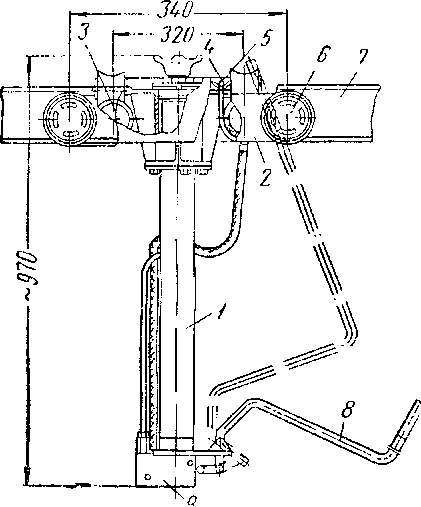

Рис. 189. Гидравлический канавный подъемник модели 434А

что обеспечивает установку подъемника в любой точке ка­навы под автомобилем. Подъемник на раме 2 фиксируется вин­товым зажимом 4 в требуемом положении. Подъемник приво­дится в действие масляным насосом 9 плунжерного типа при помощи рукоятки 8.

Гидравлический канавный подъемник для вывешивания только одного колеса автомобиля показан на рис. 190.

Шток фиксируется в рабочем положении цилиндрической чекой, вставляемой в отвер­стия в направляющей стойке и самом штоке при их совпадении.

Для подъема только передней или задней части автомобиля на небольшую высоту при­меняют передвижные домкраты (рис. 191).

Подъем автомобиля производится стре­лой 2, на конце которой укреплена опорная чашка 1. Стрела поднимается за счет давле­ния масла, нагнетаемого в цилиндр 3 при качании рычага 4.

Рычаг 4 используют также для передвижения домкрата. Ру­коятка 5 предназначена для управления перепускным клапа­ном при опускании стрелы 2. Подобного типа домкраты грузо­подъемностью 2,5 и 6 т и высотой подъема 0,5—0,6 м изготов­ляет наша промышленность.

Техника безопасности при работе иа подъемно- осмотрсвых устройствах

Для безопасного заезда автомобилей осмотровые межко­лейные канавы и эстакады оборудуют направляющими ребор-

Рис. 191. Передвижной гидравлический домкрат модели 444

265

дами высотой 100—130 мм, а на канавах со стороны въезда де­лают выступы высотой 150—200 мм треугольной или полукруг­лой формы (в плане).

Для предупреждения опрокидывания автомобиля в попереч­ную открытую траншею тупиковые канавы должны иметь упо­ры, ограничивающие движение автомобиля вдоль канавы. Такие же упоры предусматриваются у тупиковых эстакад.

Напряжение в осветительной сети канав должно составлять 36 или 12 в. Переносные лампы должны включаться в сеть толь­ко посредством штепсельной вилки.

Каждая осмотровая канава обеспечивается двумя выхода­ми на уровень пола помещения: один — через траншею, тон­нель (траншея закрытого типа) или по лестнице в торце кана­вы; другой — по металлическим скобам, укрепленным в стен­ке канавы.

Должен быть предусмотрен приток свежего воздуха в ка­навы от системы вентиляции.

На постах обслуживания устраивают местные отсосы, со­стоящие из гибкого металлического шланга, который одним концом надевают на выпускную трубу двигателя, а другим при­соединяют к вентиляционному трубопроводу.

При пользовании подъемным устройством необходимо соб­людать следующие правила.

Работа под автомобилем, находящимся на гидравлическом подъемнике, разрешается только после опускания откидываю­щихся стоек или включения других предохранительных устройств. Во избежание перекоса и смещения автомобиля отно­сительно платформы вследствие неправильного и неустойчиво­го положения опорных точек автомобиля необходимо контро­лировать положение автомобиля при подъеме.

Нахождение рабочих в автомобиле при его подъеме воспре­щается. При крепежных и других операциях технического об­служивания и ремонта автомобиля на подъемнике следует из­бегать резких движений и раскачиваний автомобиля.

При обнаружении неисправности гидравлического подъ­емника (неплотность перепускного клапана и крана) работа на нем должна быть прекращена.

Помимо общих требований техники безопасности, относя­щихся к гидравлическим подъемникам, на электромеханиче­ских дополнительно необходимо: применять защитное заземление подъемника и аппаратного шкафа; затормаживать авто­мобиль при установке его на платформу подъемника или уста­навливать упоры под колеса.

При подъеме автомобилей передвижными гидравлически­ми домкратами необходимо устанавливать домкраты только на ровной горизонтальной площадке; для предупреждения само­произвольного опускания домкрата необходимо перед началом подъема плотно закрыть иглу спускного вентиля.

Длительная работа под автомобилем, поднятым па домкра­те, не разрешается. В этом случае под автомобиль следует под­ставить козелки.
