1.8 Гидрогеологические условия
Грунтовые воды данного района приурочены к биогенным отложениям, а также к современным аллювиальным, озерно-аллювиальным отложениям (скважины 1, 2). Грунтовые воды безнапорные, залегают близко к поверхности. Вскрыты всеми скважинами. Грунтовые воды на участке работ появились на глубине 0,1-1,5 м и установились на глубине 0,0-1,0 м.
Характерной особенностью изыскиваемой территории является высокое расположение уровня подземных вод, что может привести к ее заболачиванию.
Грунтовые воды по химическому составу гидрокарбонатные магниевo- кальциевые. Согласно ГОСТ 9.602-2005 (табл. 3, 5) степень агрессивного воздействия воды по отношению к свинцовой оболочке кабеля – низкая, к алюминиевой оболочке кабеля – средняя (по значению железа). Согласно СНиП 2.03.11-85 степень агрессивного воздействия воды на конструкции: из стали – среднеагрессивная (табл. 26), из бетона для марок по водопроницаемости W4 – слабоагрессивная (табл.5).
Согласно СНиП 2.03.11-85 табл. 7 обладает неагрессивной степенью воздействия на арматуру железобетонных конструкций при постоянном погружении, при периодическом смачивании – слабоагрессивной.
2. Обоснование конструкции скважины
Основой для выбора конструкции скважины является геологический разрез участка исследовании и параметры водоносного горизонта, выбранного в качестве источника водоснабжения.

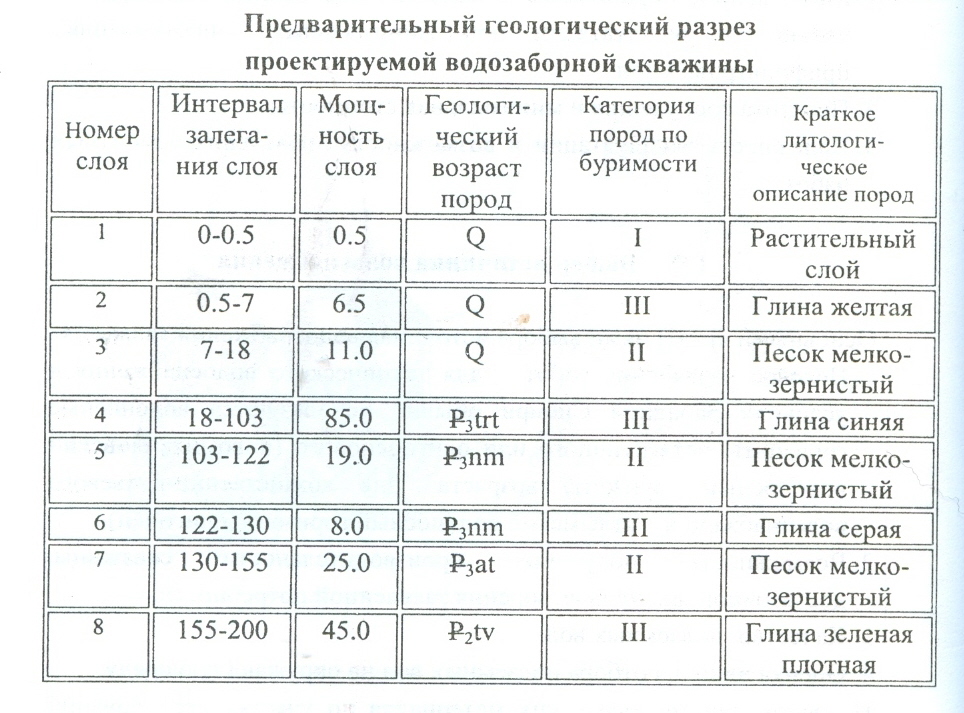

Таблица 2.1
Таблица 2.2
Параметры водоносного горизонта принятые для обоснования конструкции скважины
Параметры водоносного горизонта |
Единица измерения |
Величина параметра |
1)Глубина залегания кровли водоносного горизонта |
м. |
130 |
2)Глубина залегания подошвы водоносного горизонта |
м. |
155 |
3)Мощность водоносного горизонта |
м. |
25 |
4)Статический уровень |
м. |
5 |
5)Напор над кровлей водоносного горизонта |
м. |
125 |
6)Коэффициент фильтрации |
м/сут. |
5 |
7) Коэффициент водопроводимости |
|
125 |
8)Проектный дебит |
|
30 |
3. Расчеты водоприемной части фильтра
При выборе конструкции фильтра необходимо соблюдать следующие требования:
f >Q
f- водозахватывающая способность фильтра
Q – проектный дебит скважины, л/сек.
Водозахватывающая способность фильтра определяется по формуле:
f = VфF
Vф - допустимая скорость фильтрации при входе воды в фильтр м/сек,
F- площадь фильтрующей поверхности ( рабочая часть), м2.
Входная скорость определяется по формуле Абрамова
Vф
=
K- коэффициент фильтрации водоносного горизонта м/сут, определяется по таблице:
Ориентировочные значения коэффициента фильтрации
Порода |
Коэффициент фильтрации, м/сут.
|
Порода |
Коэффициент фильтрации, м/сут. |
Песок пылеватый |
0.5-1 |
Гравий |
31-70 |
Песок мелкий |
2-5 |
Галечник мелкий |
71-300 |
Песок средний |
6-15 |
Галечник средний |
301-500 |
Песок крупный |
16-30 |
Галечник крупный |
Более 500 |
Площадь рабочей части фильтра определяется по формуле:
F = πDL
D – наружный диаметр фильтра, мм
L – длина рабочей части фильтра, мм
Длина рабочей части фильтра рассчитывается по формуле ТУ СН 14-57:
L
=
Где:
-
проектный дебит скважины, в м3/час;
– коэффициент
скважности фильтровой сетки (0.3-0.4);
наружный
диаметр фильтра, м.
-
допускаемая
скорость входа воды в скважину м/с
(0.0025-0.005).
Для осаждения остающихся в фильтре частиц породы в нижней рабочей части фильтра устанавливается отстойник (глухая труба).
Длина отстойника выбирается по ГОСТ 13-1872-42 (таблица 1.6).
Таблица 1.6
