Комплекс лабораторных работ
« Поиски и разведка месторождений подземных вод
и их охрана от загрязнения»
Выполнила:
Студентка гр.ПРИЗ-08,
Шаврина Ю.С.
Проверил:
Бешенцев В.А
Тюмень, 2012 г.
СОДЕРЖАНИЕ
1.Общие сведения о районе и участке работ…………………………3
1.1 Административное и географическое положение…………………..4
1.2 Краткий физико-географический очерк……………………………..4
1.3 Климат…………………………………………………………………5
1.4 Гидрография………………………………………………………….12
1.5 Почвы ………………………………………………………………...15
1.6 Растительность и животный мир……………………………………17
1.7 Геологическое строение района………………………………….....22
1.8 Гидрогеологические условия………………………………………..24
2. Обоснование конструкции скважины……………………………………....25
3. Расчеты водоприемной части фильтра……………………………………..27
3.1 Расчет количества гравийной обсыпки…………………………….29
4. Оценка эксплуатационных запасов подземных вод……………………….31
4.1 Обоснование расчетной схемы……………………………………..32
4.2 Определение расчетных гидрогеологических параметров…….....33
4.3 Оценка эксплуатационных запасов подземных вод………………33
4.4 Расчет срезки уровня……………………………………………......35
5. Охрана подземных вод на водозаборном участке…………………………..35
5.1 Виды источники загрязнения подземных вод…………………...…36
5.2 Требование к качеству подземных вод……………………………...38
5.3 Профилактика загрязнений на водозаборном участке……………..45
Список используемой литературы……………………………………………..50
1.Общие сведения о районе и участке работ
1.1 Административное и географическое положение
В административном отношении участок работ расположен в северо-восточной части Уватского района Тюменской области, на территории Урненского месторождения. Географически изыскиваемый участок расположен в южной части Западно-Сибирской равнины на левом берегу реки Демьянка, на возвышенности Тобольский материк.
1.2 Краткий физико-географический очерк
В административном отношении участок работ расположен в северо-восточной части Уватского района Тюменской области, на территории Урненского месторождения. Географически изыскиваемый участок расположен в южной части Западно-Сибирской равнины на левом берегу реки Демьянка, на возвышенности Тобольский материк.
Рельеф представляет собой полого - волнистую равнину с общим уклоном к югу к реке Демьянка. Это типичная аккумулятивная равнина, сложенная почти исключительно толщами рыхлых или слабосцементированных отложений. Общий морфологический облик территории и основные формы рельефа созданы преимущественно речной эрозией.
Местность заболочена, частично покрыта лесом и влаголюбивой растительностью. Лес в районе работ смешанный и состоит из березы, осины и сосны.
1.3 Климат
Климатические характеристики района изысканий приведены по метеостанции, расположенной в п. Демьянское.
Максимальная высота снежного покрова достигает 98 см. Снежный покров образуется 27.Х, дата схода 3.V. Сохраняется снежный покров 185 дней. В течение года преобладают ветры южного направления. В декабре-феврале - южного, а в июне-августе - северного направления. Средняя годовая скорость ветра 3,7 м/с, максимальная из средних скоростей ветра по румбам за январь – 4,6 м/с и минимальная из средних скоростей ветра по румбам за июль О м/с. С октября по май наблюдаются гололедно-изморозные явления. Повторяемость их колеблется в больших пределах. В среднем за год наблюдается 3 дня с гололедом и 34 дня с изморозью. Среднее число дней в году с грозой - 26.
Основные климатические характеристики приведены в таблицах 1.3.1 -1.3.18.
Климатическая характеристика района изысканий принята согласно СНиП 23-01-99 по ближайшей метеостанции - Демьянское, и приводится в следующих таблицах.
Таблица 1.3.1 - Климатические параметры холодного периода м/с Демьянское
Температура воздуха наиболее холодных суток, °С, обеспеченностью |
Температура воздуха наиболее холодной пятидневки, °С, обеспеченностью |
Продолжительность, сутки, и средняя температура воздуха, периода со средней суточной температурой воздуха |
|||||||||
0.98 |
0.92 |
0.98 |
0.92 |
≤0° С |
≤8° С |
≤10° С |
|||||
продолжительность |
средняя температура |
продолжительность |
средняя температура |
продолжительность |
средняя температура |
||||||
-47 |
-45 |
-44 |
-40 |
179 |
-12,1 |
241 |
-8 |
258 |
-6,8 |
||
Температура воздуха, °С, обеспеченностью 0.94 |
-24 |
||||||||||
Абсолютная минимальная температура воздуха, °С |
-51 |
||||||||||
Средняя суточная амплитуда температуры воздуха наиболее холодного месяца, |
8,4 |
||||||||||
Средняя месячная относительная влажность воздуха наиболее холодного месяца, % |
81 |
||||||||||
Средняя месячная относительная влажность воздуха в 15 ч наиболее холодного месяца, % |
80 |
||||||||||
Количество осадков за ноябрь - март, мм |
115 |
||||||||||
Преобладающее направление ветра за декабрь - февраль |
Ю |
||||||||||
Максимальная из средних скоростей ветра по румбам за январь, м/с |
4,6 |
||||||||||
Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха, < 8°С |
- |
||||||||||
Таблица 1.3.2 - Климатические параметры теплого периода м/с Демьянское
Барометрическое давление, гПа |
1000 |
Температура воздуха, °С, обеспеченностью 0.95 |
20,2 |
Температура воздуха, °С, обеспеченностью 0.98 |
24,4 |
Средняя максимальная температура воздуха наиболее теплого месяца, "С |
22,6 |
Абсолютная максимальная температура 2.2 Климат воздуха, °С |
35 |
Средняя суточная амплитуда температуры воздуха наиболее теплого месяца, °С |
9,6 |
Средняя месячная относительная влажность воздуха наиболее теплого месяца, % |
72 |
Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца, % |
59 |
Количество осадков за апрель - октябрь, мм |
386 |
Суточный максимум осадков, мм |
64 |
Преобладающее направление ветра за июнь - август |
С |
Минимальная из средних скоростей ветра по румбам за июль, м/с |
0 |
Таблица 1.3.3 - Среднемесячная температура воздуха, °С
Месяц |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
год |
по метеостанции Демьянское |
|||||||||||||
Т, °С |
-19,2 |
-16,9 |
-9,4 |
0,7 |
7,7 |
14,7 |
17,6 |
14,5 |
8,9 |
0,2 |
-9,8 |
-17,0 |
-0,7 |
по метеостанции Угут |
|||||||||||||
Т, °С |
-21,0 |
-19,4 |
-10,9 |
-1,1 |
6,0 |
13,4 |
17,4 |
13,6 |
7,9 |
-1,4 |
-12,6 |
-18,8 |
-2,2 |
Таблица 1.3.4 - Суммарная солнечная радиация (прямая и рассеянная) на горизонтальную поверхность при безоблачном небе, МДж/м^ (широта 68°)
Месяцы |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Q, МДж/м2 |
- |
112 |
282 |
567 |
809 |
865 |
889 |
639 |
355 |
122 |
34 |
- |
Таблица 1.3.5 - Суммарная солнечная радиация (прямая и рассеянная) на вертикальную поверхность при безоблачном небе, МДж/м^ (широта 68°)
Ориентация |
Месяцы |
|||||||||||
|
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
С |
- |
- |
- |
116 |
177 |
292 |
278 |
- |
- |
- |
- |
- |
СВ/СЗ |
- |
- |
- |
257 |
320 |
486 |
440 |
- |
- |
- |
- |
- |
В/З |
- |
- |
- |
491 |
546 |
648 |
643 |
- |
- |
- |
- |
- |
ЮВ/ЮЗ |
- |
- |
- |
746 |
745 |
642 |
693 |
- |
- |
- |
- |
- |
Ю |
- |
- |
- |
673 |
681 |
596 |
646 |
- |
- |
- |
- |
- |
Таблица 1.3.6 - Сумма среднесуточных температур воздуха ниже -20°, -15°, -10°, -5°, 0°С и выше 0°, +5°, +10°, и +15°С м/с Демьянское
Сумма отрицательных температур, °С |
Сумма положительных температур, °С |
||||||||
-20 |
-15 |
-10 |
-5 |
0 |
0 |
+5 |
+10 |
+15 |
|
|
-1530 |
-184 |
-2217 |
-2290 |
2008 |
1917 |
1605 |
1006 |
|
Таблица 1.3.7 - Даты наступления среднесуточных температур воздуха выше и ниже определенных пределов и число дней с температурой, превышающей эти пределы м/с Демьянское
Т, °С |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
начало |
23.II |
15.III |
31.VIII |
15.IV |
4.VI |
27.V |
15.VI |
конец |
30.XI |
14.XI |
30.X |
15.X |
30.IX |
11.IX |
14.VIII |
число дней |
279 |
243 |
212 |
182 |
148 |
106 |
59 |
Таблица 1.3.8 - Повторяемость направлений ветра и штилей (%)*м/с Демьянское
Месяц |
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
Штиль |
I |
6 |
3 |
7 |
23 |
30 |
21 |
6 |
4 |
8 |
II |
9 |
3 |
8 |
19 |
27 |
22 |
6 |
6 |
9 |
III |
11 |
22 |
7 |
14 |
24 |
22 |
10 |
10 |
7 |
IV |
12 |
3 |
7 |
13 |
21 |
19 |
12 |
13 |
8 |
V |
16 |
6 |
7 |
12 |
14 |
15 |
14 |
16 |
8 |
VI |
20 |
7 |
6 |
10 |
14 |
16 |
12 |
15 |
7 |
VII |
17 |
11 |
10 |
11 |
12 |
11 |
10 |
15 |
12 |
VIII |
10 |
9 |
8 |
11 |
13 |
13 |
14 |
15 |
13 |
IX |
8 |
5 |
7 |
14 |
20 |
19 |
14 |
11 |
8 |
X |
9 |
3 |
4 |
10 |
22 |
24 |
18 |
11 |
5 |
XI |
7 |
2 |
6 |
13 |
22 |
25 |
15 |
8 |
7 |
XII |
12 |
3 |
8 |
18 |
27 |
22 |
9 |
6 |
10 |
Год |
|
5 |
7 |
14 |
20 |
19 |
12 |
11 |
8 |
Примечание - Флюгер находится вдали от водных поверхностей, выше окружающих предметов
Таблица 1.3.9 - Среднемесячная и годовая скорость ветра, м/с Демьянское
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
год |
3,7 |
3,7 |
4,0 |
4,0 |
4,2 |
3,8 |
3,0 |
2,8 |
3,5 |
4,3 |
4,0 |
3,6 |
3,7 |

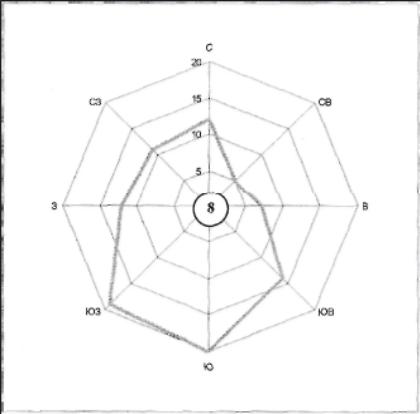

Рисунок 1 - Роза ветров за год

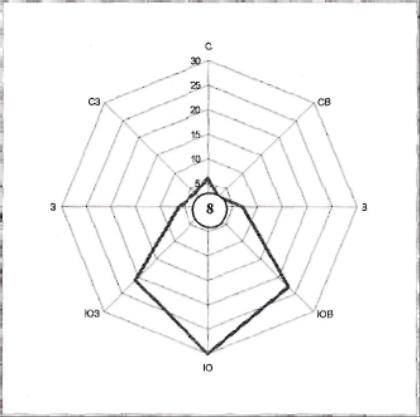

Рисунок 2 - Роза ветров за январь
12

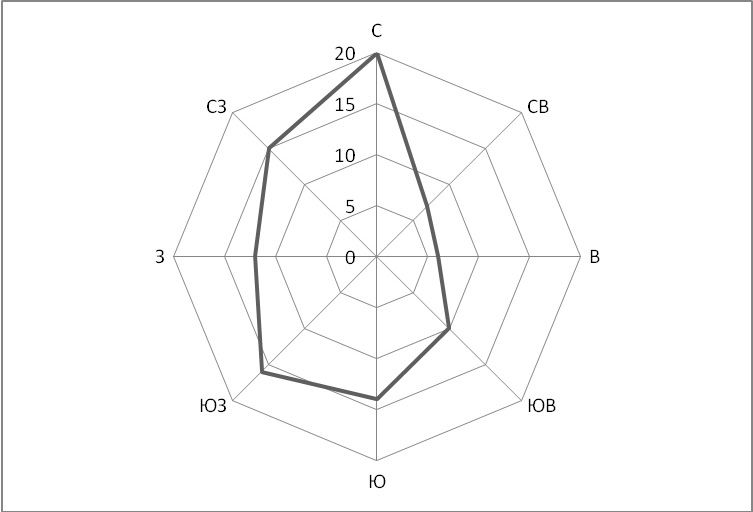

Рисунок 3 - Роза ветров за июль
Таблица 1.3.10 - Среднее количество осадков по месяцам, мм
Месяц |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Х, мм |
приведенное к показаниям осадкомера по м/с Демьянское |
|||||||||||
18 |
15 |
17 |
22 |
43 |
56 |
71 |
69 |
54 |
39 |
28 |
22 |
|
с поправками к показаниям осадкомера по м/с Демьянское |
||||||||||||
28 |
24 |
27 |
31 |
51 |
62 |
77 |
75 |
60 |
50 |
40 |
34 |
|
Таблица 1.3.11 - Характеристика режима влажности воздуха м/с Демьянское
Месяц |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Год |
Ср. мес. упругость вод.пара |
1.5 |
1.5 |
2.3 |
4.6 |
6.9 |
11.2 |
14.2 |
13.3 |
9.3 |
5.3 |
2.8 |
1.8 |
6.2 |
Ср. относительная влажность воздуха, (%) |
81 |
78 |
72 |
66 |
64 |
65 |
72 |
78 |
80 |
82 |
82 |
82 |
75 |
Таблица 1.3.12 - Характеристика температурного режима поверхности почвы м/с Демьянское
Т, °С |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Год |
Средняя |
-21 |
-19 |
-12 |
-2 |
8 |
17 |
21 |
16 |
9 |
0 |
-11 |
-18 |
-1 |
Средн.max |
-16 |
-12 |
-4 |
6 |
19 |
31 |
34 |
28 |
18 |
4 |
-7 |
-14 |
7 |
Средн.min |
-27 |
-26 |
-20 |
-8 |
1 |
7 |
11 |
9 |
4 |
-4 |
-16 |
-24 |
-8 |
Абсол.max |
4 |
3 |
13 |
29 |
44 |
54 |
51 |
50 |
38 |
24 |
10 |
3 |
54 |
Абсол.min |
-53 |
-54 |
-49 |
-36 |
-15 |
-3 |
0 |
-5 |
-7 |
-23 |
-48 |
-54 |
-54 |
Таблица 1.3.13 - Среднее число дней с явлениями м/с Демьянское
Явления |
Месяцы |
Год |
|||||||||||
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
|
|
Туман |
2 |
1 |
0,9 |
1 |
0,8 |
0,5 |
1 |
4 |
3 |
2 |
2 |
2 |
20 |
Метель |
11 |
9 |
10 |
4 |
0,8 |
|
|
|
|
2 |
6 |
9 |
52 |
Гололед |
0,2 |
0,2 |
0,3 |
0,4 |
0,1 |
|
|
|
|
0,7 |
1 |
0,1 |
3 |
Изморозь |
8 |
5 |
3 |
0,7 |
|
|
|
|
|
0,8 |
6 |
10 |
44 |
Гроза |
|
|
|
0,4 |
3 |
7 |
9 |
5 |
1 |
0,1 |
|
|
26 |
Таблица 1.3.14 - Суточный максимум осадков различной обеспеченности (мм) м/с Демьянское
Месяц |
Средний максимум |
Обеспеченность, % |
Наблюд. максимум |
||||||
63 |
20 |
10 |
5 |
2 |
1 |
||||
I |
3 |
2 |
5 |
6 |
8 |
11 |
15 |
14 |
|
II |
3 |
2 |
5 |
7 |
9 |
13 |
17 |
16 |
|
III |
4 |
3 |
6 |
8 |
9 |
11 |
12 |
11 |
|
IV |
7 |
4 |
10 |
15 |
18 |
20 |
23 |
20 |
|
V |
12 |
8 |
17 |
21 |
24 |
28 |
30 |
28 |
|
VI |
16 |
12 |
23 |
30 |
38 |
48 |
55 |
54 |
|
VII |
21 |
14 |
32 |
40 |
49 |
58 |
64 |
64 |
|
VIII |
20 |
16 |
28 |
32 |
36 |
40 |
43 |
42 |
|
IX |
15 |
11 |
21 |
28 |
35 |
46 |
52 |
49 |
|
X |
8 |
7 |
11 |
13 |
15 |
17 |
19 |
18 |
|
XI |
5 |
4 |
7 |
10 |
12 |
16 |
20 |
19 |
|
XII |
4 |
3 |
6 |
8 |
9 |
13 |
16 |
16 |
|
Таблица 1.3.15 - Средняя декадная высота снежного покрова (см) по постоянной рейке м/с Демьянское
месяц |
IX |
X |
XI |
XII |
I |
||||||||||||||||||||||||
|
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
||||||||||||||||
О |
* |
* |
2 |
3 |
6 |
10 |
15 |
20 |
24 |
28 |
30 |
33 |
35 |
||||||||||||||||
З |
* |
* |
2 |
5 |
10 |
15 |
17 |
25 |
28 |
33 |
38 |
41 |
|
||||||||||||||||
месяц |
II |
III |
IV |
V |
наибольшая за зиму |
||||||||||||||||||||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
сред. |
max |
min |
||||||||||||||
О |
37 |
39 |
41 |
42 |
42 |
41 |
31 |
14 |
* |
* |
* |
* |
45 |
98 |
18 |
||||||||||||||
З |
45 |
46 |
47 |
50 |
51 |
50 |
42 |
20 |
10 |
* |
* |
* |
53 |
|
|
||||||||||||||
Примечание: * - снежный покров отсутствовал более чем в 50 % случаев; - место установки рейки: О - открытое, 3 - закрытое.
Таблица 1.3.16 - Снежный покров по многолетним наблюдениям (даты) м/с Демьянское
Число дней со снежным покровом |
Снежный покров |
|||
появление (дата) |
образование |
разрушение |
сход (дата) |
|
средняя |
средняя |
средняя |
средняя |
|
185 |
10.X |
27.X |
20.IV |
3.V |
Таблица 1.3.17 - Наибольшие декадные высоты снежного покрова различной обеспеченности (см) м/с Демьянское
Обеспеченность декадных высот (%) |
Место установки рейки |
|||||||
95 |
90 |
75 |
50 |
25 |
10 |
15 |
|
|
20 |
26 |
36 |
44 |
53 |
63 |
70 |
Открытое |
|
24 |
31 |
43 |
53 |
64 |
76 |
84 |
Защищенное |
|
Таблица 1.3.18 - Данные устойчивости снежного покрова различной обеспеченности м/с Демьянское
Даты устойчивости снежного покрова |
Обеспеченность (%) |
||||||
95 |
90 |
75 |
50 |
25 |
10 |
5 |
|
Образования (самая ранняя) |
13.XI |
11.XI |
5.XI |
27.X |
18.X |
13.X |
10.X |
Разрушения (самая поздняя) |
3.IV |
8.IV |
13.IV |
19.IV |
27.IV |
7.V |
12.V |
Средняя годовая сумма осадков составляет 580 мм, из них на холодный период приходится 25 %, а на теплый период – 75 %.
Снежный покров образуется в среднем 13 октября, средняя дата схода приходится на 4 мая. Максимальные запасы воды в снежном покрове составляют 120-140 мм.
Средняя многолетняя норма годового стока средних рек данного района составляет 120 мм.
