12. Что такое номинальный и рабочий режим электрической цепи?

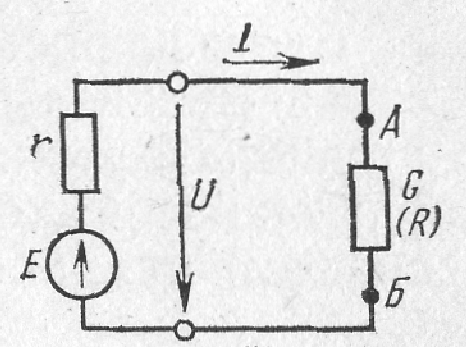

13. Каковы условия режимов х.Х. И к.З. ?

Режим холосто́го хо́да ХХ— состояние двухполюсника, при котором к его выводам не подключено никакой нагрузки (то есть, другими словами, сопротивление нагрузки бесконечно).

Режим коро́ткого замыка́ния КЗ— состояние двухполюсника, при котором его выводы соединены проводником с близким к нулевому сопротивлению (то есть, другими словами, замкнуты, закорочены, соединены накоротко, соединены коротким соединением).

14. Для чего применяется схема замещения элементов электрических цепей. Что такое ветвь, узел электрической цепи? Для упрощения решения схемы…

15. Сформулируйте I - закон Кирхгофа и его применение.

Первый закон Кирхгофа (первая формулировка)

Первый закон Кирхгофа применяется к узлам электрических цепей.

I₁+I₂-I₄-I₇=0 ∑ I=0

Алгебраическая сумма токов в узле равна нулю.

I - закон Кирхгофа применяется к узлам электрических цепей. В ветвях образующих узел электрической цепи алгебраическая сумма токов равна нулю.

16. Сформулируйте II - закон Кирхгофа и его применение.

Второй закон Кирхгофа (первая формулировка)

Второй закон Кирхгофа применяется к контурам электрических цепей.

В контуре электрической цепи алгебраическая сумма напряжений на его ветвях равна нулю.

II - закон Кирхгофа применяется к контурам электрических цепей. В контуре электрической цепи алгебраическая сумма напряжений на его ветвях равна нулю.

и его применение.

17. Произведите расчет неразветвленной электрической цепи (последовательное соединение элементов).

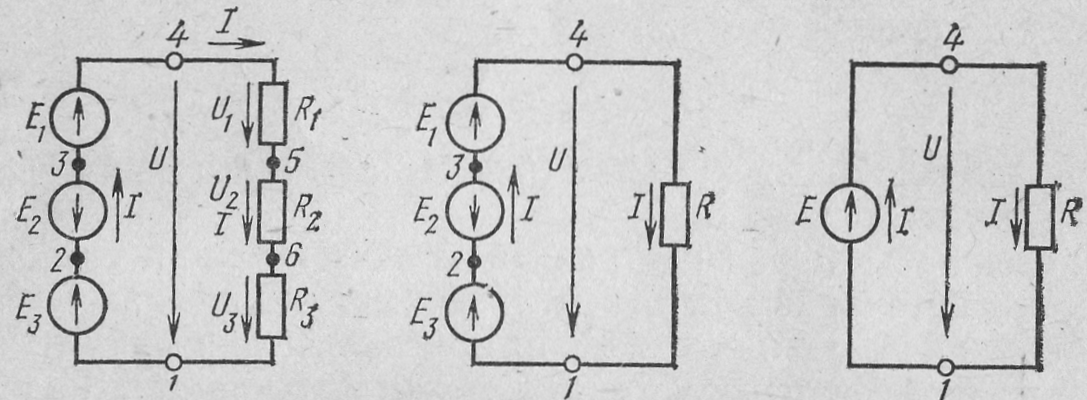

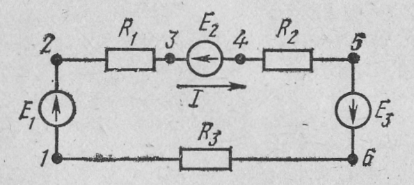

Рассмотрим электрическую цепь

При обходе контура видно, что относительно направления обхода э. д. с. Е₁и Е₃направлены одинаково, т. е. согласно, а э. д. с. Е₂ — им навстречу. Ток в цепи определяется действием всех трех э.д.с, Е_г и Е₃вырабатывают электрическую энергию, а элемент с

э. д. с. E₁ее потребляет.

В торой закон Кирхгофа является следствием закона сохранения энергии в приме­нении его к контуру электрической цепи.

Данное уравнение называется уравнение баланса для рассматриваемой цепи: сумма мощностей источников электрической энергии равна сумме мощностей приемников.

Отношение U/I = Rесть некоторое сопротивление, эквивалентное по своему действию всем трем сопротивлениям:

То есть общее сопротивление неразветвленной цепи равно сумме сопротивлений её участков.

18. Произведите расчет разветвленной цепи (параллельное соединение пассивных элементов).

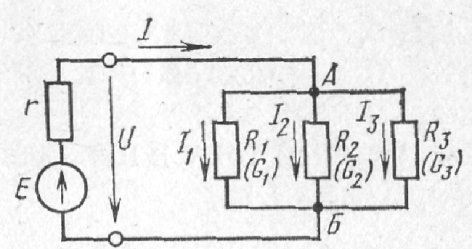

О тличительной особенностью параллельного соединения является то, что ко всем ветвям приложено одно и то же напряжение.

; ;

При параллельном соединении пассивных ветвей общая проводимость между двумя узлами равна сумме проводимостей всех ветвей. Если три сопротивления подключены параллельно то:

Если два сопротивления подключены параллельно то:

19. Каким образом осуществляется построение потенциальной диаграммы схемы?

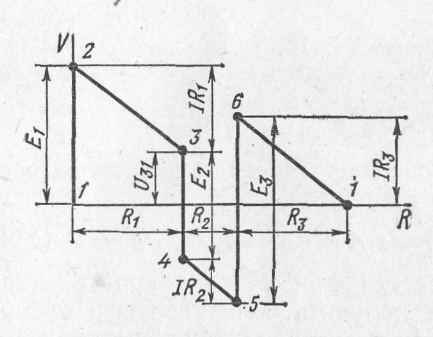

Изменение потенциалов в элект­рической цепи можно наглядно изобразить графически в виде потенциальной диаграммы.

20. Произведите расчет электрической цепи методом эквивалентных сопротивлений (метод свертывания электрической цепи).

; та как одна ветвь

;

21. Каким образом производится расчет схемы при параллельном соединении источников энергии?

	n		n		n
I =	∑	Ik , P =	∑	Pk = UI = U	∑	Ik .
	1		1		1
