Устройство и принцип действия

Состоит из насосного колеса, статора (реактора), турбинного колеса и механизма блокировки. Все детали собраны в общем корпусе, расположенном на маховике двигателя автомобиля. Гидротрансформатор наполнен маслом, которое активно перемешивается при его работе.

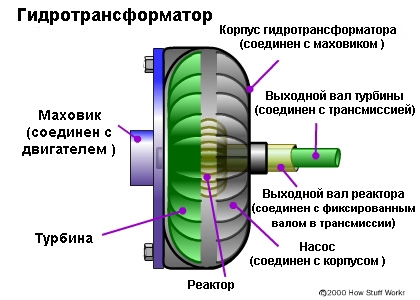

Принципиальная схема гидротрансформатора

Насосное колесо жёстко связано с корпусом гидротрансформатора, при вращении вала двигателя оно создает внутри гидротрансформатора поток масла, который вращает колесо статора (реактора) и турбину.

Конструктивным отличием гидротрансформатора от гидромуфты является наличие реактора.

Статор (реактор) связан с насосным колесом через обгонную муфту. При значительной разнице оборотов насоса и турбины, статор (реактор) автоматически блокируется и передает на насосное колесо больший объём жидкости. Благодаря статору (реактору) происходит увеличение крутящего момента до трёх раз^[1] при старте с места.

Турбина жёстко связана с валом АКПП.

Благодаря тому, что передача крутящего момента внутри гидротрансформатора происходит без жесткой кинематической связи, исключаются ударные нагрузки на трансмиссию и автомобиль приобретает большую плавность хода. Негативным эффектом гидротрансформатора является «проскальзывание» турбинного колеса по отношению к насосному — это приводит к повышенному выделению тепла (в некоторых режимах гидротрансформатор может выделять больше тепла, чем сам двигатель) и увеличению расхода топлива.

Моменты вращения на насосном и турбинном колёсах в подавляющем большинстве режимов не равны друг другу, в отличие от гидромуфты, у которой моменты вращения всегда можно считать равными.

55 Водоструйные установки и водоподъемники

Водоструйные установки предназначены для подачи, воды из шахтных колодцев и буровых скважин с глубиной динами­ческого уровня воды до 75 м. Ранее рассмотренные насосы мо­гут перекачивать воду при условии, что высота всасывания не превышает 6...7 м. Сочетание насоса со струйным аппаратом позволяет поднимать воду с глубин, превышающих 10 м. Перед пуском в установку заливают воду для полного уда­ления воздуха из обоих насосов и труб. Центробежный насос подает часть воды по нагнетательной трубе 3 к соплу 17 водоструйного насоса. Вода этим насосом выбрасывается с большой скоростью в камеру смешивания 16 и увлекает туда же воду из приемной камеры 15. В результате этого в приемной камере создается разрежение и в нее непрерывным потоком поступает вода из колодца. Далее смешанный поток воды поступает в диффузор, 'в котором энергия движения смешанного потока воды преобразуется в энергию давления или статический напор. Вода под таким напором подается по водоподъемной трубе 7 на высоту 4...7 м. Эта высота достаточна для захвата воды цент­робежным насосом.

Таким образом, центробежный насос нагнетает воду в водо­проводную сеть и одновременно подводит часть воды к соплу водоструйного насоса. В результате этого обеспечивается непре­рывность процесса подъема воды с большой глубины. Воздушные водоподъемники

(или эрлифты) применяют для подъема воды из колодцев с использованием для этой цели сжатого воздуха. Воздушный водоподъемник (рис. 10) состоит из компрессора 5, смесителя 6, резервуара 7, ресивера 4 и труб. Сжатый компрессором воздух подается по трубе 3 в смеси­тель (форсунку) 6, где он смешивается с водой, образуя воз­душно-водяную эмульсию. Так как плотность эмульсии меньше плотности воды, то она поднимается по трубе 2 и собирается в резервуаре 1. Здесь воздух отделяется от воды. Ресивер 2 выравнивает подачу воздуха в трубу и задерживает масло, вы­деляющееся из компрессора. Преимущества воздушных водоподъемников — в простоте конструкции, надежности в эксплуа­тации и бесперебойности в работе.

56 Героторный Насос состоит: из винтового ротора, который вращается внутри статора. У фирмы - продавца  качественного, надежного героторного насоса: ротор (винт) обязательно должен быть выполнен из износоустойчивой хромированной никелированной стали с высокой степенью точности.

Принцип действия героторного насоса. Между обоймой - 1 и вращающимся в ней ротором - 2 (который совершает еще  планетарное движение) образуются транспортные полости - 3, непрерывно продвигающиеся от входа к выходу, за счет которых  осуществляется захват, а также подача среды (пенобетона); производительность зависит от числа оборотов. Поэтому им можно пользоваться для простого дозирования пенобетона.
