Маршрутизация пакетов с помощью ip-адресов
Таблица маршрутизации имеется не только на каждом маршрутизаторе, но и на каждом компьютере. Она имеет следующую структуру:
Network address |
Netmask |
Gateway |
Interface |
Metrics |
|
|
|
|
|
Алгоритм поиска в таблице маршрутизации:
1) На вход поступает IP-адрес, если для какой-либо записи в таблице маршрутизации побитное произведение IP-адреса назначения и значение поля Netmask совпадает со значением поля Network address, то датаграмма будет отправлена на соответствующий этой записи шлюз Gateway через сетевой интерфейс из поля Interface.

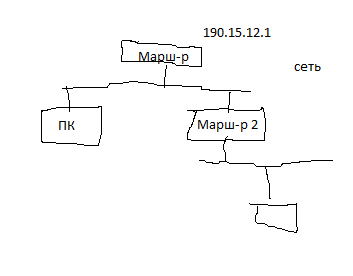

190.15.12.132
Network address |
Netmask |
Gateway |
Interface |
Metrics |
190.15.0.0 |
255.255.0.0 |
190.15.12.1 |
190.15.12.132 |
|
0.0.0.0 |
0.0.0.0 |
190.15.12.2 |
190.15.12.132 |
|
Побитно умножаем IP-адрес на 255.255.0.0, сравниваем с Network address

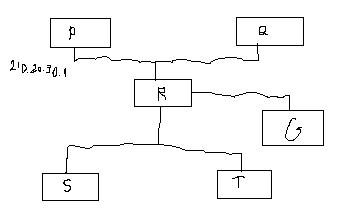

Рассмотрим сеть класса С, соединенную с провайдером-интернет через маршрутизатор, который в то же время обеспечивает связь между двумя сегментами сети. Пусть IP-адрес, выделенный для этой организации, 210.20.30.0. Адрес интернет-шлюза 210.20.30.254. Сеть разбита на три сегмента, у первого сегмента диапазон адресов 210.20.30.0 – 210.20.30.63, у второго сегмента 210.20.30.64 – 210.20.30.126, у третьего сегмента 210.20.30.192 – 210.20.30.255. Маска подсети – 255.255.255.192.
210.20.30.2
210.20.30.10 210.20.30.200
210.20.30.70
210.20.30.254
Gateway
210.20.30.81 210.20.30.82
Network address |
Netmask |
Gateway |
Interface |
210.20.30.64 |
255.255.255.192 |
210.20.30.81 |
210.20.30.81 |
0.0.0.0 |
0.0.0.0 |
210.20.30.70 |
210.20.30.81 |
R |
|||
210.20.30.0 |
255.255.255.0 |
210.20.30.10 |
210.20.30.10 |
210.20.30.64 |
255.255.255.0 |
210.20.30.70 |
210.20.30.70 |
210.20.30.192 |
255.255.255.0 |
210.20.30.200 |
210.20.30.200 |
0.0.0.0 |
0.0.0.0 |
210.20.30.254 |
210.20.30.200 |
Работа механизма статической маршрутизации:
Пусть хост S отправляет датаграмму в Интернет, например по адресу 14.51.120.30. Этот IP-адрес поступает на вход таблицы маршрутизации хоста S для определения подсети, к которой он может принадлежать. Т.к. такой подсети нет, датаграмма отправляется на шлюз по умолчанию, а именно по IP-адресу 210.20.30.70. Выбором дальнейшего пути занимается шлюз R.
Шлюз R проверяет адрес датаграммы на принадлежность какой-либо подсети, такой подсети не оказывается, поэтому шлюз R отправляет датаграмму на свой шлюз по умолчанию, это 210.20.30.254, через интерфейс 210.20.30.200.Далее датаграмма попадает в Интернет и передачей занимаются маршрутизаторы Интернета.
Если получатель датаграммы отправит ответную, то она пройдет соответственно через адреса 210.20.30.200; 210.20.30.70; 210.20.30.81.
