- •16. Укажите, с какой целью проводится ступенчатый режим отжига – гомогенизации магниевых сплавов с большим содержанием Al и Zn, и за счет каких эффектов эта цель достигается?
- •17. Как изменяются основные св-ва сплавов в результате отжига-гомогенизации (относительное удлинение, временное сопротивление разрыву, ударная вязкость, коррозионная стойкость)?
- •1. Дайте опр-ия термических и структурных напряжений, возникающих в изделиях при т.О. Укажите причины их возникновения.
- •3. Представьте основные понятия о сдвиговом механизме снятия внутренних напряжений при отжиге. Каковы особенности кинетики этого процесса?
- •4. Представьте основные понятия о диффузионном механизме снятия внутренних напряжений при отжиге. Каковы особенности кинетики этого процесса?
- •6. Назовите основные причины уменьшения коэф-та упрочнения на третьей стадии деформационного упрочнения. Каковы механизмы этих явлений?
- •7. Fe подвергали пластической деформации с различными скоростями: от 0,001 1/с до 1000 1/с, при t-ах от
- •8. Назовите причины вызывающие анизотропию св-в деформированного металла. Выделите из них, наиболее существенные факторы, вызывающие анизотропию св-в.
- •9. В чем заключается принципиальное отличие текстур деформации и рекристаллизации? Каким образом они образуются?
- •11. В чем заключается отличие понятий “отдых” и “возврат” холодно-деформированного металла? Дайте краткую хар-ку процессов “отдыха”.
- •12. В чем заключается отличие понятий «полигонизация» и «рекристаллизация на месте»? Что между ними общего? Дайте краткое опр-ие понятия «рекристаллизация на месте».
- •15. Из цеха холодной штамповки возвращена партия листовых заготовок с указанием вида брака «апельсиновая корка». Что это за вид брака? в результате чего он образуется, как исключить его возникновение?
- •18. Каковы особенности развития процессов рекристаллизации после критической степени деформации? Когда следует использовать такую деформацию? Когда она вредна?
- •19. Каковы особенности влияния длительности рекристаллизационного отжига на размер рекристаллизованного зерна? Что такое инкубационный период рекристаллизации? Что лежит в основе этого явления?
- •21. На стадии вторичной рекристаллизации процессы начинаются с «исчезновения» отдельных высокоугловых границ. Покажите, что лежит в основе этого явления и к чему это приводит.
- •1. Цель отжига 2-ого рода. Какие явления лежат в основе отжига 2-ого рода?
- •2. Что такое степень переохлаждения и степень перенагрева? Какова их роль в развитии фазовой перерекристаллизации?
- •8. Чем отличается изотермическая диаграмма фазового превращения при охлаждении от аналогичной диаграммы фазового превращения при нагреве?
- •9. Вычертите с-образную диаграмму. Охарактеризуйте области и основные линии этой диаграммы. Укажите, каков физический смысл.
- •10. Какую информацию о структурном состоянии и св-ах сплавов можно получить с помощью диаграмм изотермического превращения переохлажденной фазы при охл-ии?
- •11. Что такое когерентность решеток двух фаз? Какую роль играет когерентность решеток фаз, претерпевающих фазовую перерекристаллизацию?
- •13. Почему на первых стадиях фазовой перекристаллизации часто образуется зародыш промежуточной фазы, имеющий дискообразную или пластинчатую форму вместо сферического зародыша стабильной фазы?
- •14. Указать, как влияют структурные неоднородности в исходной фазе, размер зерна исходной фазы, наличие в сплаве кристаллов избыточной фазы на развитие фазовой перекристаллизации.
- •15. Укажите, как влияет пластическая деформация под действием приложенных напряжений извне (горячейОд) на развитие фазовой перекристаллизации.
- •16. Укажите, как влияют термические напряжения, обусловленные быстрым нагревом или охл-ем образца, на развитие фазовой перекристаллизации.
- •18. Назовите основные этапы аустенитного превращения. Почему для начала аустенитного превращения требуется перенагрев стали выше точки Ас1?
- •61. Назовите основные механизмы графитизации цементита в чугунах при отжиге. Объясните, почему прямая диссоциация цементита как хим-ого соед-ия не может обеспечить превращения белого чугуна в ковкий.
- •64. Приведите основной режим отжига для получения ковкого чугуна. Охарактеризуйте структурные изменения при отжиге, конечную структуру и св-ва чугуна, получаемого по такому режиму.
- •69. Дайте понятия гетерогенизационного отжиг. Приведите основные схемы полного, неполного и изотермического гетерогенизационного отжига.
- •1. Назначьте t-ру нагрева под закалку сплава Al – 4 % Cu и Al – 7 % Cu.
- •2. Сплавы системы Al-Cu могут использоваться для изготовления штамповок и отливок. Чем будет отличаться режим закалки при одинаковом хим-ом составе сплавов?
- •3. Исходя из чего, назначают охлаждающую среду при закалке без полиморфного превращения?
- •4. Чем отличается структура закаленного сплава Al-4%Cu от отожженного?
- •5. Два образца из сплава Al-4% Cu при отжиге охлаждались:

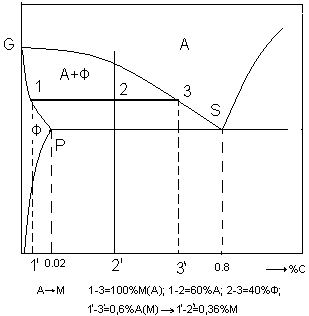

- •6. Нарисуйте график изменения концентрации углерода в мартенсите в стали 40 при изменении t-ры нагрева под закалку от 730 до 850 °с.
- •7. Как изменяется содержание углерода в мартенсите и кол-во мартенсита в сталях с содержанием углерода от 0,2 до 0,8% после их закалки с t-ры 760ºС?
- •8. Как, может, повлиять легирование стали Ni или Ti на склонность к получению при закалке крупноигольчатого мартенсита?
- •10. Чем объясняется большая скорость роста мартенситных кристаллов при мартенситном превращении аустенита в процессе закалки углерод стали?
- •11. Что такое дополнительная деформация при мартенситном превращении?
- •12. Укажите, как влияет содержание углерода в заэвтектойдных сталях на положения мартенситных точек при закалке с t-ры 760ºС?
- •14. Чем объясняется получение высокой плотности дислокаций в мартенситных кристаллах после закалки стали?
- •15. Чем объясняется сохранение в структуре закаленной стали Аост?
- •1. Каковы причины перераспределения атомов растворенных элементов в твердых растворах на самых ранних стадиях распада при старении?
- •2. Приведите схему структурных изменений, соответствующих сфероидизации частиц при старении. Чем обусловлено стремление частиц к сфероидизации и за счет каких процессов она происходит?
- •3. Чем объясняется образование промежуточных фаз на первых стадиях распада пересыщенных твердых растворов при старении вместо стабильных?
- •4. Чем объяснятся растворение наиболее мелких частиц и рост наиболее крупных из них на стадии коагуляции (завершающей стадии распада пересыщенных твердых растворов) при старении?
- •10. Первая стадия распада мартенсита при отпуске стали происходит с очень высокими скоростями. Чем это объясняется? Как проявляется в структуре стали развитие первой стадии распада мартенсита?
- •11. Дайте объяснение причин того, что распад Аост при отпуске происходит при более высоких t-ах, чем распад мартенсита.
- •12. Какие структурные изменения соответствуют, третьему превращению при отпуске стали, которое имеет наз-ие «карбидное превращение»?
- •14. Чем отличается структура сорбита отпуска стали у8 от сорбита, получаемого при распаде переохлажденного аустенита? Как эти отличия сказываются на мех-ие св-ва стали?
- •1 6. Отпуск пружинной стали 65г проведен при 420-440ºС. Какую структуру имеет сталь в таком состоянии? Какие превращения при отпуске обеспечили получение такой структуры?
- •17. Какую структуру имеет сталь 45 после отпуска в составе улучшения? Какие превращения при отпуске обеспечивают получение такой структуры? Какие св-ва соответствуют такому структурному состоянию?
- •18. Какую цель преследует многократный (2-3 раза) отпуск быстрорежущей стали?
- •19. Каков механизм появления вторичной твердости при отпуске быстрорежущей стали?
- •20. Что понимается под понятием «вторичная закалка» при отпуске быстрорежущей стали. Почему она оказывается возможной при 1-м, 2-м и даже 3-м отпуске?
- •22. Предложите принципиально возможные способы предотвращения обратимой отпускной хрупкости легированных сталей.
69. Дайте понятия гетерогенизационного отжиг. Приведите основные схемы полного, неполного и изотермического гетерогенизационного отжига.
Гетерогенизирующий отжиг - это вид термообработки, при котором главным процессом является возможно полное выделение из основной фазы одной или нескольких фаз.
Три вида смягчающего гетерогенизирующего отжига:
- полный (нагрев сплавов до t-ры однофазного высокотемпературного состояния, осуществляют изотермическую выдержку с последующим медленным охл-ем до комнатных t-р);
- изотермический (нагрев до t-р однофазного высокотемпературного состояния, ускоренное охл-ие до t-р минимальной устойчивости переохлажденного твердого раствора, изотермическая выдержка);
- неполный (проводится для алюминиевых сплавов при t-ах 300-350 оС.).
ЗАКАЛКА
1. Назначьте t-ру нагрева под закалку сплава Al – 4 % Cu и Al – 7 % Cu.

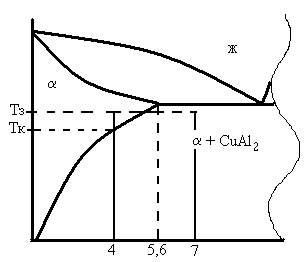

t-ра нагрева под закалку должна быть выше t-ры критической точки, но ниже t-ры неравновесного солидуса данного сплава. Для сплава Al – 4 % Cu проводится полная закалка. Сплав Al – 7 % Cu подвергается неполной закалке. Закалку проводят из двухфазной области. При этом t-ру выбирают максимально приближенную к t-ре эвтектики (чтобы успела раствориться избыточная фаза), но ниже ее (чтобы не произошел перегрев или пережог).
2. Сплавы системы Al-Cu могут использоваться для изготовления штамповок и отливок. Чем будет отличаться режим закалки при одинаковом хим-ом составе сплавов?
Штамповки и отливки из сплавов системы Al-Cu отличаются по структурному состоянию сплава, обусловленному технологией их получения. Отливки после неравновесной кристаллизации всегда имеют грубую хим-ую неоднородность по сечению каждого зерна. Штамповки в результате деформационного воздействия получают тонкодиффернцированное строение. Время выдержки для штамповок и отливок будет различным: для отливок необходимо для процесса гомогенизации твердого раствора и растворения всех структурных составляющих, т.к. дисперсные фазы отливок растворяются дольше.
3. Исходя из чего, назначают охлаждающую среду при закалке без полиморфного превращения?
Основным критерием, определяющим выбор охлаждающей среды при закалке, является критическая скорость закалки, которую можно опр-ть как минимальную скорость охл-ия, при которой еще не произошел распад переохлажденного тв. р-ра в области его минимальной устойчивости.
4. Чем отличается структура закаленного сплава Al-4%Cu от отожженного?
Отожженный сплав имеет равновесную структуру, которая опр-ся фазовой диаграммой, а закаленное состояние метастабильно. В отожженном состоянии избыточное кол-во хрупких фаз могут располагаться в виде прослоек по границам зерен. При закалке сплава Al-4% Cu состояние характеризуется структурой составляющей высокотемпературному состоянию на фазовой диаграмме, хрупкие прожилки по границам зерен исчезают в результате растворения в твердом растворе.
5. Два образца из сплава Al-4% Cu при отжиге охлаждались:
1-ый – с печью, 2-й – на воздухе. Повлияют ли такие варианты отжига на время выдержки при последующей закалке этих образцов? Дайте объяснение этого явления.
При закалке образца из сплава Al-4%Cu, охл-ся при отжиге вместе с печью, необходима большая выдержка при закалке, по сравнению с аналогичным образцом, который охлаждался на воздухе. При медленном охл-ии (с печью) происходит более грубое и полное выделение фаз.
