МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Московский государственный технический университет радиотехники, электроники и автоматики» мгту мирэа
Факультет: Филиал МГТУ МИРЭА в г. Дубне Специальность: 230101 Вычислительные машины, комплексы, системы и сети
Форма обучения: очная
Учебный год: 2011/2012
Доклад
Дисциплина: СД.06 «Интерфейсы периферийных
устройств»
Тема: «Видеосистема, видеоадаптеры. Технология CUDA.»
Преподаватель: Лысенко Е.И.
Допущен к защите:________________
(подпись руководителя, дата проверки)
Исполнитель: студент 4 курса Пономарев И.Д.
Шифр: ДОВМ-09-09 _____________________
(подпись студента, дата сдачи)
Дубна, 2012
Оглавление
Видеосистема 3
Видеоадаптер 4
Схема синхронизации 5
Видео BIOS 5
Графический контроллер 6
Видеоконтроллер 6
Контроллер атрибутов 6
Регистры цветовой таблицы и цифроаналоговый преобразователь 7
Видеопамять 7
Технология CUDA 8
Список литературы: 15
Видеосистема
Видеосистема компьютера состоит из трех компонентов:
монитор (дисплей);
видеоадаптер;
программное обеспечение (драйверы видеосистемы).
Основным устройством вывода графических изображений является дисплей. Работой дисплея управляет видеоконтроллер. Может располагаться на плате — видеоадаптер (видеокарта).
Видеоконтроллер состоит из двух частей:
видеопамяти
дисплейного процессора.
Любое изображение на экране — это отражение информации видеопамяти. Первоначально видеоинформация формируется в оперативной памяти. Вывод на экран происходит в результате передачи видеоинформации контроллеру монитора: информация записывается в видеопамять и сразу же воспроизводится на экране под управлением дисплейного процессора. Таким образом, видеопамять является своеобразным буфером между ОЗУ и дисплеем. Смена «картинки» на экране является следствием смены содержимого видеопамяти. Система вывода на экран работает совершенно одинаково, не зависимо от того, какого рода информация выводится: текст ли это, неподвижный рисунок или анимация.
Например, в качестве устройства ввода изображения с листа в компьютерную память используется сканер. На рисунке 1 представлена система вывода изображения на экран и системы ввода изображения с помощью сканера.
Рис.1. Схема вывода изображения на экран и схема ввода изображения с помощью сканера
Все видеосистемы содержат электронные компоненты, формирующие сигналы синхронизации, цветности и управляющие генерированием текстовых символов. Во всех видеосистемах имеется видеобуфер – область ОЗУ, которая предназначена для хранения страницы, выводимой на экран. Основная функция видеоадаптера заключается в преобразовании данных из видеобуфера в сигналы, которые управляют дисплеем и формируют наблюдаемое на экране изображение.
Видеоадаптер
Рис.2. Плата видеоадаптера

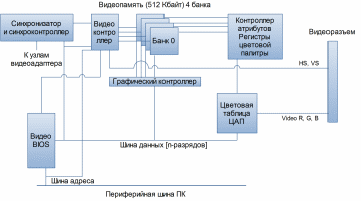

Видеоадаптер – устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора. Современные видеокарты не ограничиваются простым выводом изображения. Они имеют встроенный микропроцессор, который может производить дополнительную обработку, разгружая от этих задач центральный процессор компьютера. На рисунке 3 представлена блок-схема видеоадаптера.
Р
ис.3.
Блок-схема видеоадаптера
Видеоадаптер включает в себя набор блоков:
Схема синхронизации
Это кварцевый генератор и контроллер синхронизации, формирующий все сигналы тактирования узлов адаптера. Вырабатывает сигналы регенерации видео ОЗУ и обеспечивает периодичность доступа центрального процессора к видео ОЗУ.
