3.4. Разработка архитектурных решений проектируемого здания с учетом акустических требований. Архитектурно-акустические особенности речевых залов: аудитории и драматические театры

Драматические театры:

-максимальная вместимость 1200мест

Акустические требования – хорошая разборчивость речи

Обеспечивают:

• интенсивный прямой звук

-небольшая длина зала (компактный)

-балконы

• интенсивные звуковые отражения

-отражатели в зале (крупные плоские поверхности)

• небольшая гулкость

-минимальная реверберация

Аудитории:

Эксплуатируются в условиях естественной акустики

Акустические требования – компактный зал, плоский потолок, прямоугольной или секторной формы, без звукопоглатителя.

Обеспечивают:

• достаточная громкость

-небольшая длина зала -отражатели в зале

• хорошая разборчивость речи

-небольшой объем зала -без звукопоглотителя

Для залов с естественной акустикой необходимо выполнение следующих основных требований:

• обеспечение всех зрителей достаточной звуковой энергией;

• создание диффузного звукового поля, исключающего возможность образования таких акустических дефектов, как эхо и фокусирование звука;

• обеспечение оптимального времени реверберации.

Деление на залы с естественной акустикой и залы, оборудованные системой звукоусиления, условно. В настоящее время практически все большие залы оборудуют звукоусилительной установкой, но при этом сохраняются требования обеспечения оптимальных акустических условий без средств звукоусиления.

Удовлетворение данных требований достигается рациональным выбором объема, геометрической формы зала, очертания его внутренних поверхностей.

Принятые решения по разделу 3.4 Акустическое проектирование здания Детского сада.

В детском саду предусмотрен актовый зал на 140 мест площадью 140м². Имеет правильную геометрическую форму и плоский потолок. Габаритные размеры зала –12м х 7 м, размер сцены-4м х 8 м. Высота зала –4 м.

Зал по назначению проектируется речевой. Пропорции, необходимые для естественной акустики:

1<L/B<2, 1<B/H<2

L/B = 7/12 =1,06; B/H = 12/4 = 3,0

Компактный, имеет небольшую длину и мелкие рассеиватели на стенах и отражатели в зале.

Актовый зал запроектирован для многопрофильного использования:

-проведение собраний;

- утренников и выступлений;

- просмотр видеороликов.

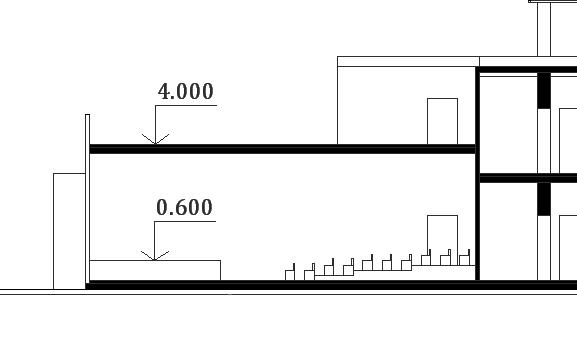

Разрез и план актового зала детского сада

Зал оборудован проекционной системой. Подвесной экран рулонного типа конструкции установлен над сценой, проектор крепится к потолку. Выбран проекционный экран на текстильной основе. Его белое матовое покрытие рассеивает попадающий на него свет одинаково во всех направлениях, поэтому изображение, демонстрируемое на таком экране, прекрасно видно под любым углом зрения. Такое покрытие обеспечивает хорошую цветопередачу и прекрасную четкость изображения благодаря своей гладкой поверхности.

Использована трансформируемая конструкция подъема рядов амфитеатра и складная мебель.

В актовом зале присутствует стена с большой плоскостью остекления. Вся оконная конструкция может резонировать, в результате чего может появится дребезг. Поэтому на окна установлены шторы из светонепроницаемой плотной материи для звукопоглощения, также обеспечивается необходимое затемнение зала.

Не высокая высота зала (H=4м) позволяет избежать эхо.

Для проведения музыкальных мероприятий и просмотра видеороликов, в зале предусмотрено применение средств электроакустики.

Рекомендуется установить крупный отражатель у сцены.
