1. Плиты из железобетона; 2. Плиты из жесткой минеральной ваты rockwool флор

БАТТС™; 3. бетонной стяжки; 4. полового покрытия

Принятые решения по разделу 3.4

Разработка архитектурных решений проектируемого здания с учетом акустических требований.

Звукоизоляция

В качестве звукоизоляции в технических помещениях проектом предусмотрено применение Изолон и Флор Баттс- конструкции плавающего пола.

В помещениях – источниках шумов, в мастерских, а также в помещениях, соседствующих с лифтовыми шахтами возможно применение конструкции «плавающего пола» на пробковой подложке.

Системы акустического гипсокартона Gyproc.

Технологически нового оборудования с меньшими показателями шумового загрязнения:

использование концептуально нового типа лифтовой системы MONOSPACE - (разработка фирмы AO KONE) – снижение уровня шума на 15 – 20 дБ

Проектное решение универсального зала

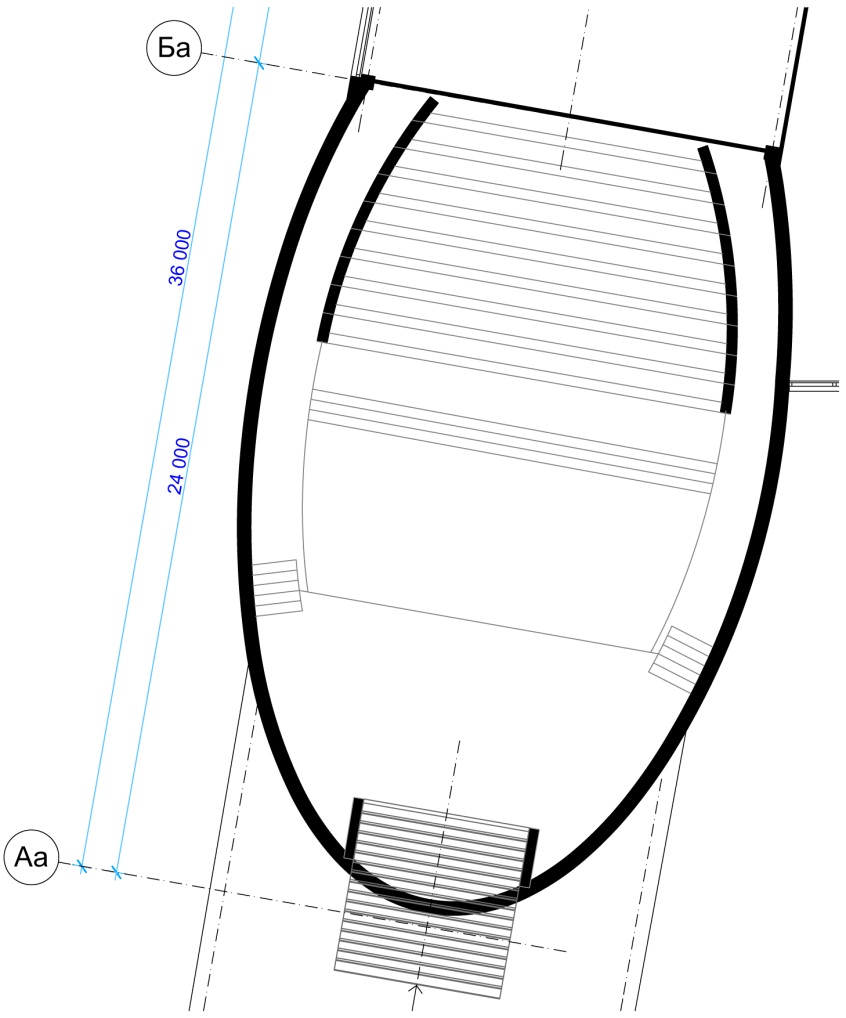

В здании яхт-клуба запроектирован универсальный зал для проведения конференций и выступлений. Габаритные размеры зала –12м х 15 м, площадь зала – 180 м². Зал предусматривается на 150 чел. Высота зала – 8 м.

Зал по назначению проектируется универсальный. Пропорции, необходимые для естественной акустики зала:

1<L/B<2, 1<B/H<2

L/B = 12/15 =0,8; B/H = 15/8 = 1,8

По габаритам зал не подходит для естественной акустики – пропорции не соблюдаются. Ширина слишком велика.

Поэтому в проектируемом зале предусмотрены экраны по бокам зала,которые уменьшат ширину зала, а так же искусственное озвучивание.

Глубину ряда выбираем 0.9м в соответствии с методическими указаниями. Так как зал малой вместимости балкон не предусмотрен. С учетом превышения угла зрения 0.12м, уровень расположения последнего ряда выше на 0.84 м относительно первого, что составляет примерно 1/7 . Для улучшения распределения звука предусмотрен скос потолка и задней стены. В этом случае наиболее удалённые от источника участки потолка и стен позволяют направить звуковые отражения на задние места.

Производим расчёт допустимого количества в зале:

V/7=1440/7=205(человек)

Таким образом возможно расширение зрительных мест.

Пример отражателей звука в зале

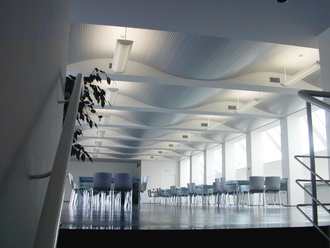

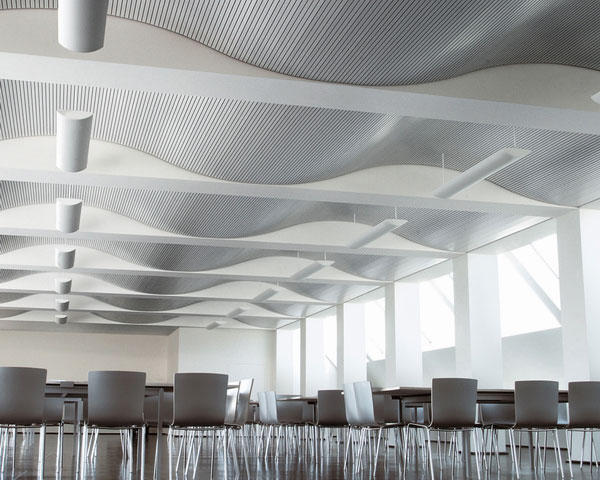

В отделке потолка зала используются криволинейные поверхности, что благотворно влияет на акустические свойства зала, способствуя эффективному рассеиванию отраженного звука.

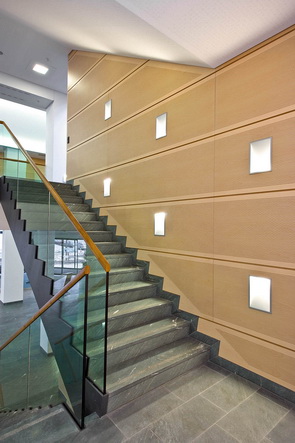

Материалы используемые в отделке зрительного зала.

TOPAKUSTIK (Швейцария)

Акустические панели для элитных интерьеров

Изысканная декоративно-акустическая отделка театральных и концертных залов, ресторанов высшего класса, референcных комнат прослушивания, домашних кинотеатров, корпоративных залов совещаний и комнат переговоров. Данные панели относятся к числу самых эстетичных отделочных звукопоглощающих материалов.

Описание

Акустические панели TOPAKUSTIK (Швейцария) это главный компонент декоративной системы отделки различных помещений, основное назначение которой обеспечивать высокую степень акустического комфорта. Помимо высокой акустической эффективности благородные элементы оформления помещений  TOPAKUSTIK позволяют выполнять декоративную отделку в гармоничном сочетании эстетики и архитектурной акустики.



Область применения

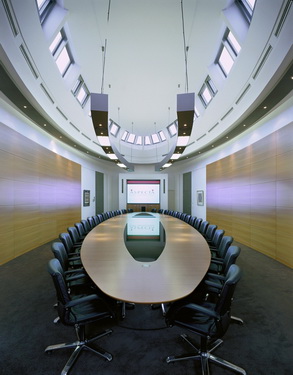

П анели TOPAKUSTIK применяются для акустической отделки стен и потолка в помещениях, к которым предъявляются высокие эстетические требования, например, в музыкальных и концертных залах, домашних кинотеатрах, музыкальных студиях, комнатах переговоров, конференц-залах, школах, клубах, ресторанах, бассейнах, спортивных сооружениях и т.п. В зависимости от способа монтажа, типа перфорации и параметров звукопоглощающего среднего слоя акустические характеристики панельной системы TOPAKUSTIK могут изменяться в достаточно широких пределах. Таким образом, можно «настраивать» акустику помещения, приближая её к требуемым значениям.



Cостав

Панели TOPAKUSTIK производится из высококачественного MDF (medium density fiberboard) и натурального дерева. Внешняя поверхность панелей TOPAKUSTIK отделывается шпоном ценных пород дерева, покрывается меламиновой пленкой, имитирующей структуру натурального дерева, или окрашивается в любой цвет специальными высококачественными красками по системе RAL. Обратная сторона панелей каширована вискозным акустически прозрачным материалом с поверхностной плотностью 70г/м². Вискозное полотно не содержит стеклянных или минеральных волокон.



Отличительные особенности

TOPAKUSTIK это наиболее инновационная и эффективная система поглощения звука доступная на рынке. Широкий ассортимент типов перфорации и разнообразие качественной отделки натуральным деровом позволяет дизайнерам и архитекторам создавать изысканные интерьеры.  Каждый заказ исполняется на фабрике TOPAKUSTIK в г. Лунгерн, Швейцария, индивидуально, что позволяет нашим заказчикам быть уверенными в неповторимости своего дизайнерского решения.  Значительное преимущество панелей TOPAKUSTIK заключается в простоте монтажа. Каждая панель имеет уникальное пазогребневое соединение, благодаря которому в готовом виде покрытие выглядит как монолитная поверхность. Панели с размерами 600х600 мм или 600х1200 мм могут устанавливаться в стандартную модульную систему подвесных потолков. В зависимости от потребностей клиента панели TOPAKUSTIK доступны в исполнениях, соответствующих классам горючести Г1 или Г2. Для помещений с повышенной влажностью предлагаются панели в специальном исполнении.

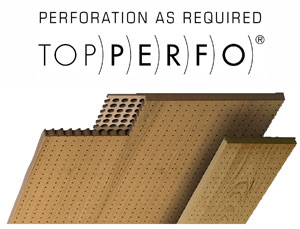

Типы моделей и перфорации Панельная система TOPAKUSTIK может изготавливаться по индивидуальному заказу с любым типом перфорации: 6/2, 5/3, 13/3, 14/2, 30/2, Caro, Aria (первая цифра показывает ширину полосы шпона, вторая – ширину канавки). Диаметр отверстий может быть также любым вплоть до 0,5 мм, при этом каждый квадратный метр поверхности содержит до 250000 невидимых глазу отверстий! Коэффициент перфорации зависит от типа модели и варьируется от 6% до 20%.



Система крепежа и монтаж

Панели TOPAKUSTIK можно монтировать на деревянный несущий каркас смонтированный с шагом 600 мм. К потолку деревянный каркас закрепляется с помощью нониусных или регулируемых пружинных подвесов. К стенам каркас закрепляется с помощью акустических П-образных кронштейнов для гипсокартонных профилей. Панели TOPAKUSTIK закрепляются к деревянному каркасу с помощью специальных металлических кляммеров или скобами с помощью пневматического строительного степлера.

П анели TOPAKUSTIK можно монтировать на каркас из металлических омега-профилей сечением 26х20 мм или 26х13 мм. К потолку омега-профили закрепляются с помощью нониусных или регулируемых пружинных подвесов непосредственно или с помощью промежуточного деревянного каркаса.

К стенам омега-профили закрепляются непосредственно с помощью дюбелей и саморезов или монтируются на промежуточный деревянный или металлический каркас для гипсокартонных систем.

Панели закрепляются к омега-профилям с помощью специальных металлических поворотных кляммеров.



Панели TOPAKUSTIK можно монтировать на потолок с помощью стандартных модульных подвесных систем (600х600 мм) из T-образных профилей шириной 15-26 мм. Крупноразмерные панели закрепляются к T-образным профилям с помощью металлических поворотных кляммеров.

Панели TOPAKUSTIK  с модульными размерами 600х600 мм и 600х1200 мм укладываются в ячейки каркаса в соответствии со стандартными рекомендациями производителя подвесной системы.
