Министерство образования и науки, молодёжи и спорта Украины

Одесская государственная академия строительства и архитектуры

Кафедра основ архитектуры и дизайна архитектурной среды

«Яхт-клуб в АР Крым, район пос. Яковенково»

Выполнил ст.гр. АБС 504 с

Сушко Е.В.

Преподаватель:

проф. Витвицкая Е.В.

Одесса 2011г.

3.1 Анализ и учёт климатических особенностей района строительства при разработке генерального плана.

Согласно «Нормативным требованиям по учёту климата при разработкегенплана» (ДБН 360 - 92** «Містобудування. Планування і забудова міських і сільських поселень»), должна быть произведена микроклиматическая оценка территории застройки по трём направлениям:

п. 10.29: 1. Обеспечение благоприятных условий территории застройки по комплексу климатических факторов, температура наружного воздуха;

ветер, солнечная радиация.

2. Обеспечение достаточности инсоляции территории и помещений проектируемых зданий.

3. Обеспечение минимизации теплопотерь зданий и формирование рационального теплового режима.

п.10.30: Размещение и ориентация жилых и общественных зданий

(за искл. детских дошкольных учреждений, общеобразовательных школ, школ – интернатов) должны обеспечивать продолжительность инсоляции жилых помещений, определённых нормами и территории не менее 2,5 ч в день на период с 22 марта по 22 сентября южнее 58⁰ с.ш.

10.31: «В III–IV климатических зонах необходима защита зданий и территорий от перегрева путём применения свободной, хорошо аэрируемой застройки, озеленения, обводнения, использования солнцезащитных средств».

10.32: «Мероприятия по регулированию ветрового режима должны быть направлены на смягчение микроклимата, в первую очередь, на участках детских дошкольных учреждений и школ, в зонах отдыха и на основных пешеходных путях.

Наиболее эффективные приёмы ветрозащиты - многократное применение ветрозащитных экранов по глубине застройки, создание аэродинамических групп.

Климатические особенности г. Ялта.

Климатические особенности рассмотрены для города, максимально близко расположенного к месту расположения объекта (пос. Яковенково) и климатические характеристики которого приведены в СНиП 2.01.01-82 «Строительная климатология и геофизика».

Все климатические характеристики рассмотрены для г. Ялта.

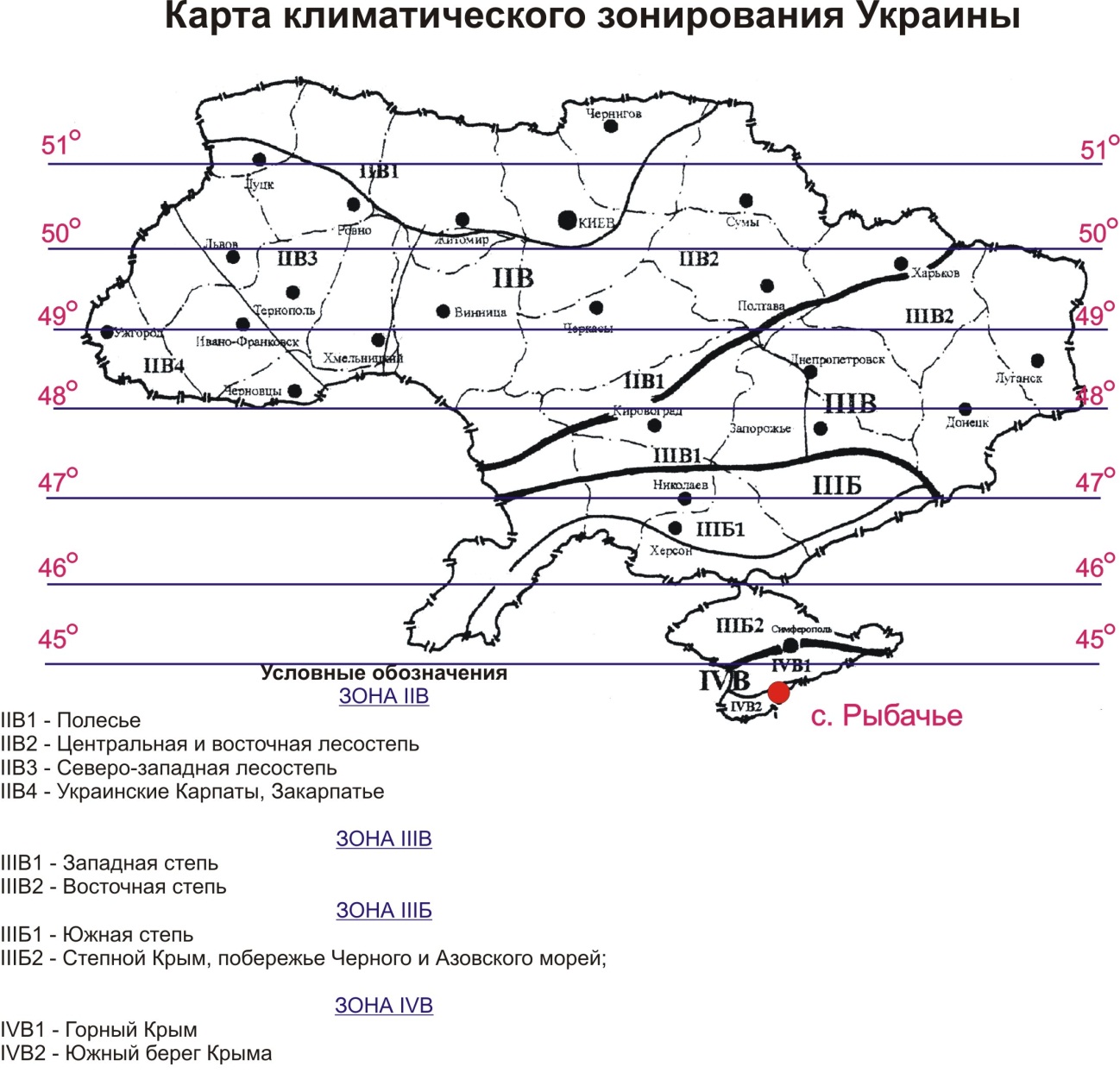

г. Ялта находится в IVВ2 климатическом районе (побережье Чёрного моря).

применить пп. 10.31. ДБН 360-92**: «В III – IV климатических зонах необходима защита зданий и территорий от перегрева путём применения свободной, хорошо аэрируемой застройки, озеленения, обводнения, использования солнцезащитных средств».

Элементы климата и классы погоды г. Ялта

город	Элементы климата	Обозна-чение	Месяцы года
			I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
Ялта IV В2	Темп-ра наружного воздуха	tн, 0C	4,0	3,8	5,9	10,3	15,6	20,3	23,7	23,5	19,1	14,2	9,3	6,1
	Упругость вод. пара наружного воздуха	ен, гПа	6,4	6,4	6,4	8,8	12,4	15,8	17,0	16,5	13,6	10,8	9,3	7,3
	Относит. влажность наружного воздуха	φн,,%	78,7	79,8	69	70,2	70	66,4	58,8	57,7	61,5	66,8	79,4	77,6
	Классы погоды		П	Х	П	П	К	К	К	К	К	К	П	П

г. Ялта характеризуется следующими классами погоды:

холодная - II месяц;

прохладная - I, III, IV, XI, XII месяцы;

комфортная - V, VI, VII, VIII, IX, X месяцы;

Прохладная зима и тёплое влажное лето.

Необходимо применять замкнутый режим эксплуатации для зданий круглогодичного действия и открытый для сезонных построек, интенсивная аэрация летом.

Ветровые нагрузки г. Ялта

СНиП 2.01.01-82 «Строительная климатология и геофизика», (Приложение 4)

Повторяемость ветров P(%) и скорость ветра V (м/с).	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
Январь	31 % 3 м/с	6 % 3,2 м/с	18 % 4,4 м/с	3 % 2,3 м/с	4 % 3,7 м/с	7 % 4,3 м/с	6 % 2,6 м/с	25 % 3,6 м/с
Июль	29 % 2,4 м/с	5 % 2,8 м/с	14 % 3,6 м/с	10 % 2,2 м/с	14 % 3,1 м/с	2,3 % 2,3 м/с	4 % 2,3 м/с	22 % 3,3 м/с

Зима Лето

Анализ ветровых нагрузок г. Ялта:

Господствующими ветрами для Ялты являются:

зимой – С, В, СЗ (опасных ветров нет);

летом – С, В, Ю, СЗ (опасных ветров нет), при этом наиболее благоприятные ветры для аэрации В (повторяемость14%, скорость 3,6 м/с), Ю (повторяемость14%, скорость 3,1 м/с), СЗ (повторяемость22%, скорость 3,3 м/с).

Рекомендации по выбору архитектурных решений при проектировании

застройки в г. Ялта

- открытая схема застройки для территорий и зданий круглогодичной эксплуатации;

- возможна «открытость» застройки, так как опасные ветры отсутствуют;

- необходима защита территорий зданий от перегрева т.к. г. Ялта находится в IVВ2 климатической зоне (применить п.. 10.31. ДБН 360-92**: «В III – IV климатических зонах необходима защита зданий и территорий от перегрева путём применения свободной, хорошо аэрируемой застройки, озеленения, обводнения, использования солнцезащитных средств»); для оптимизации внутреннего микроклимата дворов рекомендуется обеспечить условия для хорошей аэрации; максимально раскрыть застройку, обводнить и озеленить.

Выбранные архитектурные решения генерального плана

проектируемого яхт-клуба.

Проектируемый объект располагается в южной части пос. Яковенково.

Для обеспечения благоприятных условий на территории центра выполняются следующие меры:

- территория озеленена (с учетом требований п. 10.31. ДБН 360-92**);

- ветры восточного, южного, северо-западного направлений используются для аэрации территории. Ветрозащита не требуется.

- так как центр расположен на берегу моря, дополнительного обводнения не требуется.

- здание гостиницы с учетом климатических особенностей необходимо оборудовать солнцезащитными устройствами с целью уменьшения перегрева.

- благоустройство решить с учетом современных требований в области ландшафтной архитектуры; участок, на котором располагается комплекс необходимо озеленить со стороны господствующих ветров, несущих пылевые частицы, а также со стороны дорог и открытых автостоянок.

- искусственное электрическое освещение аллей, проездов, проходов и дорожек устраивается для хорошей видимости в темное время суток.

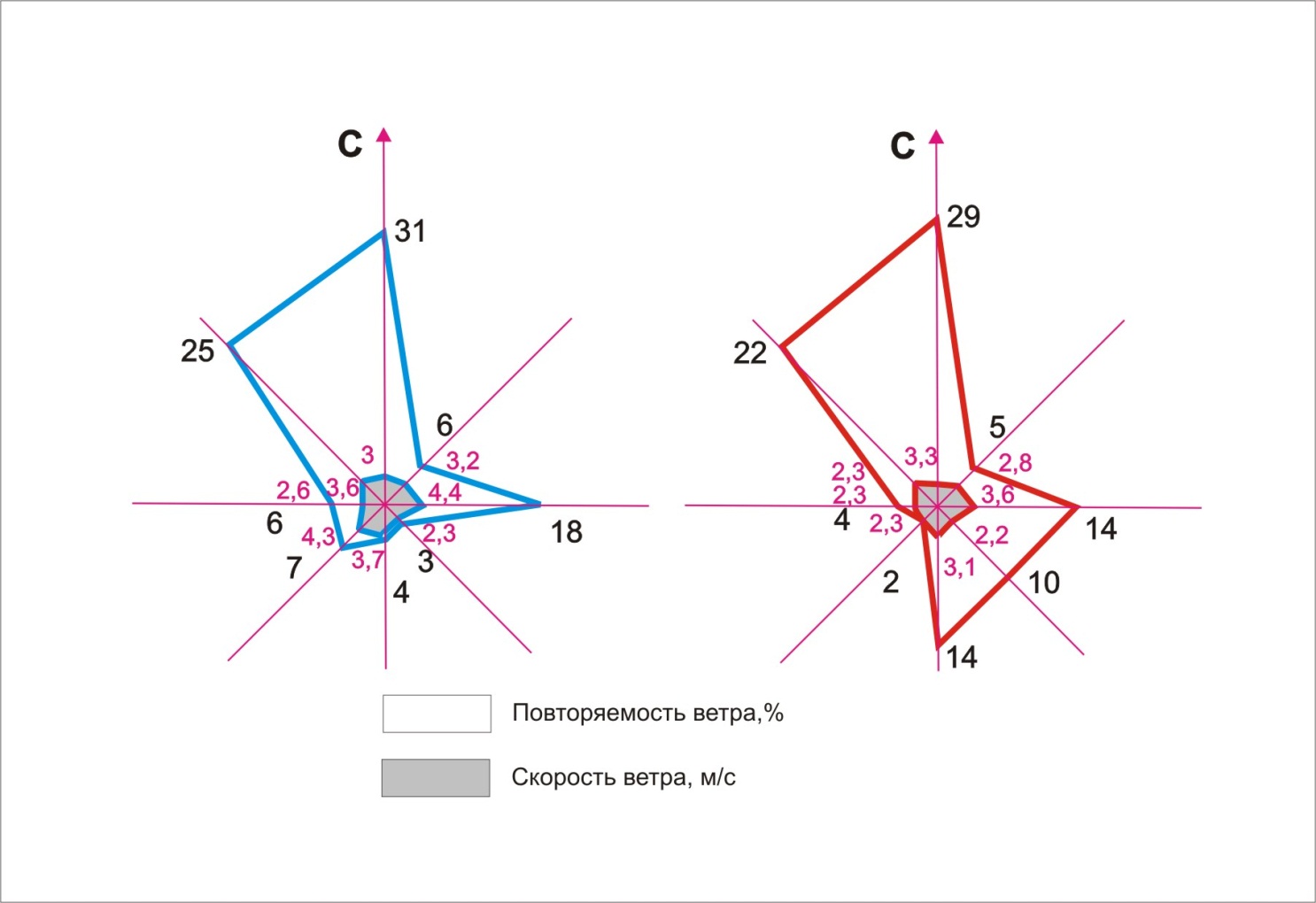

Рис. 3.1 Генплан и розы ветров

Принятые решения по разделу 3.1- климатология.

В соответствии с требованиями ДБН 360 – 92**, по результатам климатической оценки территории были сделаны следующие выводы и приняты архитектурно – планировочные решения:

Место строительства – пос. Яковенково (данные выбраны по г. Ялта) - относится к IVВ2 климатическому району (побережье Чёрного моря), и поэтому, согласно п. 10.31 ДБН 360-92** необходимо принять меры по защите «зданий и территорий от перегрева путём применения свободной, хорошо аэрируемой застройки, озеленения, обводнения, использования солнцезащитных средств».

Проектом предусмотрены следующие виды защиты от перегрева и смягчения микроклимата территории Яхт-клуба:

- озеленена территория центра;

- созданы условия для всесторонней аэрации - а значит исключена возможность возникновения парникового эффекта;

- для здания гостиницы использованы балконы с целью защиты от перегрева, а также съемные солнцезащитные устройства.

Результаты анализа розы ветров показали, что для застройки не нужна ветрозащита, так как опасных ветров нет.

В проекте обеспечены условия для всесторонней аэрации центра морского туризма.

Так как для аэрации наиболее благоприятны В, Ю, СЗ ветры, то для здания гостиницы выбрана наиболее благоприятная ориентация с точки зрения аэрации.
