Конструктивное решение.
Конструктивное решение: бескаркасная комбинированная система.
Здание выполнено из кирпича с продольными и поперечными несущими стенами и поперечным расположением плит перекрытий.
Фундамент ленточный сборный.
Наружные и внутренние стены выполнены из кирпича.
Облицовка наружных стен выполнена штукатуркой на акриловой краске.
Перегородки выполнены из кирпича.
Стены |
Кирпичные |
Толщина наружных стен |
640мм |
Толщина внутренних стен |
380мм |
Толщина перегородок |
120мм |
Плиты покрытия и перекрытия |
Железобетонные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Конструктивные элементы

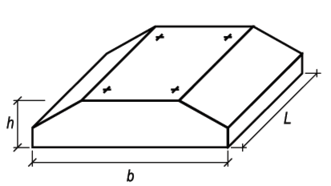

1.Фундамент ленточный
Марка |
Размеры |
Марка бетона |
Объем бетона м3 |
Масса т |
||
b |
L |
h |
||||
Фл 8-8 |
800 |
780 |
300 |
В12,5 |
0.15 |
0.38 |
Фл 8-12 |
800 |
1180 |
300 |
В12,5 |
0.22 |
0.55 |
Фл 8-24 |
800 |
2380 |
300 |
В12,5 |
0.46 |
1.15 |
Фл 12-8 |
1200 |
780 |
300 |
В12.5 |
0,41 |
0,42 |
Фл 12-12 |
1200 |
1180 |
300 |
В12,5 |
0,36 |
0.65 |
Фл 12-24 |
1200 |
2380 |
300 |
В12,5 |
0,74 |
1.63 |

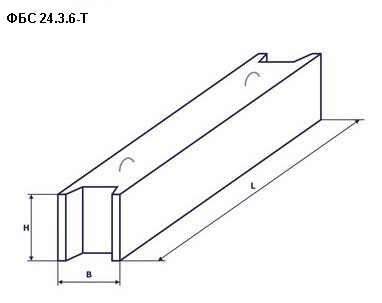

2 .Фундаментный блок стены
Марка |
Размеры |
Марка бетона |
Объем Бетона м3 |
Расход Стали кг |
Масса т |
||
L |
B |
H |
|||||
ФБС 9.6.6 |
900 |
600 |
580 |
100 |
0,293 |
1,46 |
0,70 |
ФБС 12.6.6 |
1180 |
600 |
280 |
100 |
0,191 |
0,74 |
0,38 |
ФБС 24.6.6 |
2380 |
600 |
580 |
100 |
0,815 |
2,36 |
1,96 |
ФБС 9.4.6 |
880 |
400 |
580 |
100 |
0,195 |
0,76 |
0,47 |
ФБС 12.4.6 |
1180 |
400 |
580 |
100 |
0,265 |
1,46 |
0,64 |
ФБС 24.4.6 |
2380 |
400 |
580 |
100 |
0,543 |
1,46 |
1,30 |
