Машины и механизмы
Для погрузки лесных грузов в суда и выгрузки их из судов чаще всего применяют краны. Наибольшее распространение получили пор- тальные краны, позволяющие од- новременно обслуживать берего- вую полосу склада и загружать (разгружать) суда и вагоны. Мостовые перегружатели и мосто- вые краны используют преимущест венно на крупных складах. Они наиболее удобны для применения автоматических захватов при па- кетной перевозке леса. Судовые стрелы и краны для выгрузки леса из судов часто применяют в морс- ких портах. В устьях сплавных рек лес, как правило, грузят в суда из воды плавучими кранами.
При перегрузке леса используют разнообразные захватные прис- пособления: стропы, траверсы с тросами, прижимные подвески, захваты с поворотными лапами, приводимыми в действие ручным способом или с помощью электропривода, лесные грейферы.
Поштучную выгрузку леса из воды чаще всего производят поперечными и продольными, лесотасками.
Складские операции с лесными грузами состоят из приема, переме- щения, штабелирования и отпуска. При небольшой глубине склада эти операции часто выполняют прикор- донными портальными кранами. При значительной площади лесных складов устанавливают портальные краны в тыловой части, а иногда также применяют мостовые и козловые краны. Крупные склады лесопромышленных предприятий оборудуют кабельными, мостокабельными, козловыми и мостовыми кранами на эстакадах.

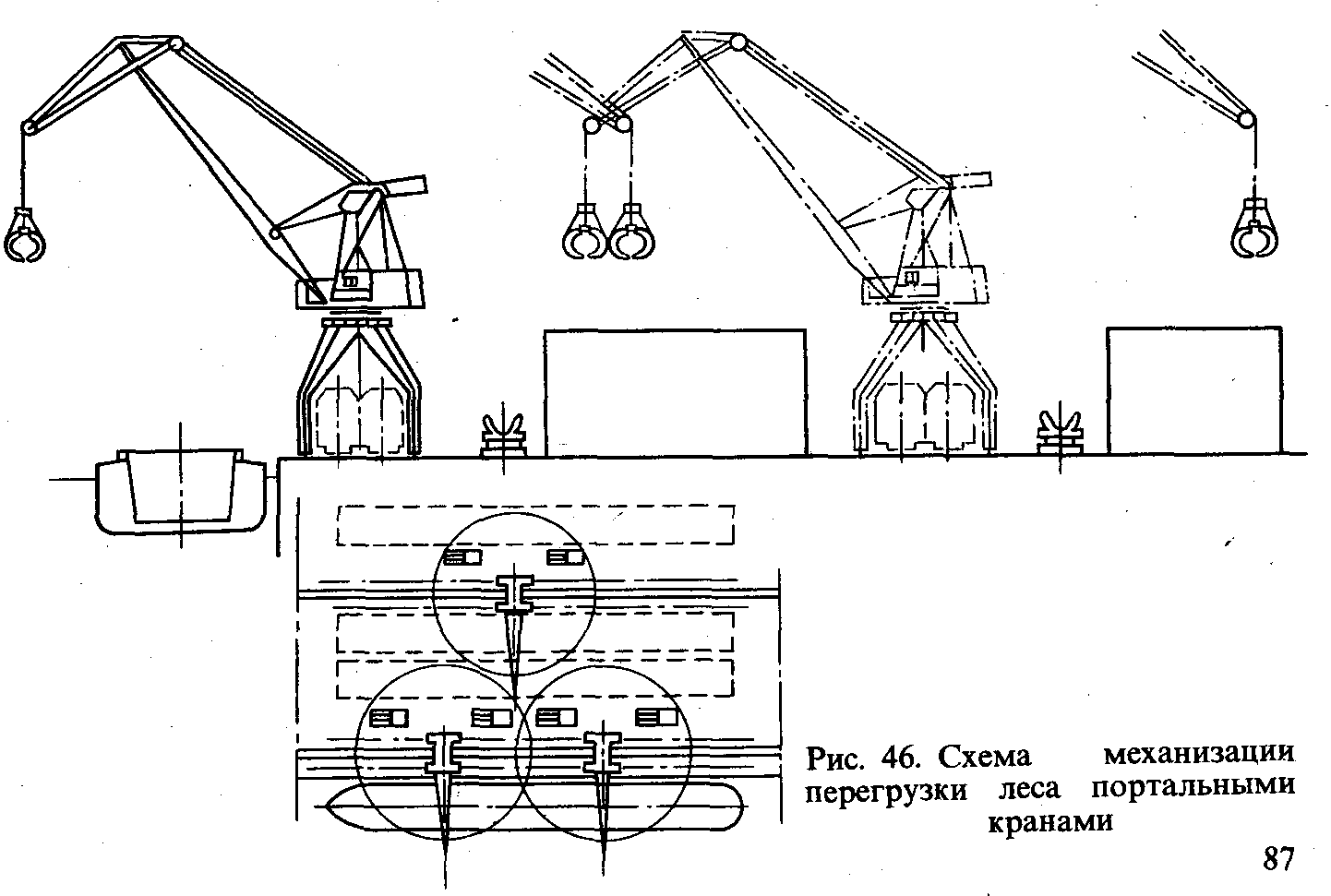

Погрузка леса портальными кранами
9.Схемы механизации перегрузки навалочных грузов
К навалочным грузам относят раз- нообразные кусковые, зернистые и порошкообразные материалы, которые перевозят и хранят без упаковки. В грузообороте речного транспорта навалочные грузы за- нимают наибольший удельный вес.
По условиям перевозки и хранения навалочные грузы делят на две основные группы: грузы, которые можно хранить на открытых пло- щадках и перевозить в открытых судах и вагонах (уголь, руда,неруд- ные строительные материалы, техническая соль и др.); грузы, требующие для своего хранения и перевозки преимущественно закры- тых складов и закрытых транспорт- ных средств (пищевая поваренная и калийная соль и др.).
При выборе способов перегрузки необходимо учитывать физико-механические и, химические свойства навалочных грузов.
Машины и механизмы
При больших грузооборотах загрузку навалочных грузов в суда осуществляют конвейерными машинами.
На большинстве причалов речных портов погрузку навалочных гру- зов в суда ведут портальными и плавучими кранами.
Песок и песчано-гравииную смесь (ПГС), добываемые со дна реки, грузят в суда помощью плавучих кранов, землесосов и много- черпаковых снарядов.
Для выгрузки навалочных грузов из судов применяются различные грейферные краны и реже ковшовые элеваторы и установки с роторным заборным устройством.
На причалах речных портов применяют портальные краны грузоподъемностью от 5 до 16т.
Для зачистки остатков грузов в трымах судна применяют специальные подгребающие грейферы, имеющие увеличенный размер челюстей.
Наиболее совершенный способ разгрузки открытых вагонов с помощью вагоноопрокидывателей.
Крановая схема
Для выгрузки навалочных грузов из судов в речных портах наибольшее распространение получили схемы механизации с портальными кранами. При небольших складах используются схемы с одной линией портальных кранов,которые выполняют все перегрузочные операции.

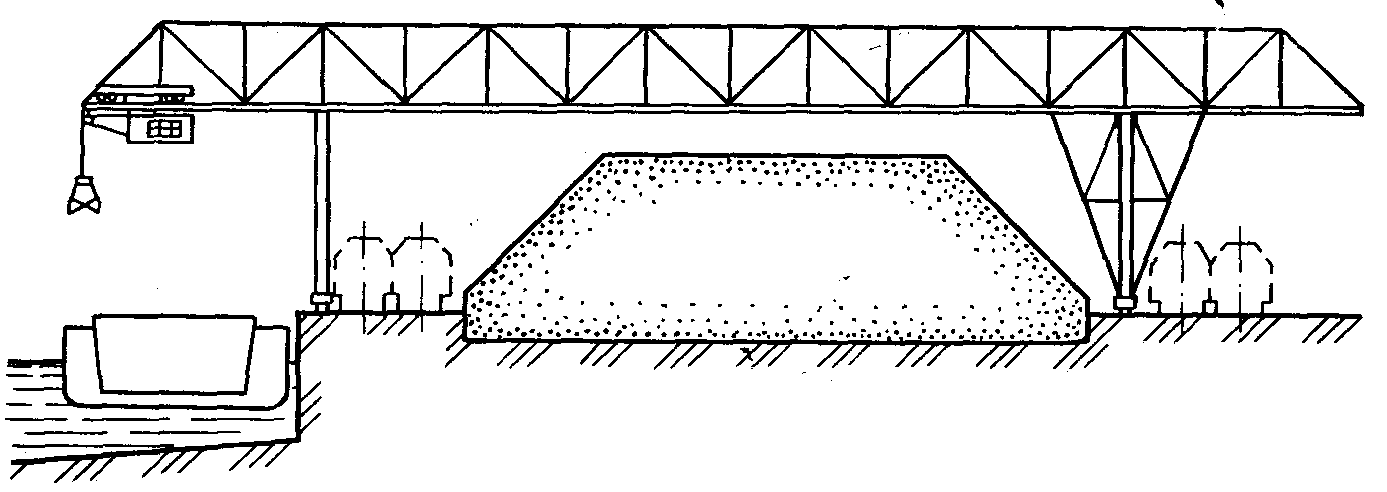

Схема с мостовыми перегружателями
При больших грузооборотах прича- ла и склада применяют схемы с мостовыми перегружатулями.Они имеют высокую производитель- ность и могут перегружать груз по любому варианту без участия других машин.

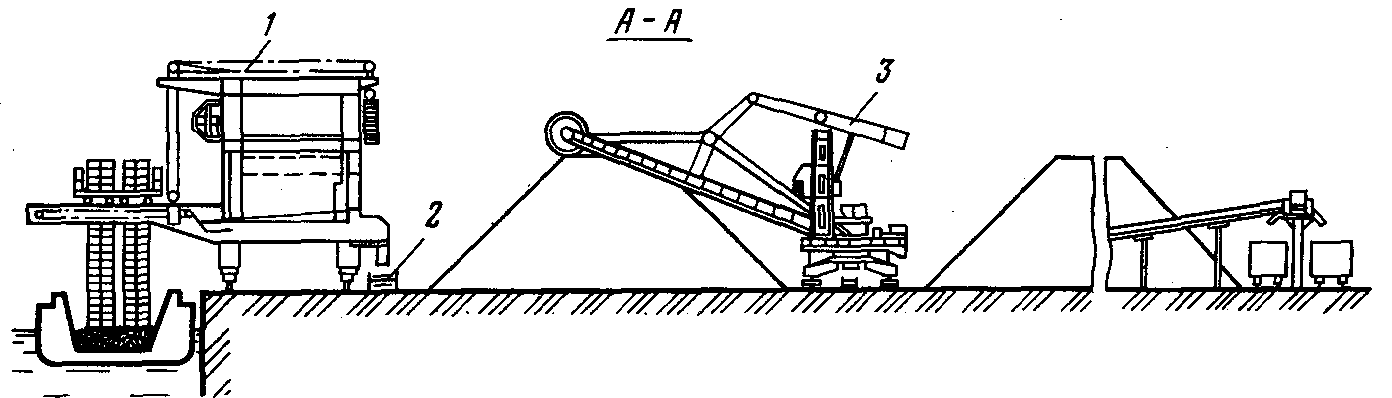

Норийно-конвейерная схема
При больших и устойчивых грузооборотах для выгрузки навалочных грузов из судов найдут применение норийно-конвейерная и роторно-конвейерная схемы.

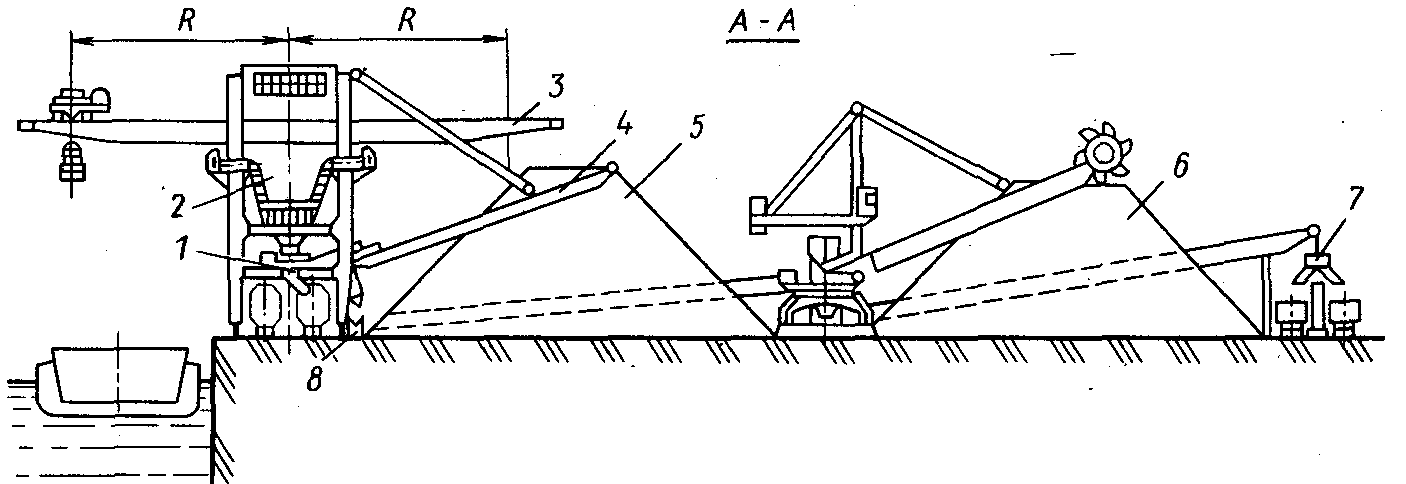

Роторно-конвейерная схема

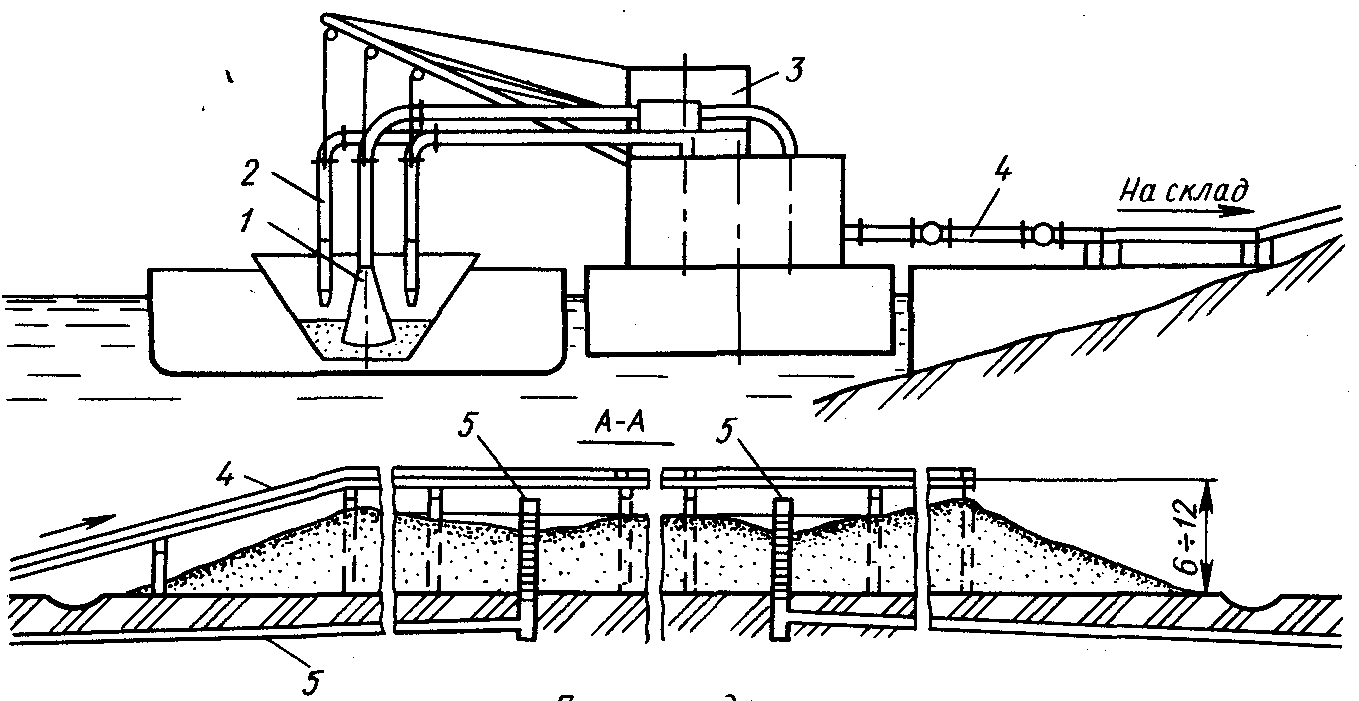

Схема с гидроперегружателями
Для выгрузки песка и ПГС из спец.судов корытообразного типа при больших грузооборотах применяют схемы механизации с гидроперегружателями.
