1. Основные горно-геологические характеристики залежей.
Существуют два основных вида горных пород - изверженные и осадочные. Изверженные породы образуются при застывании жидкой магмы земной коры (гранит) или вулканических лав на поверхности земли (базальт). Осадочные породы образуются путем осаждения (главным образом в водной среде) и последующего уплотнения минеральных и органических веществ различного происхождения. Эти породы обычно залегают слоями (пластами). Некоторые пласты являются проницаемыми коллекторами (пески, песчаники, пористые и кавернозные песчаники и др.); другие - практически непроницаемы (глины, плотные известняки и т.д.). Если пласт - коллектор залегает таким образом, что в нем имеются так называемые ловушки - то в этих ловушках могут содержаться нефть и газ. Предположим, что пласт - коллектор (показан точками) залегает так, как указано на рис. 10а. Над ним залегает непроницаемый пласт (например, глина). Нефть (газ) в таком случае может находиться только в заштрихованной области (зона АВ), т.к. плотность меньше плотности пластовой воды и она стремится занять верхнее положение. Если бы не было изгиба, нефть (газ) "ушла " бы в направлении, указанном стрелкой. В данном случае ловушка обусловлена наличием изгиба в залегании пласта и непроницаемостью кровли. Верхняя граница пласта - кровля, нижняя - подошва. На рис. 10б показана ловушка, обусловленная выклиниванием пласта -коллектора, на рис. 10в - запечатыванием его другими непроницаемыми породами. Скопление нефти или газа в одном пласте - коллекторе называется залежью. Месторождением называют одну залежь или группу залежей, расположенных на одной территории. Подавляющее большинство открытых нефтяных залежей находится на глубинах от нескольких сотен метров до 3-5 км.
2. Водонефтяной контакт.Газонефтяной контакт.Разновидности карт нг месторожд и площадей.

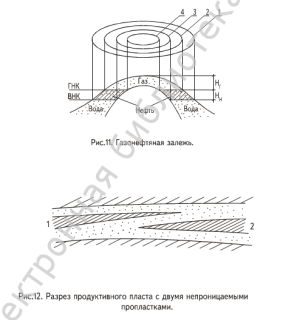

Различают нефтяные, нефтегазовые и газовые залежи (см. рис. 11). На рис. 11 показана газонефтяная залежь. ГНК - газонефтяной контакт, ВНК -
в
одонефтяной
контакт. Внешний контур нефтеносности
- 1, внутренний контур нефтеносности -
3, внешний контур газоносности - 2,
внутренний контур газоносности - 4.
Истинная мощность (h ) - расстояние от
кровли до подошвы по линии, перпендикулярной
этим поверхностям. Часто используют
понятие "видимая мощность" пласта
h, которая характеризует расстояние по
вертикали от кровли до подошвы пласта.
Очевидно, чем больше наклон пласта, тем
больше отличается видимая мощность от
истинной.

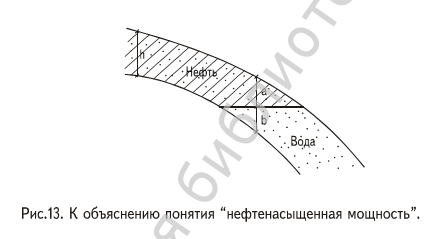

Для пластов, имеющих в разрезе непроницаемые пропластки 1 и 2 (рис. 12), различают общую и эффективную мощность. Эффективная мощность - разность между общей мощностью и суммарной мощностью всех непроницаемых пропластков. При подсчете запасов часто используют понятие "нефтенасыщенная или газонасыщенная мощность" пласта. Видимая мощность пласта в зоне ВНК h=a+b, а эффективная нефтенасыщенная мощность равна а (расстояние по вертикали от кровли пласта до плоскости ВНК), (см. рис. 13).

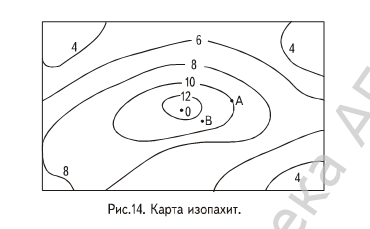

Для количественной характеристики изменения мощности пласта по площади его распространения применяют карты мощностей изопахит (рис. 14). Эти карты представляют собой систему плавных линий на плане земли, соединяющих точки пласта с одинаковой мощностью. Такие линии называются линиями равных мощностей, или изопахитами. В точке A h=10 м., а в точке В h=11м.
Кроме карт мощности строятся карты изменения пористости, проницаемости, температуры, давления и т.д. Часто промысловикам приходиться иметь дело со структурными картами, т.е. картами, отражающими топографию какой-либо поверхности контакта двух глубоко залегающих пластов.

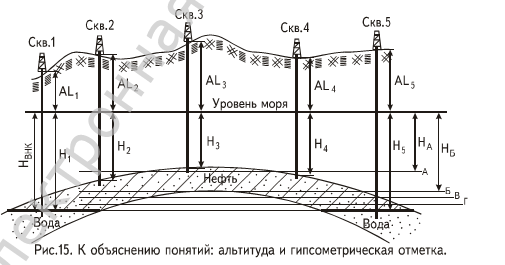

На рис.15 изображен профиль земной поверхности и разрез пласта, содержащего нефть. На пласт пробурено несколько скважин, из которых 5 (вертикальных) располагаются на линии выбранного профиля. (AL)- высота точки расположения скважины над условной поверхностью уровня моря
(определяется геодезистами), эта высота называется альтитудой. Н, характеризующая вертикальное расстояние поверхности кровли пласта в какой-либо точке от уровня моря, называется гипсометрической отметкой кровли в этой точке.
H≈L-AL(3.1)
где L - глубина этой точки в скважине. Гипсометрической отметке приписывают плюс, если точка находится выше уровня моря и наоборот. До начала разработки поверхность ВНК, как правило, горизонтальна, но поскольку и поверхность уровня моря (на небольшом участке) тоже практически горизонтальна, то гипсометрическая отметка ВНК (Н ) для одной
внк и той же залежи во всех точках должна быть одинаковой, что, как правило, и наблюдается на практике. То же можно сказать о ГВК (газо-водяной контакт) и ГНК (газонефтяной контакт).
Если рассечь кровлю пласта горизонтальными плоскостями (на равных расстояниях друг от друга) а, б, в, г, (см. на рис.15), то линии их пересечения будут проходить через точки с одинаковыми гипсометрическими отметками.
Эти линии называются изогипсами . Система изогипс, написанных на общий план, есть не что иное, как
структурная карта. Структурные карты называют еще картами изогипс. Карта на рис. 16 изображает геологическое поднятие, наивысшая точка которого А имеет отметку около -940 м. Изогипсы проведены через интервал 10 м. Вблизи изогипсы -970 м проходит линия внешнего контура нефтеносности (приблизительно на отметке -968 м). На структурных картах обычно наносится
план расположения скважин, внешний и внутренний контуры нефтеносности и др. данные.
