103. Выбор кранов для устройства подземной части зд по рабочим параметрам.

Предварительно подбираем захватные и вспомогательные приспособления.

Для укладки фундаментных плит и блоков стен, плит перекрытия длиной до 6 м, бетонной смеси в бадьях, арматурных сеток чаще используется четырехветвевой строп. Установку фундаментных блоков стен, укладку бетонной смеси в бадьях можно также выполнять двухветвевым стропом. При монтаже плит перекрытия длиной более 6 м целесообразно использовать траверсы.

Кроме захватных приспособлений следует также привести монтажные приспособления: средства подмащивания, ограждения, лестницы и т.д.

Подбор крана производим по следующим параметрам:

а) Требуемая грузоподъёмность, QТР:

где: qЭ – масса монтируемого элемента, т;

qС – масса грузозахватного приспособления, т.

При подаче бетонной смеси в бадьях масса элемента принимается равной:

где: qБ – масса бадьи, т;

VБ – объем бадьи, м3;

gБ – плотность бетонной смеси, т/м3 (gБ = 2,4…2,5 т/м3).

б) Требуемая высота подъёма крюка НТР (см. рис. 6.2, 6.3)

, м

где: h – превышение проектного уровня установки конструкции над уровнем стоянки крана, м;

hЗ – запас по высоте, равный 0,5…1 м;

hЭ – монтажная высота элемента, м;

hС – расчетная высота строповки.

Если h<0 принимается h = 0.

в) Требуемый вылет стрелы крана LТР при расположении крана на бровке котлована равен

,м

где: а – ширина контура опирания крана, м (а ≈ 4 м);

в – расстояние от центра тяжести монтируемой конструкции до подошвы откоса, м (принимается на основании планов котлована или траншеи, фундаментов, раскладки плит перекрытия);

С – минимально допустимое расстояние от опоры крана до бровки, м (С≥1…1,5 м).

F – минимально допустимое расстояние от опоры крана до подошвы откоса, м

Чаще, в случае возведения подземной части одноэтажного каркасно-панельного здания необходимо найти требуемые монтажные характеристики при:

уплотнении грунта подсыпки под полы подвесными вибротрамбовкой, виброплитой или трамбовками;

подаче бетонной смеси в бадьях;

установке сборных элементов фундаментов (фундаментных плит, стеновых блоков и т.д.).

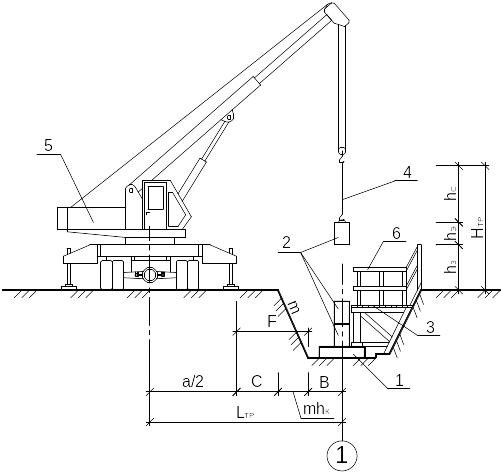

Рис. 1. Схема к определению НТР и LТР при монтаже сборных фундаментов

1 – фундаментная плита; 2 – фундаментный блок; 3 – рабочий настил; 4 – строп; 5 – автокран; 6 – защитное ограждение

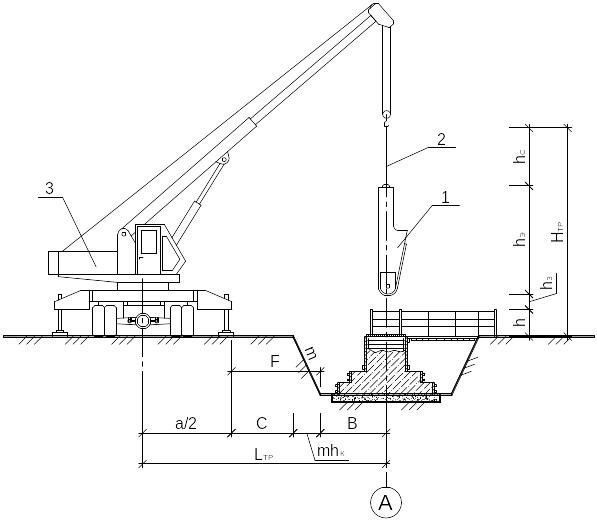

Рис. 2. Схема к определению НТР и LТР при бетонировании монолитных фундаментов

1 – бадья с бетонной смесью; 2 – строп; 3 – автокран

Подбор монтажных кранов к каждому варианту производится на основании требуемых монтажных характеристик в следующем порядке:

а) по LТР устанавливаем соответствующие высоту подъема крюка и грузоподъемность QФ (в случае необходимости следует откорректировать LТР исходя из ;

б) если и , то делается заключение о возможности принятия данного крана, в противном случае переходят к рассмотрению более мощного крана.

104.Разновидности каменных кладок

1* Кирпичная из обыкновенного глиняного кирпича пластичного прессования. Используется в любой кладке.

2*Из глиняного пустотелого и пористого кирпича. (не используется в сырых влажных помещениях, и для кладки вентканалов).

3* Кладка из бетонных камней 190х190х390. Используется для фундаментов и стен подвалов.

4* Кладка из пустотелых и легкобетонных камней. Исп.для наружных и внутренних стен.

5*Кладка из силикатного кирпича, камней и блоков. Для наружных и внутренних стен. Не применяется во влажных условиях и при высоких температурах.

6* Кладка керамических пустотелых камней. Для наружных стен.

7* Кладка из крупных бетонных блоков. (600х2400х300-600).

8* Кладка из природных камней. Есть легкие и тяжелые камни.

9* Кладка из бутовых и бутобетонных камней. В основном для фундаментов.

10* Смешанная кладка. Из 2 и более видов.

11* Кладка из газосиликатных блоков и блоков из ячеистого бетона. (наружные стены, перегородки)

12* Облегченная кладка. (внутри ложат керамзит, золу, шлак)
