50. Разработка грунта гидромониторами.

Гидромеханический способ производства земляных работ основан на использовании кинетической энергии потока воды для разработки, транспортировки и укладки грунта. Применение этого способа целесообразно при больших объемах работ, необходимости устройства насыпей с минимальной осадкой, при наличии достаточных ресурсов воды и электроэнергии.

Технологический процесс гидромеханизации включает: размыв грунта в забое, транспортирование образовавшейся смеси грунта с водой - пульпы - к месту укладки - намыва и укладку грунта в результате оседания его частиц из пульпы на участке устройства насыпи.

Для разработки грунта в забое используют гидромониторные установки. Они состоят из гидромониторов и системы водоводов, подающих воду от насосной станции.

Г идромонитор состоит из стального ствола, имеющего шарнирное соединение с водоводом, что позволяет изменять положение ствола в вертикальной и горизонтальной плоскостях (рис.1).

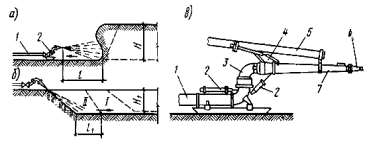

Рис.1. Схема разработки грунта гидромонитором

а - встречный забой; б - попутный забой; в - схема гидромонитора; 1 - водовод; 2 - гидроцилиндры управления; 3, 4 - шарнирное сочленение ствола с водоводом; 5 - рычаг; 6 - насадка ствола; 7 – ствол

В гидромониторе формируется струя воды большой кинетической энергии, размывающая грунт в забое. Образующаяся пульпа стекает по подошве забоя в сборный колодец-зумпф или в сборные канавы.

Разработка грунта может производиться встречным забоем, когда гидромонитор располагается на подошве забоя и размыв идет снизу вверх, или попутным забоем с размещением гидромонитора над забоем и размывом грунта сверху вниз. Чаще применяют встречный забой, позволяющий более интенсивно вести размыв.

Преимущества : - высокая производительность

-простота оборудования

-разработка из-под воды

-не требуется устройство временных дорог

Недостатки : -очень большое количество воды

-высокая энергоёмкость

-затруднено производство работ зимой

По принципу передвижения: самоходные (гусеницы), несамоходные.

По принципу управления: с ручным, дистанционным.

51. Разработка грунта земснарядами

Для разработки прим землеснаряды

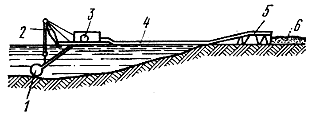

Р ис.2. Схема работы земснаряда 1 – рыхлительная головка; 2 - оборудование управления рыхлительной головкой; 3 - землесос; 4 - плавучий пульповод; 5 - береговой пульповод; 6 - зона укладки грунта Размыв грунта осуществляется потоком воды, всасываемой через грунтозаборное устройство землесосом, который обеспечивает также напорную транспортировку образующейся пульпы. Для интенсификации разработки грунтозаборное устройство может иметь механический или вибрационный рыхлитель грунта. От земснаряда до берега монтируется плавучий пульповод на понтонах. Дальнейшая транспортировка и укладка пульпы происходит так же, как при гидромониторной разработке. Способы перемещения земснарядов: - канатный (отдельными воронками, траншейный, параллельный, веерный, крестовой)

-свайно-канатный (при шагающем свайном ходе, с напорным свайным ходом).

Разработка грунта производится:

–отдельными воронками (рис конспект)

–траншейным способом (рис конспект)

–с параллельной схемой движения (рис конспект)

–веерным способом (рис конспект)

Грунт загрубляется поочерёдно сваей, относит кот посредством лебёдок поворачивается землеснаряд.

Землесос (рис конспект)

Кроме напорных способов сущ безнапорный способ в случае если позволяет уклон рельефа или скорость движения воды в реке.
