5. Розрахунок показників приємистості Дано:
ψ= 0,01
Розв’язок:
Приклад розрахунку:
(1 передача, n=nmin=1000 об/хв, перемикання з 1 передачі на 2 передачу)
Знаходимо швидкість руху автомобіля:

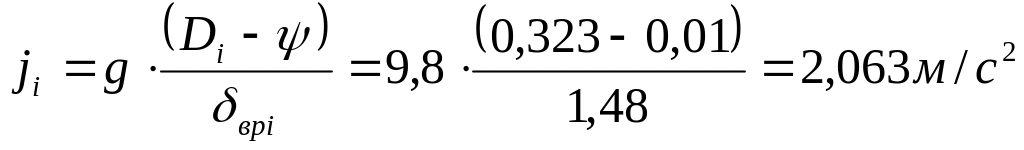

Знаходимо прискорення:
Знаходимо середні значення швидкості в інтервалах:
Знаходимо середні значення прискорення в інтервалах:
Знаходимо приріст часу:
|
Знаходимо приріст шляху:
Перемикання передач:
Знаходимо падіння прискорення при перемиканні з 1 передачі на 2 передачу:
м/с2;
Знаходимо падіння швидкості при перемиканні з 1 передачі на 2 передачу:

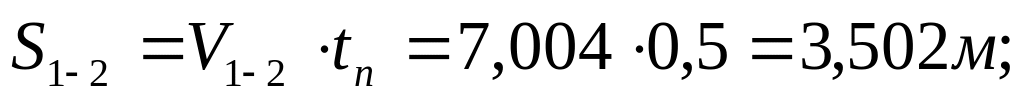

Знаходимо шлях при перемиканні з 1 передачі на 2 передачу:
Динамічне подолання|здолання| дорожніх опорів:
Знаходимо падіння прискорення на максимальній передачі при ψ=1,2Dmax
Результати розрахунку заносимо в таблиці 5.1 та 5.2
Таблиця 5.1– Результати розрахунків
Показник |
Передача |
n, об/хв |
|||||||
1000 |
1430 |
1850 |
2200 |
2700 |
3150 |
3570 |
4000 |
||
V, м/с |
1 |
1,751 |
2,504 |
3,239 |
3,852 |
4,728 |
5,516 |
6,251 |
7,004 |
2 |
2,734 |
3,910 |
5,058 |
6,015 |
7,383 |
8,613 |
9,761 |
10,937 |
|
3 |
4,570 |
6,536 |
8,455 |
10,055 |
12,340 |
14,397 |
16,316 |
18,281 |
|
4 |
7,221 |
10,326 |
13,359 |
15,887 |
19,497 |
22,747 |
25,780 |
28,885 |
|
j, м/с2 |
1 |
2,063 |
2,171 |
2,229 |
2,233 |
2,170 |
2,044 |
1,867 |
1,626 |
2 |
1,582 |
1,657 |
1,696 |
1,693 |
1,633 |
1,522 |
1,371 |
1,169 |
|
3 |
1,013 |
1,052 |
1,070 |
1,060 |
1,006 |
0,919 |
0,803 |
0,651 |
|
4 |
0,631 |
0,646 |
0,651 |
0,637 |
0,589 |
0,517 |
0,426 |
0,309 |
|
Перемикання передач |
1,2 |
jп = |
-0,076 |
Vп = |
0,038 |
tп= |
0,500 |
S= |
3,502 |
2,3 |
jп = |
-0,109 |
Vп = |
0,055 |
tп= |
0,500 |
S= |
5,469 |
|
3,4 |
jп = |
-0,178 |
Vп = |
0,089 |
tп= |
0,500 |
S= |
9,141 |
|
jср, м/с2 |
1 |
2,117 |
2,200 |
2,231 |
2,201 |
2,107 |
1,955 |
1,746 |
|
2 |
1,620 |
1,677 |
1,694 |
1,663 |
1,577 |
1,447 |
1,270 |
|
|
3 |
1,032 |
1,061 |
1,065 |
1,033 |
0,963 |
0,861 |
0,727 |
|
|
4 |
0,638 |
0,648 |
0,644 |
0,613 |
0,553 |
0,472 |
0,368 |
|
|
Vср, м/с |
1 |
2,127 |
2,872 |
3,546 |
4,290 |
5,122 |
5,883 |
6,628 |
|
2 |
3,322 |
4,484 |
5,537 |
6,699 |
7,998 |
9,187 |
10,349 |
|
|
3 |
5,553 |
7,495 |
9,255 |
11,197 |
13,368 |
15,356 |
17,299 |
|
|
4 |
8,774 |
11,843 |
14,623 |
17,692 |
21,122 |
24,263 |
27,332 |
|
|
Δt, c |
1 |
0,356 |
0,334 |
0,275 |
0,398 |
0,374 |
0,376 |
0,431 |
|
2 |
0,726 |
0,685 |
0,565 |
0,822 |
0,780 |
0,794 |
0,926 |
|
|
3 |
1,904 |
1,809 |
1,502 |
2,212 |
2,137 |
2,230 |
2,704 |
|
|
4 |
4,863 |
4,678 |
3,927 |
5,894 |
5,879 |
6,431 |
8,448 |
|
|
ΔS, м |
1 |
0,757 |
0,960 |
0,974 |
1,706 |
1,916 |
2,213 |
2,857 |
|
2 |
2,412 |
3,071 |
3,127 |
5,508 |
6,238 |
7,292 |
9,579 |
|
|
3 |
10,571 |
13,561 |
13,901 |
24,766 |
28,565 |
34,246 |
46,780 |
|
|
4 |
42,669 |
55,396 |
57,420 |
104,276 |
124,167 |
156,047 |
230,914 |
|
|
Таблиця 5.2– Результати розрахунків
Показник |
Значення |
|||||||
Vmax, м/с |
V1, м/с |
V2, м/с |
V3, м/с |
V4, м/с |
V5, м/с |
V6, м/с |
Vmin, м/с |
|
j, м/с2 |
-0,490 |
-0,373 |
-0,282 |
-0,211 |
-0,163 |
-0,149 |
-0,153 |
-0,168 |
jср, м/с2 |
-0,432 |
-0,328 |
-0,247 |
-0,187 |
-0,156 |
-0,151 |
-0,161 |
|
Vср, м/с |
27,332 |
24,263 |
21,122 |
17,692 |
14,623 |
11,843 |
8,774 |
|
Δt, c |
7,192 |
9,254 |
13,181 |
19,337 |
16,237 |
20,097 |
19,309 |
|
ΔS, м |
196,563 |
224,537 |
278,413 |
342,110 |
237,429 |
237,999 |
169,408 |
|
S, м |
|
|
|
1686,459 |
|
|
|
|
|

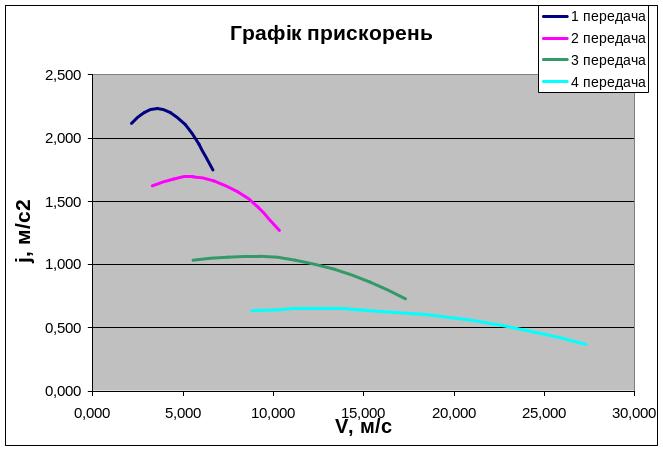

Рис. 5.1 – Графік прискорень j=f(V)
Приклад розрахунку:
(перемикання з 1 передачі на 2 передачу)
Таблиця 5.3– Результати розрахунків
V, м/с |
1,751 |
2,504 |
3,239 |
3,852 |
4,728 |
5,516 |
6,251 |
7,004 |
6,966 |
||||||
t, c |
0,000 |
0,356 |
0,690 |
0,965 |
1,362 |
1,737 |
2,113 |
2,544 |
3,044 |
||||||
S, м |
0,000 |
0,757 |
1,717 |
2,691 |
4,397 |
6,313 |
8,526 |
11,384 |
14,886 |
||||||
V, м/с |
7,383 |
8,613 |
9,761 |
10,937 |
10,882 |
|
|||||||||
t, c |
3,294 |
4,074 |
4,868 |
5,793 |
6,293 |
|
|||||||||
S, м |
16,682 |
22,920 |
30,212 |
39,791 |
45,259 |
|
|||||||||
V, м/с |
12,340 |
14,397 |
16,316 |
18,281 |
18,193 |
|
|||||||||
t, c |
7,704 |
9,841 |
12,071 |
14,775 |
15,275 |
|
|||||||||
S, м |
61,639 |
90,204 |
124,449 |
171,229 |
180,370 |
|
|||||||||
V, м/с |
19,497 |
22,747 |
25,780 |
28,885 |
|
||||||||||
t, c |
17,405 |
23,283 |
29,715 |
38,163 |
|
||||||||||
S, м |
220,506 |
344,672 |
500,720 |
731,634 |
|
||||||||||

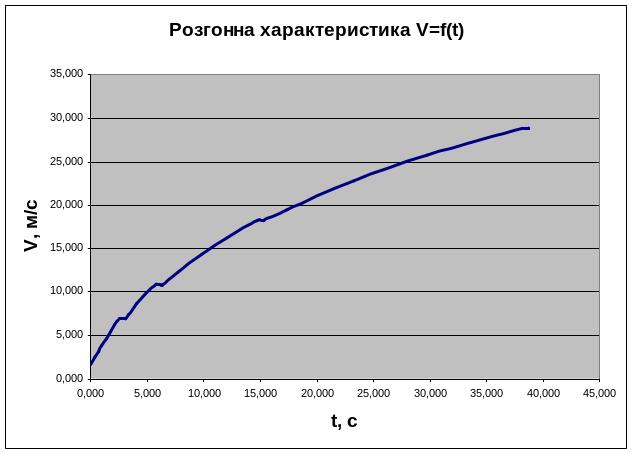

Рис. 5.2 – Розгонна характеристика V=f(t)

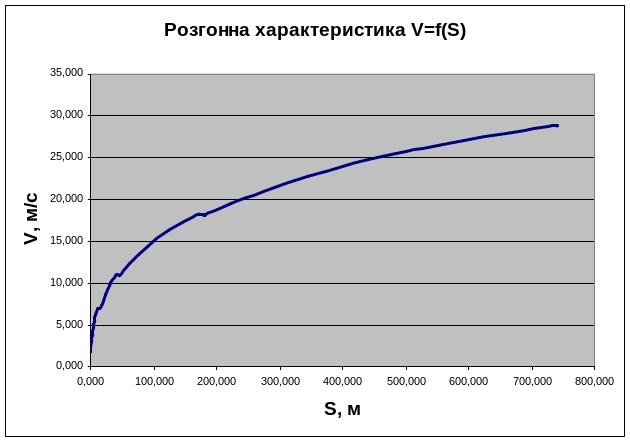

Рис. 5.3 – Розгонна характеристика V=f(S)
