3.5. Применение положительной обратной связи по току якоря двигателя (ir-компенсация)
В разомкнутом (без обратных связей) электроприводе, выполненном по схеме управляемый преобразователь двигатель, статическая ошибка по скорости вращения двигателя после приложения МС определяется величиной падения напряжения IЯ RЯЦ в силовой цепи преобразователь двигатель. Эту ошибку можно уменьшить, если на величину падения напряжения IЯ RЯЦ увеличивать ЭДС преобразователя ЕП. Для этого нужно ввести положительную обратную связь по току якоря.
На
схеме (рис. 3.8) имеется два контура
регулирования. Контур 1 образован
звеньями ЯЦ и Д. Как мы уже отмечали,
этот контур учитывает передаточные
свойства разомкнутой системы
преобразователь
двигатель. Контур 2 образован звеньями
ЯЦ, ОТ и П. Он учитывает эффект, вносимый
положительной обратной связью ОТ.

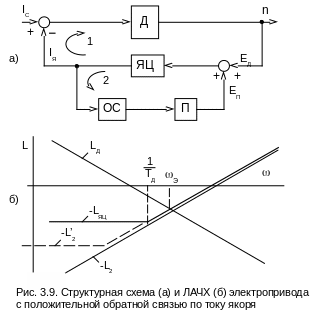

Оценим влияние положительной обратной связи по току якоря на ошибку по скорости, обусловленную приложением статической нагрузки IС. Для этого сначала структурную схему электропривода изобразим, как на рис. 3.9 а, после чего рассмотрим вид передаточной функции и частотной характеристики электропривода по каналу «IС n» при различных значениях коэффициента усиления КОТ канала ОТ.
Охват
звена ЯЦ местной положительной обратной
связью эквивалентен (в статических
режимах) увеличению его коэффициента
усиления. А это приводит к уменьшению
коэффициента передачи электропривода
по каналу «IС
n», т.е. увеличивает
жесткость механической характеристики
электропривода.
Если выбрать КТ = КЯЦ КОТ КП = 1, то коэффициент усиления звена ЯЦ можно сделать бесконечно большим, а механическую характеристику электропривода абсолютно жесткой. Но каковы будут при этом динамические показатели электропривода?
Оценку динамических показателей электропривода выполним для простейшего случая, когда звенья ОТ и П приняты безынерционными, а в ЯЦ учтена электромагнитная инерция якорной цепи постоянной времени ТЯЦ. Тогда передаточная функция контура регулирования 2 (звена ЯЦ, охваченного ОТ и П)
W2 (p) = WЯЦ (р) / [1 – WЯЦ(р) WОТ(р) WП (р) ] =
= КЯЦ / (1 – KТ + ТЯЦ р).
При КТ 1 звено ЯЦ, охваченное ОТ и П, ведет себя как инерционное, у которого и коэффициент усиления и постоянная времени увеличены в 1 (1 КТ) раз.
Для оценки влияния звена ОТ на характер процессов в электроприводе после приложения МС построим частотные характеристики электропривода по каналу «IС n» (см. рис. 3.9 б). Здесь кривая LД учитывает механическую инерцию привода. Характеристика L2, которая соответствует контуру регулирования 2, изображена для нескольких значений КТ 1. Видно, что высокочастотные участки кривых L2 и LЯЦ совпадают. Низкочастотные (идущие горизонтально) участки кривой L2 располагаются тем ниже, чем больше КТ. В пределе, когда КТ = 1, кривая L2 вырождается в наклонную прямую, соответствующую интегрирующему звену с постоянной времени Т2 = ТЯЦ / КЯЦ, включенному в канал обратной связи звена 2.
Частотные характеристики электропривода по каналу «IС n» аппроксимируются нижними участками характеристик LД или L2. Сопоставим эти характеристики с исходной характеристикой, соответствующей разомкнутой системе преобразователь двигатель и аппроксимируемой нижними участками кривых LД и LЯЦ. Изменение КОТ вызывает изменение лишь низкочастотного участка характеристики электропривода, высокочастотный участок сохраняется без изменений. Другим словами, начало переходного процесса изменения скорости вращения двигателя после приложения МС идет по одной и той же кривой как в разомкнутой системе преобразователь двигатель, так и в замкнутой системе с положительной обратной связью по току якоря. Это объясняется тем, что канал воздействия по току якоря выполнен с невысоким (менее единицы) коэффициентом усиления. Поэтому процессы коррекции ЕП в функции тока якоря IЯ (работа контура регулирования 2) протекают медленнее, чем процессы изменения тока якоря, обусловленные изменением ЕД вследствие падения скорости вращения двигателя (работа контура регулирования 1). В итоге величина динамического падения скорости вращения двигателя остается практически такой же, как и в разомкнутой системе преобразователь двигатель. Статическое же падение скорости будет тем меньше, чем ближе контурный коэффициент КТ разомкнутого контура регулирования тока приближается к единице.
Известно, что система регулирования с положительной обратной связью относится к неминимально-фазовым системам. Для этих систем применение в общем случае аппарата аппроксимированных амплитудных частотных характеристик без учета фазовых является некорректным и может привести к ошибочным результатам. Каким образом в схеме с положительной обратной связью по току якоря преодолевается указанная трудность анализа?
А каковы будут динамические показатели электропривода в предельном случае настройки контура регулирования тока, когда КТ = 1? В этом случае интегрирующее звено Д в прямом канале регулирования скорости охватывается другим интегрирующим звеном 2. Наличие же двух интегрирующих звеньев в одноконтурной системе регулирования, не содержащей форсирующих звеньев, свидетельствует о структурной неустойчивости этой системы. Чтобы избежать неустойчивости, выбирают КТ 1.
В настоящее время рассматриваемый способ самостоятельного значения не имеет, но он удачно дополняет возможности схем с отрицательной обратной связью по напряжению на якоре в схемах, когда хотят избежать применения датчиков скорости. Ранее он применялся достаточно широко даже в электроприводах таких ответственных механизмов, какими являются непрерывные станы холодной прокатки [3, 5]. Параметры токовой связи обычно выбирают так, чтобы с ее помощью устранялось не все статическое падение скорости вращения двигателя, а на 50...70%.
