Анализ показателей пуско-тормозных процессов в разомкнутой системе преобразователь-двигатель
Выясним связь сформулированных нами показателей качества процесса пуска (IМ, tМ, tПП) с параметрами силовых элементов схемы. Это явится основой правильного конструирования двигателя, механической передачи и преобразователя с позиций оптимизации пуско-тормозных режимов.
Начнем обсуждение со времени переходного процесса пуска электропривода tПП. В электроприводах с трапецеидальной диаграммой скорости (рис. 2.1) максимальная скорость движения исполнительного органа чаще всего бывает задана. В этом случае минимизировать время перемещения рабочего органа можно, только выбирая электропривод с меньшей величиной механической постоянной времени ТД, что следует из смысла определения этой постоянной как времени равномерного разгона электропривода до полной скорости под действием номинального динамического момента. Так как на начальном этапе синтеза известны лишь энергосиловые характеристики рабочего механизма, то параметры электропривода удобнее приводить к валу рабочего механизма. Постоянная времени
ТД = J nН / MН = ( JРМ + JЯ i2 ) nРМ / MРМ ,
где J – суммарный момент инерции привода, равный сумме моментов инерции рабочей машины JРМ и момента инерции якоря двигателя, приведенного к валу рабочей машины JЯ i2 ; nРМ и MРМ скорость и момент на валу рабочей машины, соответствующие номинальным скорости nН и моменту MН двигателя.
Здесь возможны два случая соотношения величин приведенных моментов инерции электродвигателя и рабочего механизма.
В первом случае JРМ JЯ i2. Указанное соотношение параметров характерно, например, для электроприводов реверсивных станов горячей прокатки, вспомогательных механизмов этих станов, для приводов подачи металлорежущих станков. Тогда можно принять J JЯ i2, а выражение для постоянной времени
ТД JЯ i2 nРМ / MРМ = JЯ nН / MН .
Здесь nН = nРМ / i и МН = MРМ i номинальные скорость и момент двигателя.
Видно, что в рассматриваемом случае снижение ТД возможно только за счет выбора или конструирования двигателя с уменьшенными величинами JЯ и nН и увеличенным MН. Уменьшение JЯ достигается выполнением двигателя с удлиненным якорем. Но чрезмерное увеличение длины якоря вызывает ухудшение условий коммутации в двигателе, тогда приходится выполнять двухъякорные машины или применять двухдвигательный электропривод. В следящих электроприводах мощностью от долей до единиц кВт часто применяют специальные «малоинерционные» конструкции двигателей (с гладким, полым или дисковым якорем [1]). Для достижения малых величин ТД конструируют двигатели с малой номинальной скоростью вращения вала и большим номинальным моментом. Так, электродвигатели для главных электроприводов реверсивных станов горячей прокатки при номинальной мощности РН = 6000...10000 кВт имеют ТД = 0,4...0,5 с. При этом nН = 4...6 рад/с, а МН = 100...150 тм. Сами двигатели оказываются весьма металлоемкими с массой до 200 т и выше.
Во втором случае JРМ JЯ i2 и тогда J JРМ. В результате
ТД JРМ nРМ / MРМ = JРМ nН / MН i2 .
Как и в первом случае, можно снизить ТД выбором или конструированием двигателя с уменьшенной nН и увеличенным MН. Но наиболее эффективно снижать величину ТД, воздействуя на передаточное число механической передачи.
Электроприводы некоторых механизмов (например, летучих ножниц) отрабатывают заданное перемещение по треугольной диаграмме скорости, когда не требуют, чтобы двигатель успевал разогнаться до полной скорости. По каким параметрам следует выбирать электропривод, если необходимо минимизировать время отработки перемещения?
В практике проектирования позиционных электроприводов известна формула для передаточного числа редуктора в оптимальном по быстродействию электроприводе i = (JРМ / JЯ)1 / 2, где JРМ и JЯ моменты инерции рабочей машины и якоря двигателя. Сформулируйте разницу в условиях постановки обеих задач. Почему получаются «разные» результаты?
Выражение для максимума тока якоря при пуске IМ указывает, достигается ли заданный темп разгона электропривода в рассматриваемой схеме. Оно же показывает, параметры каких звеньев электропривода влияют на величину IМ. В зависимости от величины постоянной времени преобразователя ТП по-разному приходится решать задачу формирования процесса пуска в разомкнутой системе преобразователь – двигатель. При очень малых значениях ТП, характерных для вентильных преобразователей, бросок тока якоря при прямом пуске может доходить до тока короткого замыкания в якорной цепи электропривода, поэтому в вентильных электроприводах прямой пуск не применяют.
Другая картина наблюдается в системе генератор – двигатель, где постоянная времени обмотки возбуждения генератора (особенно большой мощности) может быть равной нескольким секундам. Например, при ТД = 0,4 с, ТП = 2 с, UВ = 1 максимум тока якоря при пуске не превысит 0,2 от номинального значения, что свидетельствует о крайне вялом темпе разгона электропривода. Общее же время переходного процесса пуска электропривода составит tПП (3...4) ТП = 6...8 с. Сам двигатель в состоянии разогнаться до той же скорости более чем в 10 раз быстрее.
Для ускорения процессов
пуска в системе генератор – двигатель
применяют форсировку возбуждения, т.е.
на время пуска увеличивают напряжение
на обмотке возбуждения генератора в
несколько раз. Улучшение качества
протекания процесса достигается,
во-первых, увеличением темпа нарастания
ЭДС генератора и, во-вторых, работой
генератора на начальном почти ли
нейном
участке экспоненты, гарантирующем более

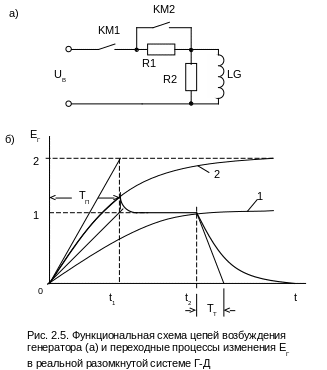

равномерный разгон электропривода. На
рис. 2.5 приведены кривые процессов
нарастания ЭДС генератора постоянного
тока при подаче на вход обмотки
возбуждения постоянного напряжения
UВ. В исходном случае
(кривая 1) величина этого напряжения
соответствует заданному (например,
номинальному) установившемуся значению
ЭДС генератора. Во втором случае (кривая
2) величина UВ выбрана
в два раза большего значения. Если в
первом случае время нарастания ЭДС
генератора до величины ЕН составляет
(3...4) ТГ, то во втором
оно заметно меньше даже при умеренном
значении коэффициента форсировки.
Время tМ нарастания тока якоря до максимума в рассматриваемой схеме определяется величиной ТМ. Если это время необходимо уменьшить, то следует выбирать двигатель с меньшей ТМ. Снижение же ТМ достигается уменьшением ТД или активного сопротивления якорной цепи RЯЦ. Некоторые из мероприятий, направленных на уменьшение ТМ (снижение RЯЦ, увеличение номинального потока), оборачиваются, однако, увеличением электромагнитной постоянной времени якорной цепи. Конструкторы электрических машин пытаются различными мерами (открытые пазы на якоре, компенсационная обмотка) снизить индуктивность якорной цепи. Но многие тихоходные двигатели при приложении момента статической нагрузки имеют ярко выраженный колебательный характер процессов [3].
Чтобы сформировать процесс торможения электропривода в разомкнутой системе Г – Д, к обмотке возбуждения генератора постоянно подключают резистор R2 (рис. 2.5 а), так чтобы постоянная времени ТТ разрядного контура, образованного обмоткой LG и резистором R2, соответствовала времени торможения. Однако удовлетворительного качества процесса торможения обычно добиться не удается: на начальном участке наблюдается большой выброс тока якоря, а конец процесса затягивается. Это происходит потому, что ЭДС генератора уменьшается до нуля по экспоненциальному закону: круто в начале процесса и очень постепенно в конце.
Физическая картина процессов в реверсивных электроприводах постоянного тока была великолепно изложена Д.П. Морозовым [9], вошла в учебники по теории электропривода [1, 4], но постепенно была утрачена.
