3. Проаналізуйте парал. Роботу транс-рів при різних коефіцієнтах транс-ції (при відсутності навантаження та під час навантаження).

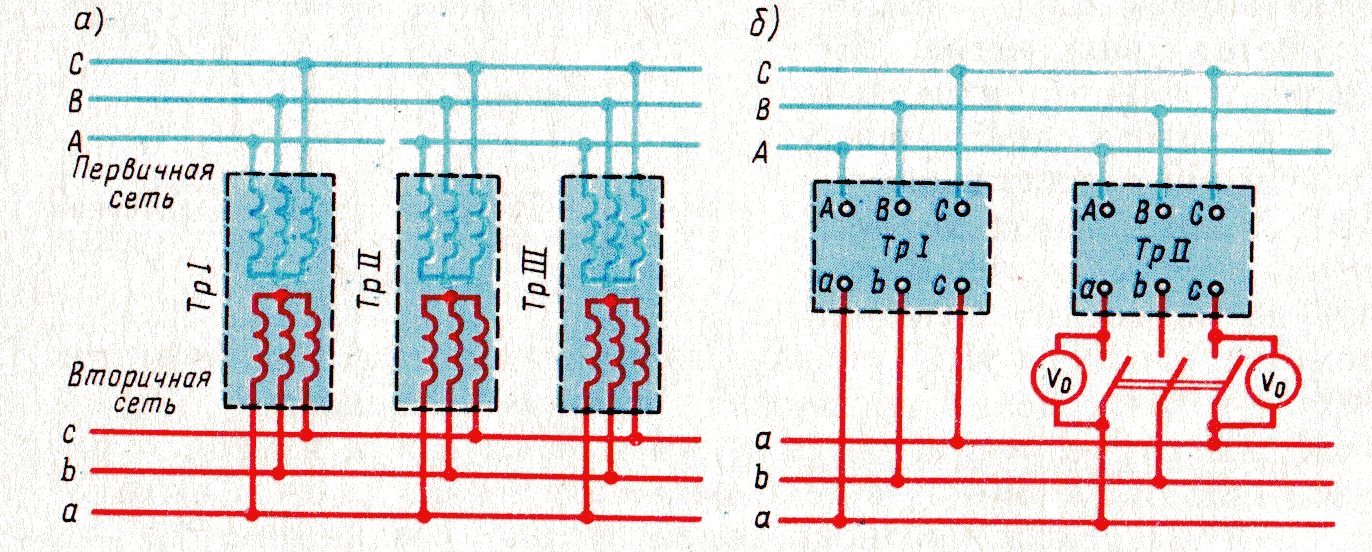

Параллельной работой двух или нескольких трансформаторов называется работа при параллельном соединении их обмоток как на первичной, так и на вторичной сторонах. При параллельном соединении одноименные зажимы трансформаторов присоединяют к одному и тому же проводу сети.

Условия включения трансформаторов на параллельную работу:

1) При одинаковом первичном напряжении вторичные напряжения трансформаторов должны быть равны:

г де – среднее геометрическое значение коэффициентов трансформации.

2) Трансформаторы должны принадлежать к одной группе соединения.

Отклонение от условий 1, 2 приводит к появлению уравнительного тока при холостом ходе.

3) Напряжения короткого замыкания трансформаторов должны быть одинаковыми:

в настоящее время это условие стало жестче – должны быть равны составляющие напряжения короткого замыкания:

4) Мощности параллельно работающих трансформаторов должны быть одинаковыми или отличаться не более, чем в три раза:

Допуск 1:3. Отклонение от условий 3, 4 приводит к неодинаковому распределению нагрузки между параллельно включенными трансформаторами как по току, так и по мощности.

Распределение нагрузки между параллельно работающими трансформаторами при невыполнении 1-го условия, т.Е. При разных коэффициентах трансформации.

П ри этом будем считать, что остальные условия соблюдаются в точности (без отклонений). При несоблюдении этого условия, даже в режиме ХХ, между параллельно включенными трансформаторами возникает уравнительный ток, обусловленный разностью вторичных напряжений трансформаторов:

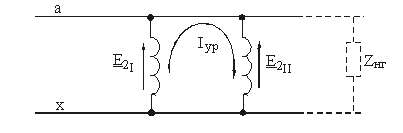

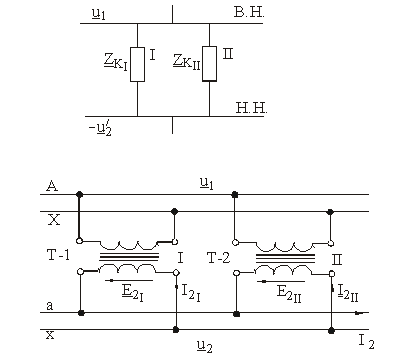

Схема замещения и электрическая схема включения трансформаторов на параллельную работу при разных коэффициентах трансформации:

г де – внутренние сопротивления трансформаторов

Следовательно:

При нагрузке трансформаторов уравнительный ток накладывается на нагрузочный. При этом трансформатор с более высоким вторичным напряжением ХХ (с меньшим коэффициентом трансформации) оказывается перегруженным, а трансформатор равной мощности, но с большим коэффициентом трансформации – недогруженным.

Т ак как перегрузка трансформаторов недопустима, то приходится снижать общую нагрузку. При значительной разнице коэффициентов трансформации нормальная работа трансформаторов становится практически невозможной. Однако ГОСТ допускает включение на параллельную работу трансформаторов с различными коэффициентами трансформации, если разница коэффициентов трансформации не превышает их среднего геометрического значения.

4 . При яких умовах ∆u буде максимальним?

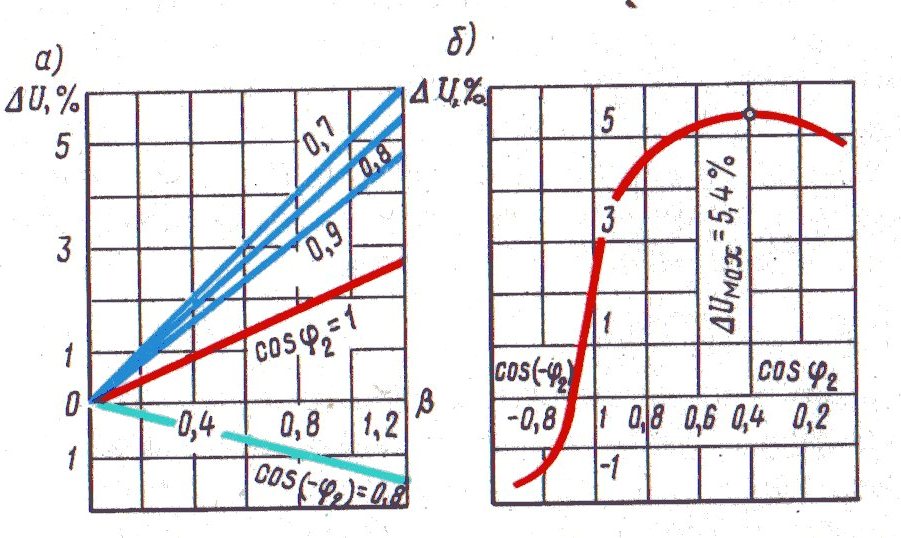

Из этого выражения следует, что изменение вторичного напряжения зависит не только от величины нагрузки трансформатора ( ), но и от характера этой нагрузки ( ).

Т.к. то

Из последнего выражения следует, что наибольшее значение изменения напряжения имеет место при равенстве углов фазового сдвига

к огда
