Билет № 25
1. Обгрунтуйте необхідність зведення параметрів вторинної обмотки трансформатора до первинної. За яких умов і як зводяться параметри w’2, e’2, I’2, r’2, X’2, z’2, z’нв, u’2.
Трансформаторы предназначены для трансформации (повышения или понижения) напряжения. Поэтому их коэффициент трансформации должен отличаться от единицы. Однако существуют трансформаторы с коэффициентом трансформации равном единице! Это разделительные трансформаторы. Анализировать их работу, строить векторные диаграммы для них проще! Поэтому реальный трансформатор с коэффициентом “К” заменяют трансформатором с такими же энергетическими характеристиками, но с коэффициентом трансформацииК=1. . Обычно одну из обмоток трансформатора (ВН) оставляют без изменений, а вторую обмотку приводят к числу витков первой обмотки.
У словия приведения: п риведение:
1)
2
)
3
)
На основе тождественности – электромагнитная
мощность приведенного трансформатора
равна электромагнитной мощности
реального трансформатора:
4) Электрические потери во вторичной обмотке в приведенном и реальном трансформаторе одинаковы:
5)
Соотношение
между активным и индуктивным сопротивлениями
вторичной обмотки в приведенном и
реальном трансформаторе одинаковы:
6)
Напряжение
на выходе приведенного трансформатора:
2. Трифазний транс-р під час ном. навантаження має Рст=18 кВт, Рк=57 кВТ. Як зміняться втрати при U1=0.9U1н та I=0.5Iн?
Рэл=Кнг2*Рк=0.52*57=14.25 кВТ.
Рс’=0.92*Pc=0.81*18=14.58 кВт.
3. Обгрунтуйте необхідність регулювання напруги в трансф-рах. Проаналізуйте регулювання без збудження (рбз) і регулювання під час навантаження (рпн).
Переключение ответвлений обмоток w1 и w2 может осуществляться при отключении трансформатора от первичной и вторичной сетей (переключение без возбуждения [РБВ]) или под нагрузкой (регулирование под нагрузкой [РПН]).

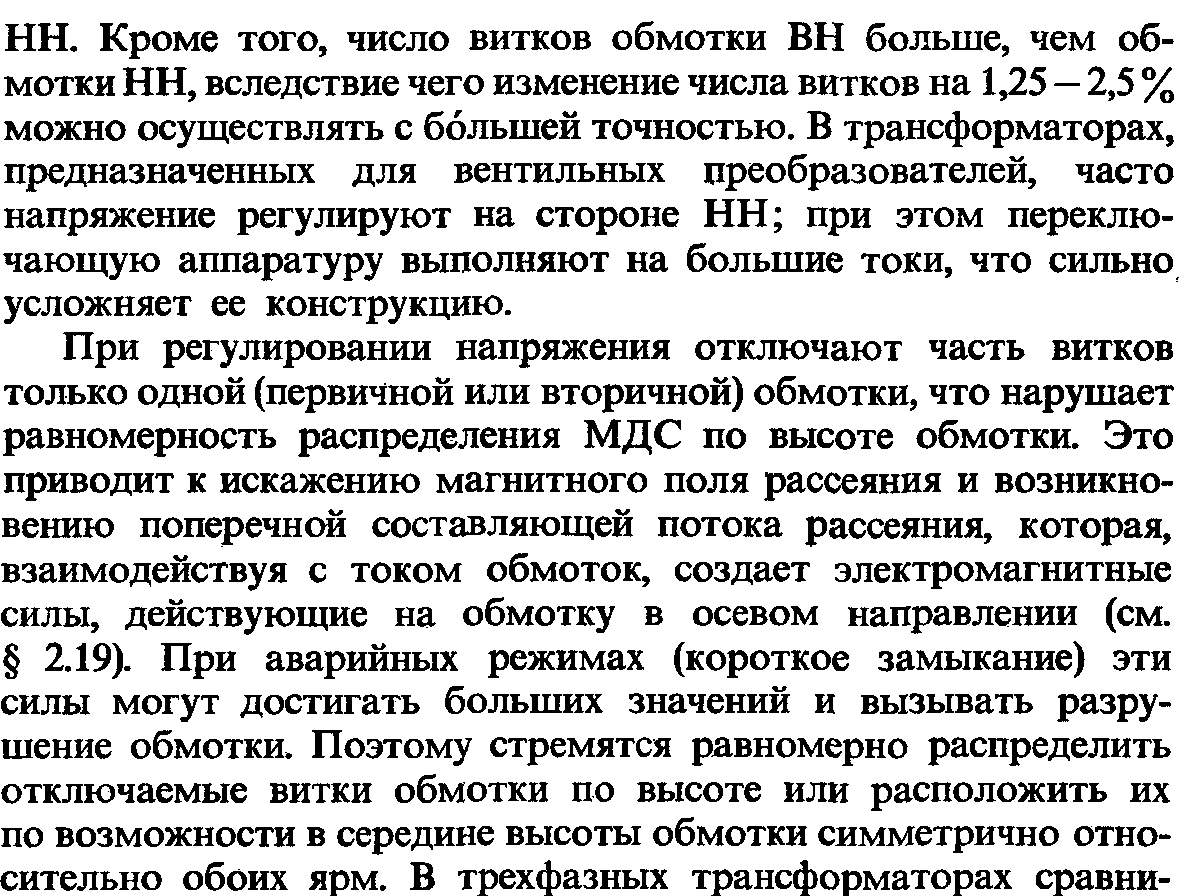

1) РБВ применяют в масляных и сухих силовых трансформаторах общепромышленного назначения, а также в транс-рах, предназначенных для вентильных преобразователей. Напряжение регулируют ±5% от Uном ступенями по 2,5%, т.е. транс-тор имеет 5 ступеней регулирования напряжения. В силовых транс-рах большой мощности обычно напряжение регулируют на стороне ВН. Это позволяет упростить конструкцию переключателя ответвлений, т.к. токи в обмотке ВН меньше, чем в обмотке НН.

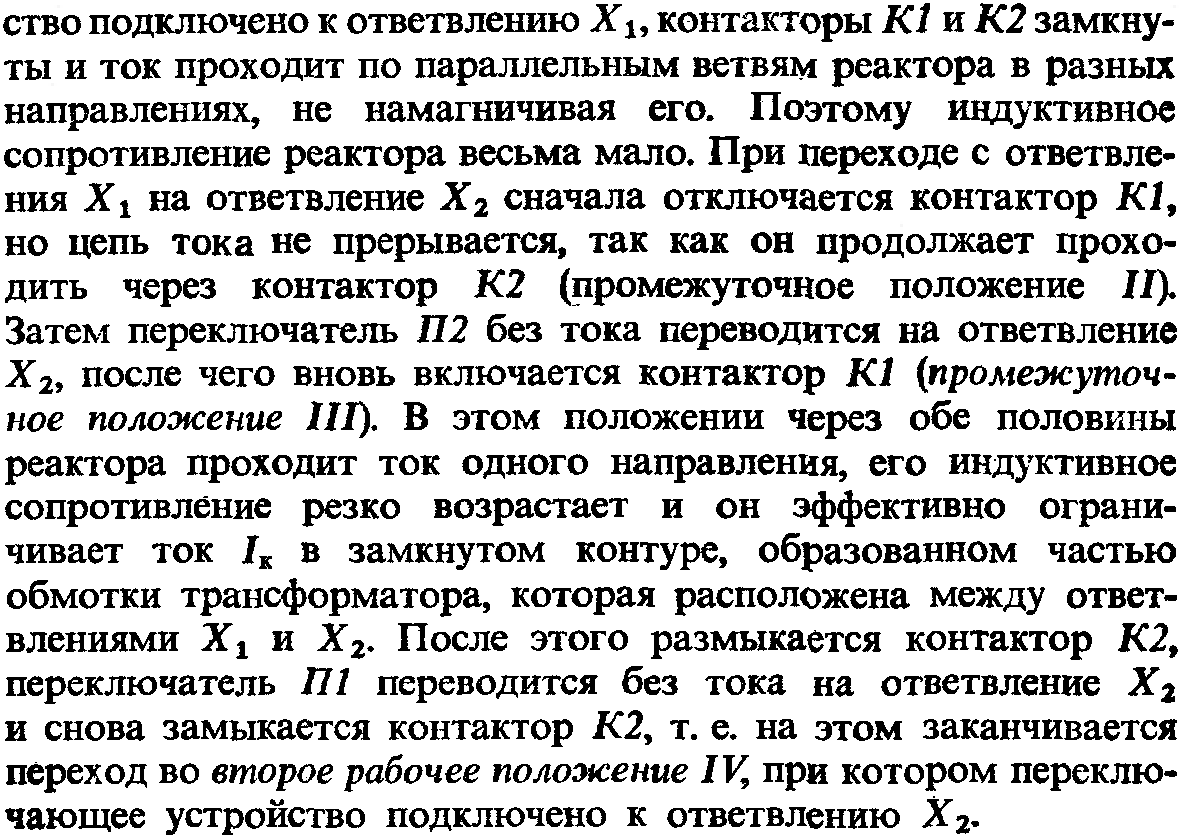

2) РПН:
4. На спрощенній заступній схемі транс-ра показати Rк=R1+R’2.
В
силовых трансформаторах, работающих с
нагрузкой, близкой к номинальной,
пренебрегают током ХХ и считают, что
При сделанном допущении схема
замещения трансформатора приобретает
упрощенный вид, так как не имеет ветви
намагничивания и состоит только из
последовательных участков и

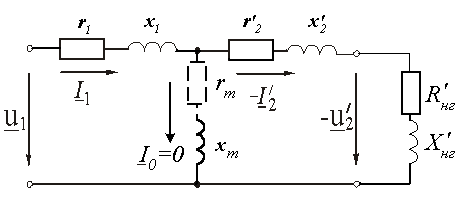

Упрощенная схема замещения трансформатора при номинальной нагрузке:
С
оответственно
упрощенной схеме замещения построена
и упрощенная векторная диаграмма, в
которой прямоугольный треугольник АВС
представляет собой треугольник КЗ,
стороны которого соответственно равны:

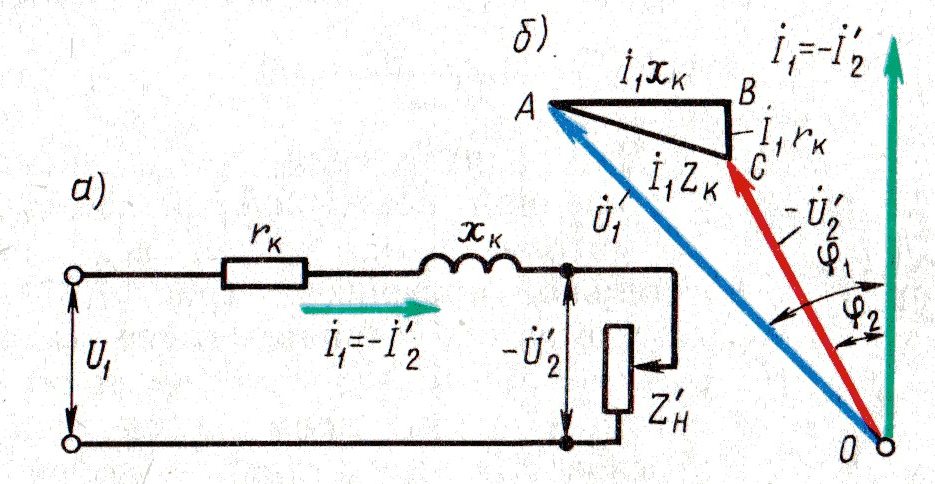

Упрощенные схема замещения (а) и векторная диаграмма (б) трансформатора.
Ответ: 4.
