3.3 Реализация проекта по технологии Ethernet

Станционное оборудование размещается на территории узла доступа и включает в себя:

- 19U шкаф;

- Ethernet коммутатор уровня ядро;

- оптический кросс SC16 1U.

В 19U шкафу располагается коммутатор и оптический кросс SC16. Питание постоянного тока заводится от местного источника питания, обеспечивается заземление.

Коммутатор уровня ядро при помощи медных или оптических патчкордов подключается к внешний сети передачи данных. Порты предназначенные для подключения оборудования уровня доступа через SFP (в случае реализации проекта c SFP) или медиконверторов (в случае реализации проекта с медиаконверторами) подключаются к кроссу. Кросс размещается в стойке с коммутатором. На кросс заводится магистральный оптический кабель, и на патч-панель выводятся нужные волокна этого кабеля. В данном случае целесообразно использовать два волокна кабель. Одно рабочие, один на случай резерва. Резервные волокна предназначены для быстрого переключения связи на резервное волокно в случае повреждения рабочего.

Кабель с магистрального участка в посёлок заходит со стороны дома №8 со специального помещении, в данном случае на чердаке дома расположен закрывающийся шкаф 19U, питание постоянного тока заводится от местного источника питания, обеспечивается заземление.

Магистральный кабель выводится на оптический кросс в ОРШ. Коммутатор доступа через патчкорды UTP CAT5e подключается к медиаконвертору или SFP подключается к магистрали. Распределительный 24 волоконный кабель вводиться в ОРШ на кросс и подключается либо через SFP либо через медиаконверторы оптическими патчкордами к коммутатору доступа. 24-х волоконный протягивается по улицы.

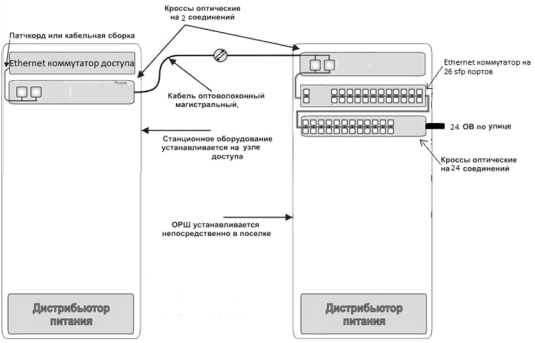

«Рисунок 16» схема станционного оборудования и оборудования ОРШ при реализации проекта по технологии Ethernet c использованием SFP

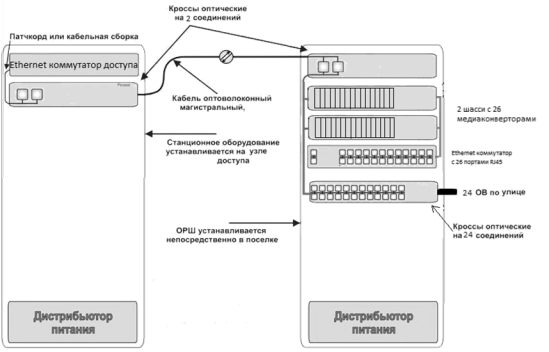

«Рисунок 17» схема станционного оборудования и оборудования ОРШ при реализации проекта по технологии Ethernet c использованием медиаконверторов

По улицам поселка, на опорах наружного освещения (опоры находятся на расстоянии 50 м друг от друга) с помощью узлов крепления и зажимов подвешивается 24-х волоконный кабель, устанавливаются 8 отводных муфт, каждая из которых обеспечивает ответвление от 2 до 4 волокон кабеля в сторону абонентов. С помощью сварочного соединения в муфте эти волокна соединяются с drop-кабелем, который также по опорам внешнего освещения подводится к каждому дому подвесом. Двадцать четыре волокна используются для подключения абонентов, одно волокна – резервное.

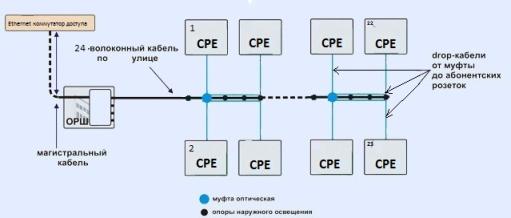

«Рисунок 18» Схема участка ОРШ-CPE

В помещении пользователя устанавливается абонентская розетка. Drop-кабель, оконченный пигтейлом, заводится в помещение пользователя и монтируется в оптическую абонентскую розетку с помощью адаптера. К адаптеру подключается оптический патчкорд SC/APC, соединяющий абонентскую розетку с абонентским устройством (CPE).

«Рисунок 19» Схема абонентского участка при реализации проекта по технологии Ethernet c использованием SFP

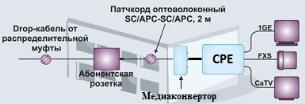

«Рисунок 20» Схема абонентского участка при реализации проекта по технологии Ethernet c использованием медиаконверторов

ПК пользователя подключается к CPE патчкордом UTP CAT5e. В зависимости от типа абонентского устройства, абонент может подключить к нему до четырех персональных компьютеров с помощью кабеля и до трех – с помощью беспроводного соединения Wi-Fi, до двух телефонных аппаратов и телевизор.
